申请日2013.10.22
公开(公告)日2014.04.23
IPC分类号B01D53/78
摘要
本实用新型公开了一种污水厂空间除臭喷雾设备，包括高压雾化设备、储液桶、一端与所述储液桶下侧连通的输液管、上侧与所述输液管另一端连通的药液箱、一端与所述药液箱下侧连通的高压管道、以及若干根与所述高压管道另一端连通的分管，所述分管上设置有若干个喷头。本实用新型具有的有益效果：在很大的空间范围都只需一台设备即可，能对任何角落的废气进行去除，灵活方便更加实用;且往上喷出的植物液可以与弥漫在高处空气中的废气充分混合，大大提高了废气净化的效果。整个设备安装快捷，耗能低，维修方便，运行成本低。
权利要求书

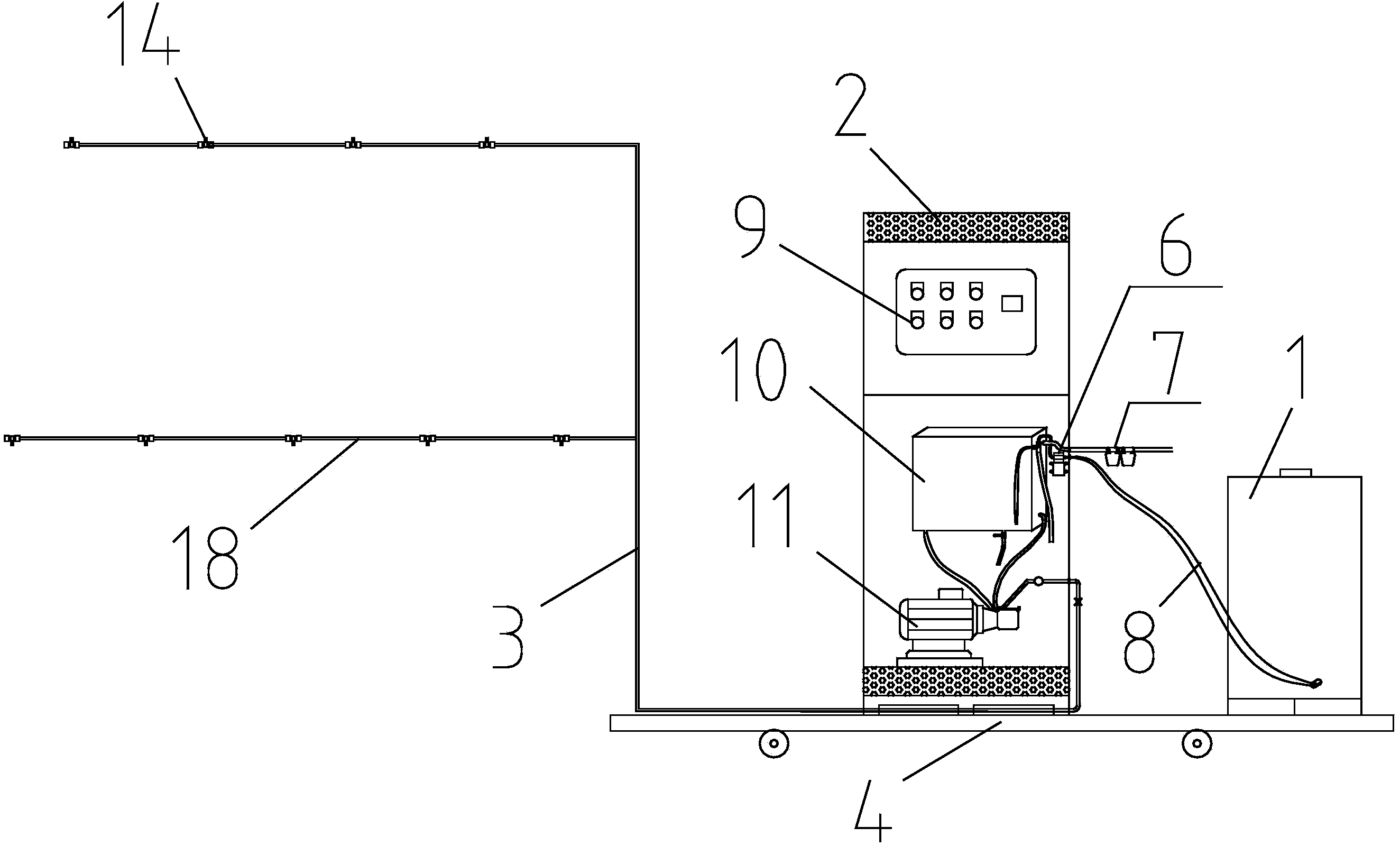

1.一种污水厂空间除臭喷雾设备，其特征在于，包括
活动车(4)、
设置在所述活动车(4)上侧的储液桶(1)、
一端与所述储液桶(1)下侧连通的输液管(8)、
上侧与所述输液管(8)另一端连通的药液箱(10)、
一端与所述药液箱(10)下侧连通的高压管道(3)、以及
若干根与所述高压管道(3)另一端连通的分管(18)，
所述分管(18)上设置有若干个喷头(14)。
2.根据权利要求1所述的污水厂空间除臭喷雾设备，其特征在 于，所述喷头(14)为雾化喷头。
3.根据权利要求2所述的污水厂空间除臭喷雾设备，其特征在 于，所述喷头(14)的形状为螺旋形、方形、椭圆形或者扇形中的任 意一种。
4.根据权利要求1所述的污水厂空间除臭喷雾设备，其特征在 于，所述分管(18)共有两根，且都是横向设置。
5.根据权利要求2或4所述的污水厂空间除臭喷雾设备，其特 征在于，所述喷头(14)设置在所述分管(18)的上侧面。
6.根据权利要求1所述的污水厂空间除臭喷雾设备，其特征在 于，所述输液管(8)上设置有自动加液机(6)。
7.根据权利要求1所述的污水厂空间除臭喷雾设备，其特征在 于，所述药液箱(10)上设置有水过滤器(7)。
说明书
一种污水厂空间除臭喷雾设备
技术领域
本实用新型涉及环保技术领域的净化设备，具体涉及一种污水 厂空间除臭喷雾设备。
背景技术
对污水处理过程中产生的废气进行处理是企业发展到一定规模 时必然的结果，在污水处理过程中会产生很多废气，造成人身伤害 和大气污染，这些废气气味强烈，易燃易爆，危险性很大。现有技 术的废气净化设备对产生的废气很难达到绝对的控制和治理污染， 并且也增大了工厂安全的不可靠性。由于污水厂经济条件有限，有 些污水厂仍然使用简单的物理化学吸附，这些吸附简单，不能完全 清除废气，已经无法达到相应的国家标准，而且污水厂空间大，如 果不能及时去除，废气会很快往四周扩散。
实用新型内容
本实用新型的目的是为了提供一种成本低、结构简单，且吸收 效率高、更加灵活方便的污水厂空间除臭喷雾设备。
为了达到本实用新型的目的，技术方案如下：
一种污水厂空间除臭喷雾设备，包括
活动车、
设置在所述活动车上侧的储液桶、
一端与所述储液桶下侧连通的输液管、
上侧与所述输液管另一端连通的药液箱、
一端与所述药液箱下侧连通的高压管道、以及
若干根与所述高压管道另一端连通的分管，
所述分管上设置有若干个喷头。
作为优选的技术方案：所述喷头为雾化喷头。
作为优选的技术方案：所述喷头的形状为螺旋形、方形、椭圆 形或者扇形中的任意一种。
作为优选的技术方案：所述分管共有两根，且都是横向设置。
作为优选的技术方案：所述喷头设置在所述分管的上侧面。
作为优选的技术方案：所述输液管上设置有自动加液机。
作为优选的技术方案：所述药液箱上设置有水过滤器。
储液桶用于储存植物液，植物液是从天然植物里提取出来的， 无毒、无刺激。植物液通过自动加液机，经输液管输送至药液箱， 和从水过滤器进来的水按比例在药液箱中混合，在高压泵的带动 下，从高压管道输送至分管上，通过喷头将植物液喷出，喷头通常 设置在分管的上侧面，因此可以喷出一定的高度，然后下落，在很 大的空间内，都可以将弥漫在空气中的废气去除干净。装有轮子的 活动车可以载着控制装置和储液桶四处活动，针对性的进行除臭喷 雾，没有了死角，哪怕在很大的空间内也只需一台设备即可，更加 灵活方便。
雾化喷头可以将喷出的植物液雾化分散，形成气相接触环境， 增加了比表面积，混合更加充分，提高了净化效果，废气与雾化的 植物液进行反应，改变废气中有害物质的化学结构，减少废气浓 度。
本实用新型具有的有益效果：
在很大的空间范围都只需一台设备即可，能对任何角落的废气 进行去除，灵活方便更加实用;且往上喷出的植物液可以与弥漫在 高处空气中的废气充分混合，大大提高了废气净化的效果。整个设 备安装快捷，耗能低，维修方便，运行成本低。
