申请日2013.11.28
公开(公告)日2014.03.05
IPC分类号C02F1/32
摘要
本发明提供的是压载水处理系统反应器用紫外灯密封固定装置，紫外灯管与石英套管之间设置弹性定位套;右法兰与密封端盖之间设置密封圈;石英灯座通过外侧的凹槽设置在右法兰上;左压盖设置在左法兰上，且通过螺纹设置缩紧座;灯头密封套的内径与紫外灯头相配合，灯头密封套的端面、外侧斜面分别与缩紧座的端面、左压盖的左侧斜面相连;左压盖设置螺纹段、右侧斜面和左侧斜面，右侧斜面和左侧斜面与左压盖轴线的夹角分别为6度和3度。本发明设计的压载水处理系统反应器用紫外灯密封固定方式，具有较高的密封可靠性，较好的维修维护性，较佳的抗震性，能较好的满足压载水处理系统反应器对紫外灯管安装密封的要求。
权利要求书
1.一种压载水处理系统反应器用紫外灯密封固定装置，其特征是：包括紫外灯和紫外灯密封组件，紫外灯管与石英套管之间设置弹性定位套;弹性定位套一端为半球形结构，一端设置凹槽;右法兰与密封端盖之间设置密封圈;石英灯座通过外侧的凹槽设置在右法兰上，且端面与密封端盖相连，内侧的斜面与石英套管相切;石英管密封套的内径与石英套管相配合，外径与左法兰相配合;石英管密封套上设置了轴肩和斜面分别与左压盖的端面和右侧斜面相连;左压盖设置在左法兰上，且通过螺纹设置缩紧座;灯头密封套的内径与紫外灯头相配合，灯头密封套的端面、外侧斜面分别与缩紧座的端面、左压盖的左侧斜面相连;弹性定位套、石英灯座、石英管密封套、灯头密封套均采用硅橡胶制作;左压盖设置螺纹段、右侧斜面和左侧斜面，右侧斜面和左侧斜面与左压盖轴线的夹角分别为6度和3度。
2.根据权利要求1所述的压载水处理系统反应器用紫外灯密封固定装置，其特征是：弹性定位套一端为半球形结构，一端设置凹槽。
3.根据权利要求1所述的压载水处理系统反应器用紫外灯密封固定装置，其特征是：石英管密封套上设置了轴肩和斜面。
4.根据权利要求3所述的压载水处理系统反应器用紫外灯密封固定装置，其特征是：左压盖设置螺纹段、右侧斜面和左侧斜面，右侧斜面和左侧斜面与左压盖轴线的夹角分别为6度和3度。
说明书
压载水处理系统反应器用紫外灯密封固定装置
技术领域
本发明涉及压载水处理系统，特别涉及一种能够实现紫外灯密封固定的装置。
背景技术
远洋船舶在注入和排放压载水时,易引起有害水生物和病原体的跨海域传播。压载水的无控制排放对海洋生态、公众健康造成了严重危害。据统计，全球每天通过压载水携带的生物多达3000-4000种，随着压载水排放传播的外来生物，给港口国海洋环境带来严重的威胁。
为了应对船舶压载水带来的生物入侵，国际海事组织(简称IMO)制定了《船舶压载水和沉积物控制和管理公约》，根据公约的规定，压载水的处理是指杀灭和去除压载水中的微生物。在众多压载水处理方法当中，紫外辐射技术由于具有高效性、光谱性、无二次污染等优势得到了广泛的研究。光催化技术是在紫外线辐射的基础上，利用以纳米TiO2为首的一些半导体，在能量大于半导体带隙的紫外光UV 射线等的照射下,形成具有极强氧化性、几乎能使所有的有机污染物氧化成CO2和H2O的超氧负离子和羟基自由基，因此光催化技术被誉为21世纪最有前景的环境净化高级氧化技术。
无论是纯紫外技术还是光催化技术，其反应器都需要紫外灯作为基本元件。然而，紫外灯及其套管为玻璃制品，极易容易破碎，并且紫外灯需要随着反应器一起运输，这就对紫外灯的密封固定提出了更高的要求。
发明内容
本发明其目的就在于克服以上缺陷而提供一种维修维护简单方便、密封可靠性高、抗震性能好的压载水处理系统反应器用紫外灯密封固定装置。

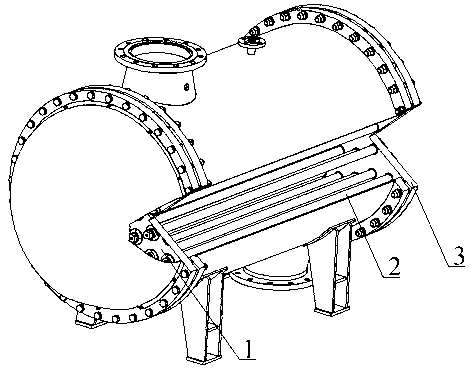

本发明为了实现上述目的而采取的技术方案，包括紫外灯和紫外灯密封组件，紫外灯密封组件设置在反应器内，位于左法兰与右法兰之间，紫外灯由紫外灯头和紫外灯管组成;紫外灯管与石英套管之间设置弹性定位套;弹性定位套一端为半球形结构，一端设置凹槽;右法兰与密封端盖之间设置密封圈;石英灯座通过外侧的凹槽设置在右法兰上，且端面与密封端盖相连，内侧的斜面与石英套管相切;石英管密封套的内径与石英套管相配合，外径与左法兰相配合;石英管密封套上设置了轴肩和斜面分别与左压盖的端面和右侧斜面相连;左压盖设置在左法兰上，且通过螺纹设置缩紧座;灯头密封套的内径与紫外灯头相配合，灯头密封套的端面、外侧斜面分别与缩紧座的端面、左压盖的左侧斜面相连;弹性定位套、石英灯座、石英管密封套、灯头密封套均采用硅橡胶制作;左压盖设置螺纹段、右侧斜面和左侧斜面，右侧斜面和左侧斜面与左压盖轴线的夹角分别为6度和3度。
本发明还可以包括这样一些结构特征：
1、弹性定位套一端为半球形结构，一端设置凹槽。
2、所述的石英管密封套上设置了轴肩和斜面。
3、所述的左压盖设置螺纹段、右侧斜面和左侧斜面，右侧斜面和左侧斜面与左压盖轴线的夹角分别为6度和3度。
与现有技术相比，本发明的具有以下优点：
1、密封可靠性性高，不仅能实现对石英套管的密封，还实现了对紫外灯头的密封，即使石英套管破裂，也不会对灯头线产生影响，具有较高的可靠性。
2、维修维护操作简单、方便。
3、抗震性能好，由于密封固定采用了硅橡胶，并进行了预压缩，因此实现较强的抗震性。
本发明设计的压载水处理系统反应器用紫外灯密封固定方式，具有较高的密封可靠性，较好的维修维护性，较佳的抗震性，能较好的满足压载水处理系统反应器对紫外灯管安装密封的要求。
