申请日2010.04.28
公开(公告)日2011.02.09
IPC分类号C02F3/28
摘要
一种高浓度废水厌氧处理装置，包括第一反应室、第二反应室和气液分离器，第一反应室内顶部设有沼气提升管连接到气液分离器内部，第二反应室内顶部设有集气管连接到气液分离器内部，同时在气液分离器内部引出一回流管至第一反应室内部。本实用新型的创新之处是，在第一反应室内部增设了沼气提升管和回流管，上部增加了气液分离器。运行过程中，用第一反应室所产沼气经集气罩收集并沿提升管上升作为动力，把第一反应室的发酵液和污泥提升至反应器顶部的气液分离器，分离出的沼气从导管排走，泥水混合液沿回流管返回第一反应室内，实现了下部料液的内循环。如处理低浓度废水时循环流量可达进水流量的2～3倍，处理高浓度废水时循环流量可达进水流量的10～20倍。

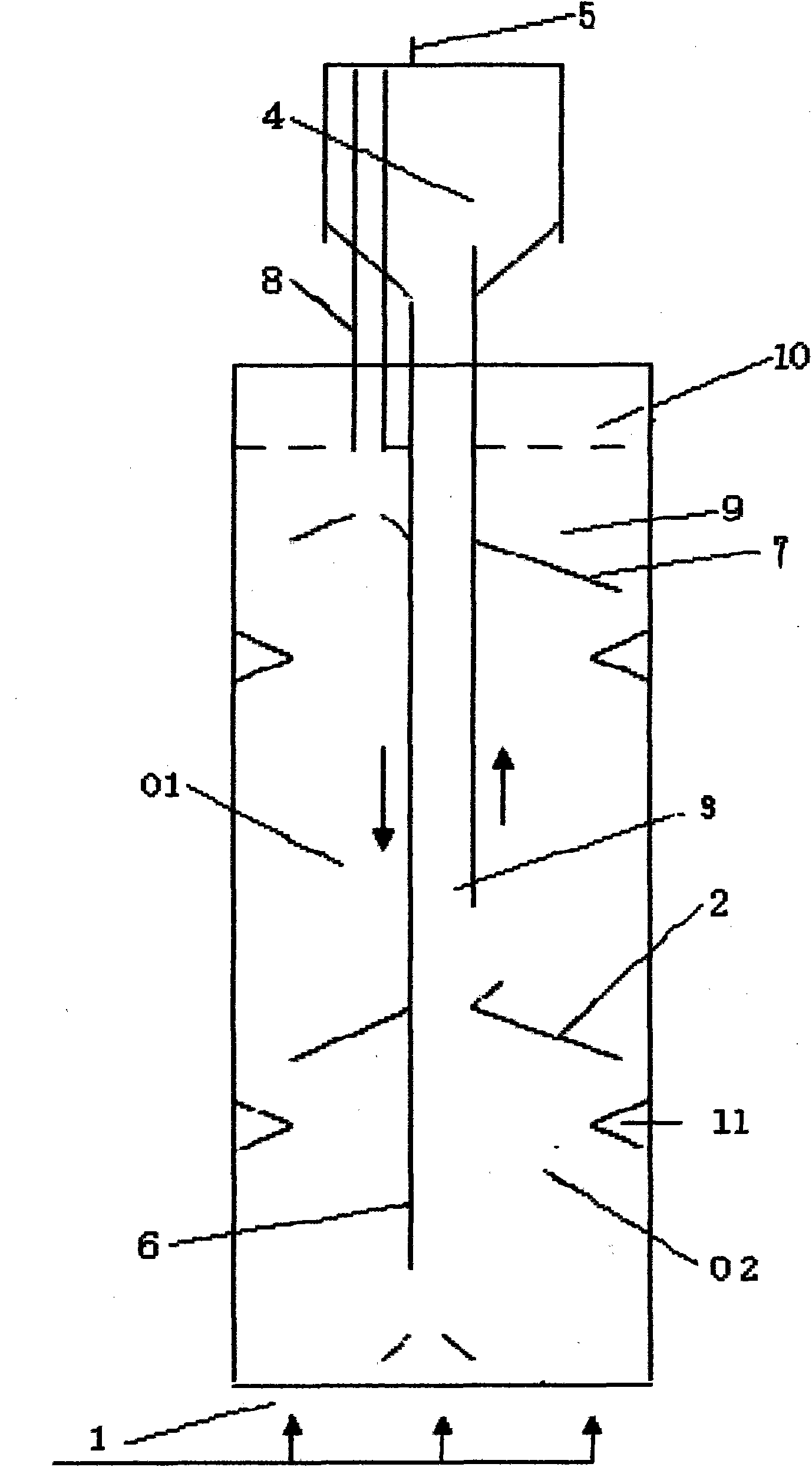

摘要附图
权利要求书
1.一种高浓度废水厌氧处理装置，包括第一反应室、第二反应室和气液分离器，其特征在于，第二反应室位于第一反应室的上部，并且两个反应室之间是连通的，第一反应室和第二反应室的顶部分别设有锥形的集气罩，第一反应室内顶部设有沼气提升管连接到气液分离器内部，第二反应室内顶部设有集气管连接到气液分离器内部，同时在气液分离器内部引出一回流管至第一反应室内部。
2.根据权利要求1所述的一种高浓度废水厌氧处理装置，其特征在于，通过第一反应室的底部进水口进水。
3.根据权利要求1所述的一种高浓度废水厌氧处理装置，其特征在于，第二反应室的上部为沉淀区，沉淀区的顶部引出出水管。
4.根据权利要求1所述的一种高浓度废水厌氧处理装置，其特征在于，两个反应室的上部分别设有气封。
5.根据权利要求4所述的一种高浓度废水厌氧处理装置，其特征在于，所述气封呈环形，安装在两个反应室的内壁上。
6.根据权利要求1所述的一种高浓度废水厌氧处理装置，其特征在于，在气液分离器的顶部连接沼气导管。
说明书
一种高浓度废水厌氧处理装置
技术领域
本实用新型涉及一种一种高浓度废水厌氧处理装置。
背景技术
废水处理工程选用厌氧处理采用内循环厌氧反应器，简称QIC。是目前世界上效能最高的厌氧反应器。QIC厌氧反应器是我公司在多年实践中不断完善的最佳厌氧处理技术。现已成功的在安徽华茂股份有限公司、安徽华泰纺织有限公司、安徽高炉酿酒有限公司、亳州古井酒精有限公司、涡阳高炉酿酒有限公司、亳州亚强天然色素有限公司、合肥光大木业有限公司、合肥国泰食品有限责任公司等采用QIC厌氧处理技术，处理效果稳定良好，产气率高，受到当地环保部门和用户好评。该反应器是集UASB反应器和流化反应器的优点于一身，利用反应器内所产沼气的提升力实现发酵料液内循环的一种新型反应器。
实用新型内容
本实用新型的目的是提供一种一种高浓度废水厌氧处理装置，是利用反应器内所产沼气的提升力实现发酵料液内循环的一种新型反应容器。
为实现以上目的，本实用新型的方案是：
一种高浓度废水厌氧处理装置，包括第一反应室、第二反应室和气液分离器，第二反应室位于第一反应室的上部，并且两个反应室之间是连通的，两个反应室的上部分别设有气封，所述气封呈环形，安装在两个反应室的内壁上;第一反应室和第二反应室的顶部分别设有锥形的集气罩，第一反应室内顶部设有沼气提升管连接到气液分离器内部，第二反应室内顶部设有集气管连接到气液分离器内部，同时在气液分离器内部引出一回流管至第一反应室内部;第二反应室的上部为沉淀区，沉淀区的顶部引出出水管;通过第一反应室的底部进水口进水;在气液分离器的顶部连接沼气导管。
本实用新型的创新之处是，在第一反应室内部增设了沼气提升管和回流管，上部增加了气液分离器。该反应器启动时，投加了大量颗粒污泥。运行过程中，用第一反应室所产沼气经集气罩收集并沿提升管上升作为动力，把第一反应室的发酵液和污泥提升至反应器顶部的气液分离器，分离出的沼气从导管排走，泥水混合液沿回流管返回第一反应室内，从而实现了下部料液的内循环。如处理低浓度废水时循环流量可达进水流量的2～3倍，处理高浓度废水时循环流量可达进水流量的10～20倍。结果使第一厌氧反应室不仅有很高的生物量，很长的污泥滞留期，并且有很大的升流速度，使该反应室的污泥和料液基本处于完全混合状态，从而大大提高第一反应室的去除能力。经第一反应室处理过的废水，自动进入第二厌氧反应室。废水中的剩余有机物可被第二反应室的颗粒污泥进一步降解，使废水得到更好的净化。经过两级处理的废水在混合液沉淀区进行固液分离，清液由出水管排出，沉淀的颗粒污泥可自动返回第二反应室。这样废水完成了全部处理过程。
