申请日2013.11.29
公开(公告)日2014.06.11
IPC分类号C02F103/16; C02F9/06
摘要
电镀废水处理设备，包括依次布置且依次连通的综合调节池、pH调节池、初沉池、中间水池、高级电化学一体机、反应沉淀池、曝气池、终沉池、砂滤池、碳滤池以及达标排放池。本实用新型中的高级电化学一体机可产生电氧化、电还原、电絮凝以及电气浮四种作用，通过四种作用可将电镀废水中的污染物质除去，和现有技术相比，本处理设备在工作时无需添加氧化剂和絮凝剂，且高级电化学一体机集多种作用于一身，从而大大降低了处理成本。
权利要求书
1.电镀废水处理设备，其特征在于：包括依次布置且依次连通的综合调节池、pH调节池、初沉池、中间水池、高级电化学一体机、反应沉淀池、曝气池、终沉池、砂滤池、碳滤池以及达标排放池。
2.如权利要求1所述的电镀废水处理设备，其特征在于：还包括污泥浓缩池以及与污泥浓缩池相连通且将污泥固液分离的板框压滤机。
3.如权利要求2所述的电镀废水处理设备，其特征在于：所述污泥浓缩池设有剩余污泥入口和上清液出口，该剩余污泥入口与初沉池、中间水池、反应沉淀池以及终沉池相连通，该上清液出口与综合调节池相连通，所述板框压滤机设有滤液出口，该滤液出口也与综合调节池相连通。
4.如权利要求1或2所述的电镀废水处理设备，其特征在于：所述pH调节池上设有往其内加药的第一加药箱，所述反应沉淀池上设有往其内加药的第二加药箱，所述曝气池上设有往其内加药的第三加药箱，所述达标排放池上设有往其内加药的第四加药箱。
5.如权利要求1或2所述的电镀废水处理设备，其特征在于：所述达标排放池上设有排放口，所述砂滤池和碳滤池上设有与用于反冲洗且与排放口相连通的入水口。
6.如权利要求1或2所述的电镀废水处理设备，其特征在于：所述砂滤池和碳滤池上设有与综合调节池相连通的污水出水口。
说明书
电镀废水处理设备
技术领域
本实用新型涉及环保设备领域，具体的说是指电镀废水处理设备。
背景技术
电镀废水因各电镀车间生产工艺、镀层种类等不同而异。电镀废水的来源一般可分为：电镀前处理废水、镀层漂洗废水、后处理废水以及废电镀液。电镀废水的水质复杂、成分不易控制，其中含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，有些属于致癌、致畸、致突变的剧毒物质，因此，该有害物质一旦处理不彻底将对环境以及人们的身体健康造成严重的危害。
传统的电镀废水处理需要添加氧化剂、絮凝剂，才能达到电镀废水处理时的化学反应需求，而且，传统工艺用单一的处理方法不能达到处理要求，需要经常多种工艺串联处理。鉴于上述的两种情况，传统的处理工艺不仅工序较为复杂，而且需要较高的处理成本，给企业的生产造成较大的资金压力。
实用新型内容
本实用新型提供的是一种电镀废水处理设备，其主要目的在于克服现有技术存在的上述问题。
本实用新型采用如下的技术方案：

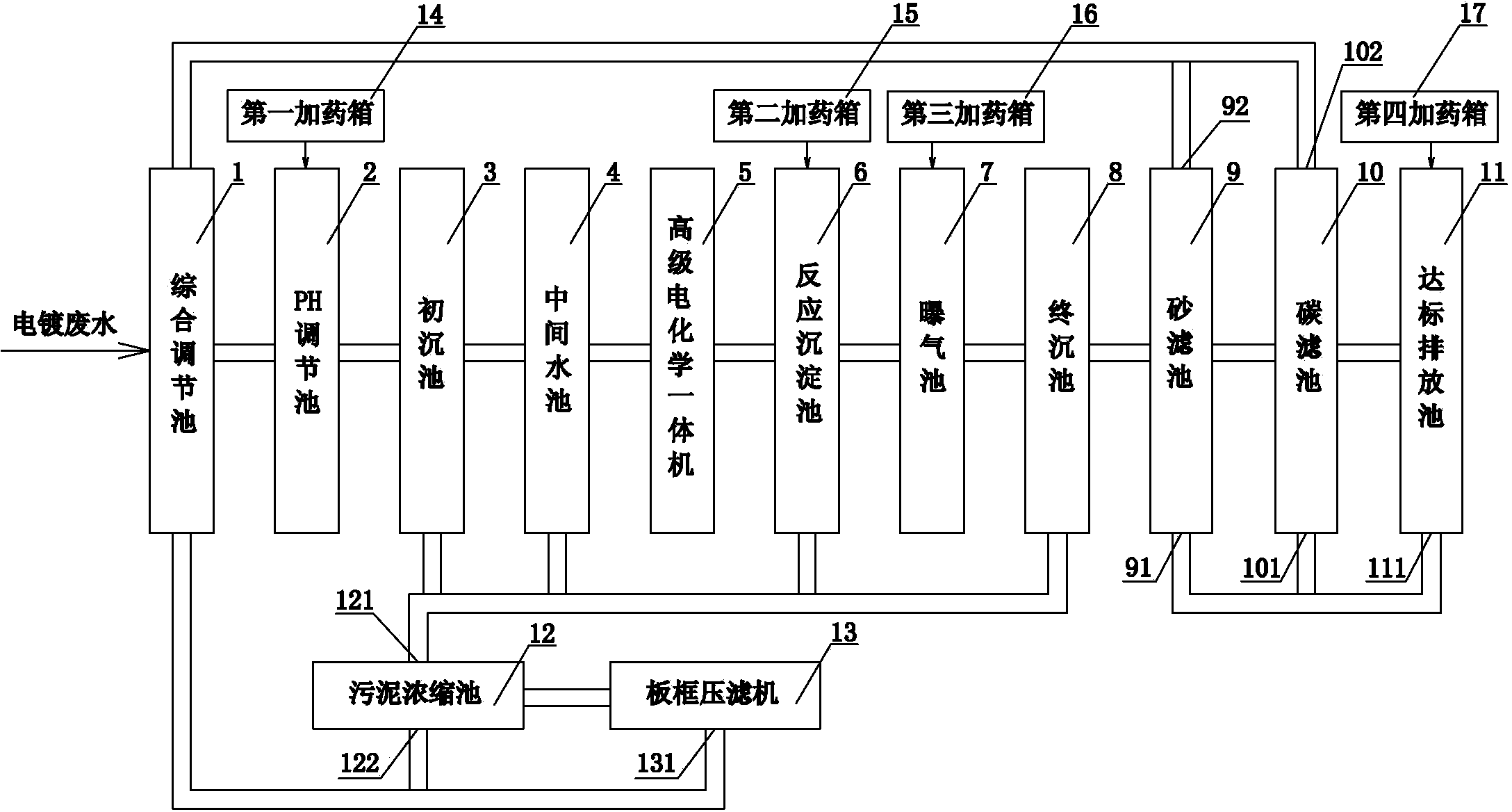

电镀废水处理设备，包括依次布置且依次连通的综合调节池、pH调节池、初沉池、中间水池、高级电化学一体机、反应沉淀池、曝气池、终沉池、砂滤池、碳滤池以及达标排放池。
本处理设备还包括污泥浓缩池以及与污泥浓缩池相连通且将污泥固液分离的板框压滤机。
进一步的，所述污泥浓缩池设有剩余污泥入口和上清液出口，该剩余污泥入口与初沉池、中间水池、反应沉淀池以及终沉池相连通，该上清液出口与综合调节池相连通，所述板框压滤机设有滤液出口，该滤液出口也与综合调节池相连通。
进一步的，所述pH调节池上设有往其内加药的第一加药箱，所述反应沉淀池上设有往其内加药的第二加药箱，所述曝气池上设有往其内加药的第三加药箱，所述达标排放池上设有往其内加药的第四加药箱。
进一步的，所述达标排放池上设有排放口，所述砂滤池和碳滤池上设有与用于反冲洗且与排放口相连通的入水口。
进一步的，所述砂滤池和碳滤池上设有与综合调节池相连通的污水出水口。
由上述对本实用新型的描述可知，和现有技术相比，本实用新型具有如下优点：本实用新型中的高级电化学一体机可产生电氧化、电还原、电絮凝以及电气浮四种作用。高级电化学一体机借助外加高频脉冲电源产生电化学反应，把电能转为化学能，经单一电化学设备即可对废水中的有机物或无机物进行氧化还原反应，进而凝聚、浮除，可有效地去除电镀综合废水中的CN-、Cr3+、Zn2+、Ni2+、Cu2+、油、磷酸盐等各种有害污染物。高级电化学一体机利用可溶性金属铁为阳极，在电源作用下，阳极失去电子后，形成金属阳离子Fe2+，与溶液中的OH-形成金属氢氧化物胶体絮凝剂，可将废水中的污染物吸附共沉而出去。当高级电化学一体机的电压达到水的分解电压时，在阴极和阳极上分别析出氢气和氧气，氢气和氧气气泡小、分散度高，可作为载体粘附水中的悬浮物而上浮，容易将污染物质去除。和现有技术相比，本处理设备在工作时无需添加氧化剂和絮凝剂，且高级电化学一体机集多种作用于一身，从而大大降低了处理成本。
