申请日2013.11.29
公开(公告)日2014.06.04
IPC分类号C02F103/30; C02F9/04
摘要
本实用新型涉及一种阳离子染料废水的处理设备，其包括调节池和活性焦氧化反应池;其中，所述调节池和活性焦氧化反应池依次连接形成一套集成式处理设备;所述调节池连接进水管，其底部设有排泥口，顶部设有硫酸和双氧水投加口;所述活性焦氧化反应池连接出水管，其内填充有活性焦填料，底部装有曝气管。本实用新型的阳离子染料废水的处理设备结合了活性焦吸附、原位再生以及高级氧化的优势，可以有效降解色度以及CODCr，具有双氧水量投加量少，产生泥量少(约为Fenton氧化产泥量的1/20)，同时无二次污染，处理效果稳定，生产运行成本低，操作运行简便等优势。
权利要求书
1.一种阳离子染料废水的处理设备，其特征在于：包括调节池和活性焦氧化反应池;其中，所述调节池和活性焦氧化反应池依次连接形成一套集成式处理设备;所述调节池连接进水管，其底部设有排泥口，顶部设有硫酸和双氧水投加口;所述活性焦氧化反应池连接出水管，其内填充有活性焦填料，底部装有曝气管。
2.如权利要求1所述的阳离子染料废水的处理设备，其特征在于：所述活性焦填料占性焦氧化反应池容积的50%。
3.如权利要求2所述的阳离子染料废水的处理设备，其特征在于：所述活性焦填料的粒径为3-8mm，堆积密度为0.5-0.6g/ml，比表面积为400 m2/g。
说明书
一种阳离子染料废水的处理设备
技术领域
本实用新型涉及一种废水处理设备，具体涉及一种阳离子染料废水的处理设备，属于印染废水处理设备技术领域。
背景技术
阳离子染料是一种水溶性染料，其水质复杂、有机物种类多，CODCr浓度高，但是B/C较低(0.2-0.4)，色度高达近万倍，同时阳离子染料由于含有很复杂的芳香基团而难以生物降解脱色，一直是印染废水处理的难点之一。
工业上处理染料废水的方式主要有沉淀、氧化、膜分离及活性炭、碳纳米管吸附、芬顿氧化、湿式氧化等。但这些技术因效率低或价格高等原因难以普遍应用。例如，用混凝沉淀处理阳离子染料废水，效果不佳，且混凝产生的泥量较大;膜分离价格昂贵;用活性炭吸附，由于阳离子染料分子的特殊性，活性炭吸附其效率普遍不高，而用比表面积更大的碳纳米管吸附，虽然吸附效率较高(比活性炭高7-10倍)，但其价格昂贵、且具有一定的毒性。利用芬顿氧化，其后续产生的泥量较大，增加了后续处理难度和成本。湿式氧化法反应需要高温高压，增加了设备要求和处理成本。
目前，针对处理阳离子染料废水技术研究或工程的专利报道不多。公开号为CN102774949 A“一种阳离子染料废水的脱色方法”专利，阐述了利用氧化石墨或石墨烯溶液来吸附阳离子染料溶液，具有较好的脱色效果，但是该方法在吸附过程中溶液中会出现大量的沉淀物，二次污染严重，加大了处理成本。
公开号为CN101602556A“一种含阳离子染料废水的脱色方法”专利，阐述了以火山岩粉末为吸附剂，搅拌2-3h，沉淀分离的火山岩粉末经过超声催化氧化，使火山岩粉末再生，该方法实现了原料的重复利用，没有二次污染，但该方法需要利用超声设备，设备较复杂，增加了设备投入使用成本以及后续管理。
公开号为CN101811746A“利用直接染料废水污泥处理阳离子染料废水的方法”专利。阐述了利用直接染料废水经硫酸钡杂化处理得到杂化污泥，经过破碎后的杂化污泥直接吸附阳离子染料废水，色度去除率在90%以上。但是该方法需要对杂化污泥再生，再生过程需要多种药剂和设备，操作较复杂，成本较高。
因此，为解决上述技术问题，确有必要提供一种先进的阳离子染料废水的处理设备，以克服现有技术中的所述缺陷。
实用新型内容
为解决上述技术问题，本实用新型的目的在于针对印染废水中难以生物降解的水质特点所开发，提供一种能有效实现有机物(CODCr)和色度的高效，且结构简单，运行成本低的阳离子染料废水的处理设备。

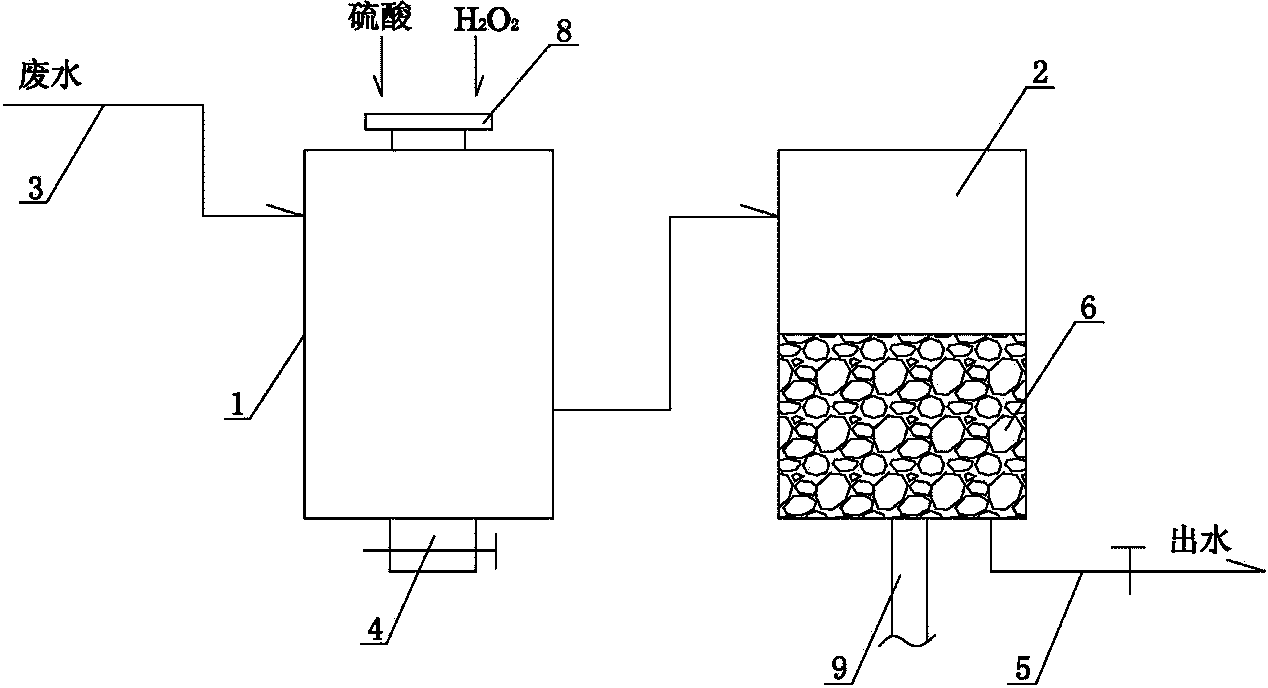

为实现上述目的，本实用新型采取的技术方案为：一种阳离子染料废水的处理设备，其包括调节池和活性焦氧化反应池;其中，所述调节池和活性焦氧化反应池依次连接形成一套集成式处理设备;所述调节池连接进水管，其底部设有排泥口，顶部设有硫酸和双氧水投加口;所述活性焦氧化反应池连接出水管，其内填充有活性焦填料，底部装有曝气管。
本实用新型的阳离子染料废水的处理设备进一步设置为：所述活性焦填料占性焦氧化反应池容积的50%。
本实用新型的阳离子染料废水的处理设备还设置为：所述活性焦填料的粒径为3-8mm，堆积密度为0.5-0.6g/ml，比表面积为400 m2/g。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的阳离子染料废水的处理设备结合了活性焦吸附、原位再生以及高级氧化的优势，可以有效降解色度以及CODCr，具有双氧水量投加量少，产生泥量少(约为Fenton氧化产泥量的1/20)， 同时无二次污染，处理效果稳定，生产运行成本低，操作运行简便等优势。
