申请日2013.11.29
公开(公告)日2014.06.04
IPC分类号A61G9/00
摘要
本实用新型属于医疗护理器械技术领域，尤其涉及污水桶，安装在主机上并外接有污水管和负压管，污水桶包括用于盛装污水并具有第一开口端的桶体，以及用于盖封桶体的第一开口端并与桶体可拆卸连接的桶盖，污水管与负压管分别与桶体连通，还包括固设于主机上且具有第二开口端的桶座，桶体通过第二开口端可拆卸安装于桶座内，负压管、污水管分别固设于桶座的侧端上，与污水管、负压管相对应的桶体侧端设有污水管接头和负压管接头，污水管与桶体连通且密封连接，负压管与桶体连通且密封连接，还包括可使桶体移动以实现污水管与污水管接头、负压管与负压管接头同时连通或分离的操作机构，护理人员使用操作机构，可以方便地取出或安装桶体，操作简单。
权利要求书
1.污水桶，安装在主机上并外接有污水管和负压管，所述污水桶包括用于盛装污水并具有第一开口端的桶体，以及用于盖封所述桶体的第一开口端并与所述桶体可拆卸连接的桶盖，所述污水管与所述负压管分别与所述桶体连通，其特征在于：所述污水桶还包括固设于所述主机上且具有第二开口端的桶座，所述桶体通过所述第二开口端可拆卸安装于所述桶座内，所述负压管、所述污水管分别固设于所述桶座的侧端上，与所述污水管、所述负压管相对应的所述桶体侧端设有污水管接头和负压管接头，所述污水管与所述桶体连通且密封连接，所述负压管与所述桶体连通且密封连接，所述污水桶还包括可使所述桶体移动以实现所述污水管与所述污水管接头、所述负压管与所述负压管接头同时连通或分离的操作机构。
2.如权利要求1所述的污水桶，其特征在于：所述操作机构包括可相对所述桶座前后转动且转动时可使所述桶体移动的操作手柄，所述操作手柄包括依次连接的操作端、与所述桶座转动连接的连接端、由所述连接端向下延伸形成抵顶于所述桶体侧端的抵顶端，所述抵顶端的端部设有滑块，所述桶体侧端设有连接座，所述连接座设有开口朝向所述桶体底端的滑槽，所述滑块滑设于所述滑槽内。
3.如权利要求2所述的污水桶，其特征在于：所述操作机构还包括固设于所述桶座内的限位件，所述限位件包括一底端和与所述底端连接的两侧端，两所述侧端上设有用于限制所述操作端转动位置的第一限位槽和第二限位槽，所述操作端设有凸块，所述凸块卡设于所述第一限位槽或第二限位槽内，所述底端与所述桶座固定连接。
4.如权利要求1至3中任一项所述的污水桶，其特征在于：所述桶座上设有用于安装所述污水管的第一管接口和用于安装所述负压管的第二管接口，所述污水管插设于所述第一管接口内，所述污水管的端部套设有第一密封件，所述 负压管插设于所述第二管接口内，所述负压管的端部套设有第二密封件。
5.如权利要求4所述的污水桶，其特征在于：所述桶体侧端设有用于安装所述负压管接头的第一安装口，所述负压管接头插设于所述第一安装口内，所述负压管接头设有第一凸缘，所述负压管接头螺纹连接有第一螺母，所述第一凸缘抵顶于所述桶体的内壁。
6.如权利要求5所述的污水桶，其特征在于：所述桶体侧端还设有用于安装所述污水管接头的第二安装口，所述污水管接头插设于所述第二安装口内，所述污水管接头设有第二凸缘，所述污水管接头螺纹连接有第二螺母，所述第二凸缘抵顶于所述桶体的内壁。
7.如权利要求6所述的污水桶，其特征在于：所述桶座内还设有将所述污水管固定于所述桶座上的第三螺母和将所述负压管固定于所述桶座上的第四螺母，所述第三螺母与所述污水管螺纹连接，所述第四螺母与所述负压管螺纹连接。
8.如权利要求1所述的污水桶，其特征在于：所述桶盖的外周铰接有卡扣，所述桶体设有与所述卡扣相适的卡块，所述卡扣与所述卡块卡合连接。
9.如权利要求1所述的污水桶，其特征在于：所述桶座内还设有滚轮和用于安装所述滚轮的滚轮座，所述滚轮座固设于所述桶座的内壁，所述滚轮滚动接触于所述桶体的底端。
10.智能护理仪，包括主机，其特征在于：包括如权利要求1至9中任一项所述的污水桶，所述污水桶固设于所述主机上。
说明书
污水桶及其智能护理仪
技术领域
本实用新型属于医疗护理器械技术领域，尤其涉及污水桶及其采用该污水桶的智能护理仪。
背景技术
卧床病人排便不能自理，需要护理人员对其产生的大小便等排泄物进行处理，为了减少护理人员的工作量，目前出现了一种能够处理大小便排泄物的护理器，护理器包括主机、用于接收病人排泄物的接收器，主机设有污水桶和负压管，接收器设有污水管，污水管、负压管分别与污水桶连通，主机通过负压管将污水桶内形成负压，在负压的作用下，接收器内的排泄物通过污水管进入污水桶内，因此，护理人员需要定期清理污水桶内的排泄物。
由于污水桶需要经常清理，护理人员将污水桶从主机上取下，清洗完成后，在安装在主机上，再将污水管、负压管依次安装在污水桶上，然而，现有的污水桶与污水管、负压管采用螺纹连接，操作很不方便，增加护理人员的负担。
实用新型内容
本实用新型提供污水桶，旨在解决现有技术中污水管、负压管采用螺纹连接安装在污水桶上，操作复杂，使用不便的问题。

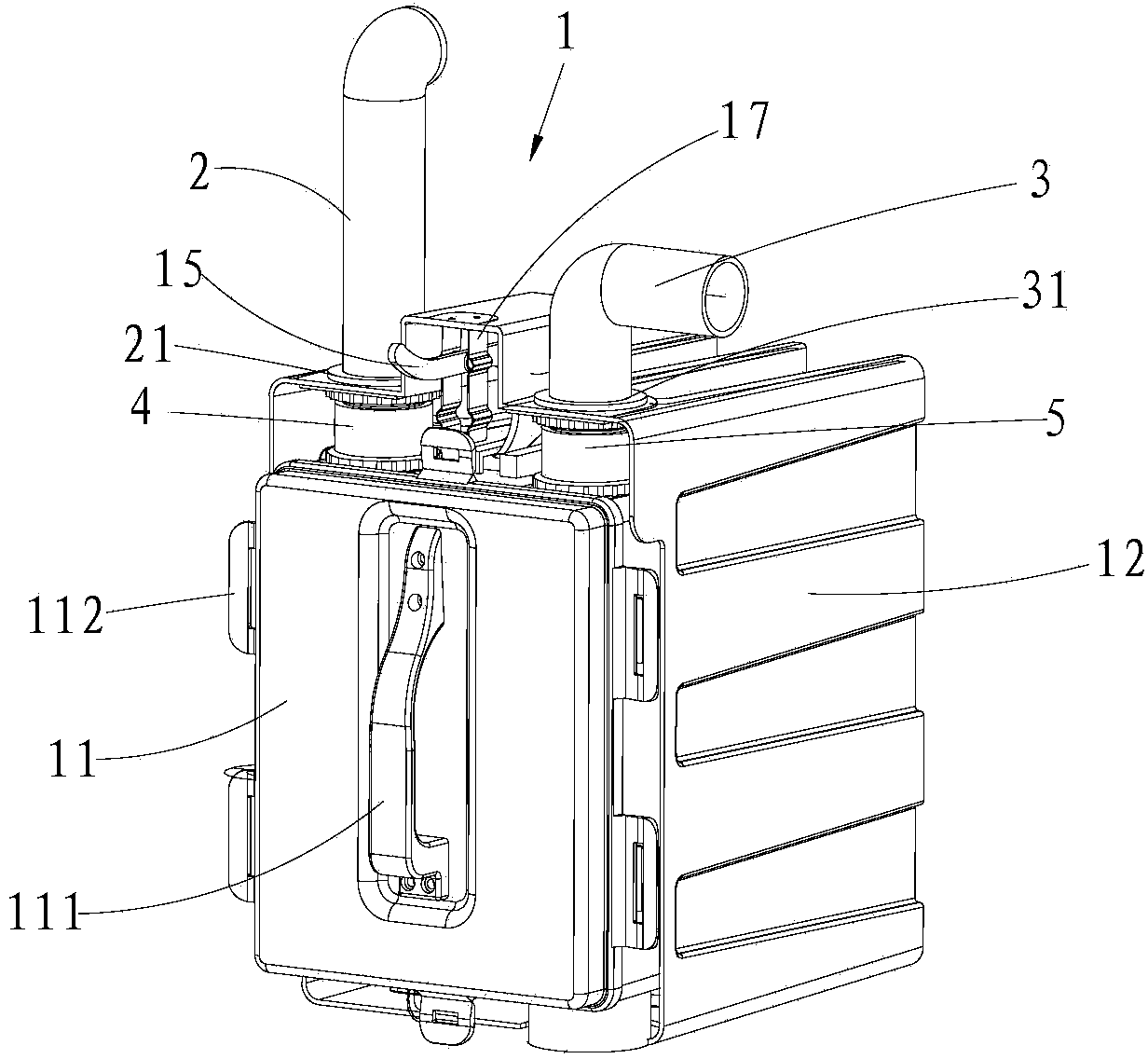

为解决上述技术问题，本实用新型提供污水桶的技术方案是，安装在主机上并外接有污水管和负压管，所述污水桶包括用于盛装污水并具有第一开口端的桶体，以及用于盖封所述桶体的第一开口端并与所述桶体可拆卸连接的桶盖，所述污水管与所述负压管分别与所述桶体连通，所述污水桶还包括固设于所述主机上且具有第二开口端的桶座，所述桶体通过所述第二开口端可拆卸安装于 所述桶座内，所述负压管、所述污水管分别固设于所述桶座的侧端上，与所述污水管、所述负压管相对应的所述桶体侧端设有污水管接头和负压管接头，所述污水管与所述桶体连通且密封连接，所述负压管与所述桶体连通且密封连接，所述污水桶还包括可使所述桶体移动以实现所述污水管与所述污水管接头、所述负压管与所述负压管接头同时连通或分离的操作机构。
具体地，所述操作机构包括可相对所述桶座前后转动且转动时可使所述桶体移动的操作手柄，所述操作手柄包括依次连接的操作端、与所述桶座转动连接的连接端、由所述连接端向下延伸形成抵顶于所述桶体侧端的抵顶端，所述抵顶端的端部设有滑块，所述桶体侧端设有连接座，所述连接座设有开口朝向所述桶体底端的滑槽，所述滑块滑设于所述滑槽内。
进一步地，所述操作机构还包括固设于所述桶座内的限位件，所述限位件包括一底端和与所述底端连接的两侧端，两所述侧端上设有用于限制所述操作端转动位置的第一限位槽和第二限位槽，所述操作端设有凸块，所述凸块卡设于所述第一限位槽或第二限位槽内，所述底端与所述桶座固定连接。
进一步地，所述桶座上设有用于安装所述污水管的第一管接口和用于安装所述负压管的第二管接口，所述污水管插设于所述第一管接口内，所述污水管的端部套设有第一密封件，所述负压管插设于所述第二管接口内，所述负压管的端部套设有第二密封件。
进一步地，所述桶体侧端设有用于安装所述负压管接头的第一安装口，所述负压管接头插设于所述第一安装口内，所述负压管接头设有第一凸缘，所述负压管接头螺纹连接有第一螺母，所述第一凸缘抵顶于所述桶体的内壁。
进一步地，所述桶体侧端还设有用于安装所述污水管接头的第二安装口，所述污水管接头插设于所述第二安装口内，所述污水管接头设有第二凸缘，所述污水管接头螺纹连接有第二螺母，所述第二凸缘抵顶于所述桶体的内壁。
进一步地，所述桶座内还设有将所述污水管固定于所述桶座上的第三螺母和将所述负压管固定于所述桶座上的第四螺母，所述第三螺母与所述污水管螺 纹连接，所述第四螺母与所述负压管螺纹连接。
优选地，所述桶盖的外周铰接有卡扣，所述桶体设有与所述卡扣相适的卡块，所述卡扣与所述卡块卡合连接。
进一步地，所述桶座内还设有滚轮和用于安装所述滚轮的滚轮座，所述滚轮座固设于所述桶座的内壁，所述滚轮滚动接触于所述桶体的底端。
本实用新型提供的污水桶的有益效果在于：桶体上设有与负压管相对应的负压管接头和与污水管相对应的污水管接头，护理人员使用操作手柄可使桶体发生相应的移动，当桶体发生移动时可使负压管与负压管接头、污水管与污水管接头同时连通或分离，实现污水管、负压管与桶体连通或分离，即当需要将桶体从桶座内取出，清理通体内的污物时，转动操作手柄，操作手柄的抵顶端抵压桶体，桶体发生移动，污水管与污水管接头、负压管与负压管接头同时分离，此时，可以将桶体由桶座的第二开口端取出，当桶体安装于桶座内，需要与污水管、负压管连通时，转动操作手柄，滑块与连接座滑动连接，带动桶体发生相应的移动，实现污水管与污水管接头、负压管与负压管接头同时连通，操作简单，使用方便，减轻护理人员的工作负担。
一种智能护理仪，包括主机，还包括上述的污水桶，所述污水桶固设于所述主机上。
本实用新型还提供一种智能护理仪，采用上述的污水桶，用于收集接收器排出的污物，护理人员只需使用操作手柄即可实现污水管与负压管安装在桶体上，操作简单，便于护理人员使用，减轻护理人员的工作负担。
