申请日2013.11.29
公开(公告)日2014.05.07
IPC分类号C02F9/04
摘要
本实用新型公开了一种农村家用水处理装置,包括由通过管件依次连通的增压泵、前置过滤装置、压力罐,并通过管件依次与前置过滤装置连通的精过滤装置、后置过滤装置组成;增压泵的进水口连接原用水,出水口通过管件与前置过滤装置的进水口连接,并在其管件上依次安装有单向阀门及三通球阀;三通球阀还连接有排污口;前置过滤装置的出水口通过管件分别与压力罐及精过滤装置连通;在前置过滤装置与精过滤装置之间连通的管件上安装有阀门Ⅰ;后置过滤装置连通饮用水出口,并在饮用水出口处安装有阀门Ⅱ。本实用新型是一种具有反冲洗功能的净水设备,能为使用者提供分质供水功能,满足使用者所需,并通过增压泵以及压力罐保证管网压力,保证供水充足。
权利要求书

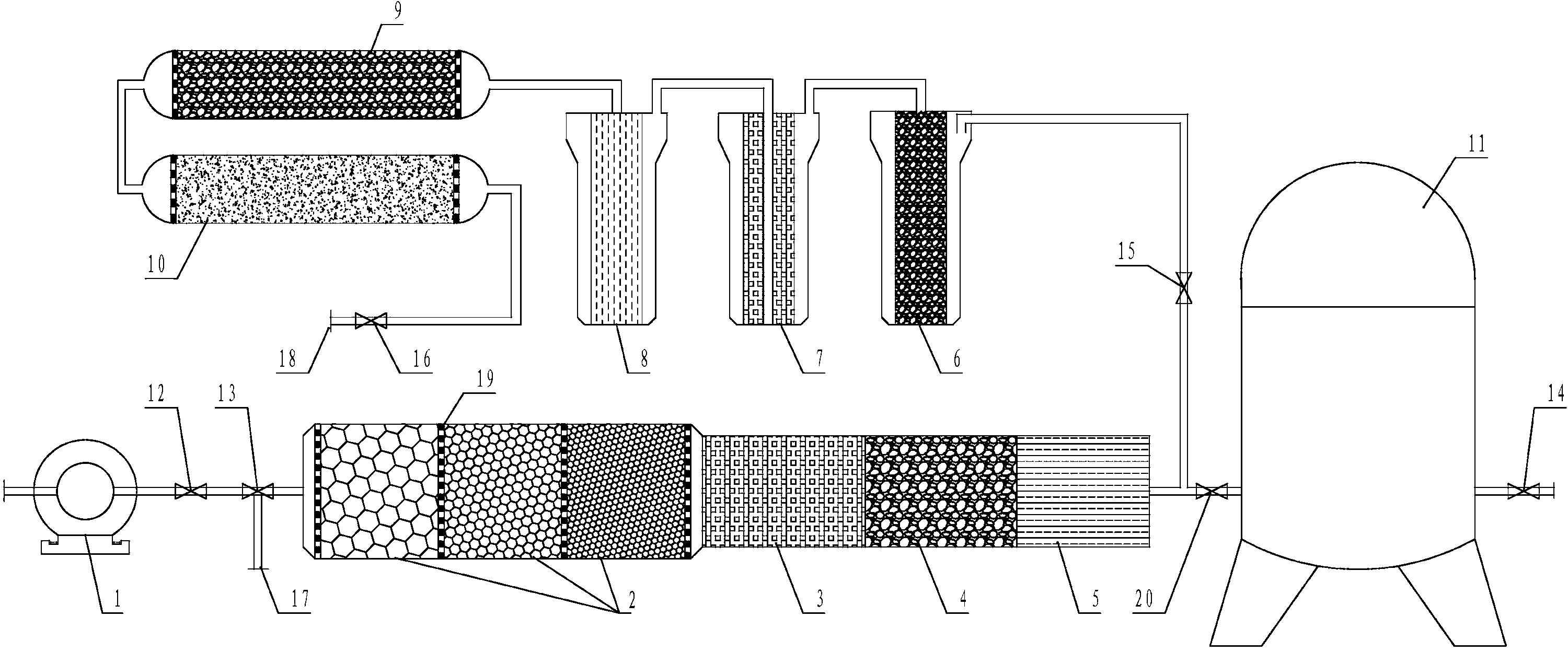

1.一种农村家用水处理装置,其特征在于:包括由通过管件依次连通的增压泵(1)、前置过滤装置、压力罐(11),并通过管件依次与前置过滤装置连通的精过滤装置、后置过滤装置组成;所述增压泵(1)的进水口连接原用水出水口,增压泵(1)的出水口通过管件与前置过滤装置前端的进水口连接,在增压泵(1)与前置过滤装置之间的管件上依次安装有单向阀(12)及三通球阀(13);所述三通球阀(13)还连接有排污口(17);所述前置过滤装置后端的出水口通过管件分别与压力罐(11)及精过滤装置连通;在前置过滤装置与精过滤装置之间连通的管件上安装有阀门Ⅰ(15);所述精过滤装置通过管件依次与后置过滤装置连通;所述后置过滤装置连通饮用水出口(18),并在饮用水出口(18)处安装有阀门Ⅱ(16)。
2.根据权利要求1所述的农村家用水处理装置,其特征在于:所述前置过滤装置包括由石英砂过滤层(2)、5μmPPF滤芯(3)、活性炭吸附层(4)、树脂软化过滤层(5)采用卡扣方式连接组成;所述精过滤装置包括由活性炭滤芯(6)、1μmPPF滤芯(7)、RO膜滤芯(8)依次通过管件连通组成;所述后置过滤装置由麦饭石矿化层(9)、椰壳活性炭层(10)依次通过管件连通组成。
3.根据权利要求1所述的农村家用水处理装置,其特征在于:在压力罐(11)的出水口处安装有出水阀门(14)。
4.根据权利要求2所述的农村家用水处理装置,其特征在于:所述石英砂过滤层(2)石英砂粒度由大、中、小均等分布,各粒度之间通过穿孔格网(19)分隔。
说明书
农村家用水处理装置
技术领域
本实用新型涉及一种净水装置,具体是应用于农村家庭的家用水处理装置。
背景技术
目前在很多偏远农村地区,由于自来水普及范围不够,人们生活用水依然是地下水,而由于近年来工业污染等因素造成地下水污染严重,水质严重下降,靠地下水为饮用水源的地区深受影响;而未经处理的地下水很难达到饮用水水质标准,由于地下水中含有的泥沙、异色异味、细菌、重金属超标等问题,含有对人体危害极大的化学化工物质,例如硝酸盐和亚硝酸盐物质,另外砷铬超标、石油化工渗透、垃圾填埋渗透等都对地下水造成污染,这类污染一般都难以除去,长期饮用此类水会造成食道癌、胃癌等疾病。
而根据中国地质调查局的调查,中国水资源总量的1/3是地下水,目前全国90%的地下水遭受了不同程度的污染,其中60%污染严重,基本清洁的只占3%,这样的数字让人触目惊心。虽然现在有许多农村地区也开始使用自来水为生活用水,但自来水公司对自来水的净化效果并不乐观,经常性的也会出现泥沙等杂质,人们用水依然受到严重影响。
在净水器行业,很多水处理企业将目标瞄准在城市市场,而忽略了农村,大多数净水器均以自来水为水源,水质较好且水压稳定,而农村水质相对城市来说要复杂得多,水压得不到保障,普通净水器在农村使用寿命短、处理范围有限、适用性较差,这些缺点使得普通净水器在农村使用不便甚至无法使用。
发明内容
为了解决上述问题,本实用新型提供了一种农村家用水处理装置,分质供水,以满足人们不同的使用需求,提高水质及供水效率。
本实用新型是通过如下技术方案实现的:一种农村家用水处理装置,包括由通过管件依次连通的增压泵、前置过滤装置、压力罐,并通过管件依次与前置过滤装置连通的精过滤装置、后置过滤装置组成;所述增压泵的进水口连接原用水出水口,增压泵的出水口通过管件与前置过滤装置前端的进水口连接,在增压泵与前置过滤装置之间的管件上依次安装有单向阀及三通球阀;所述三通球阀还连接有排污口;所述前置过滤装置后端的出水口通过管件分别与压力罐及精过滤装置连通;在前置过滤装置与精过滤装置之间连通的管件上安装有阀门Ⅰ;所述精过滤装置通过管件依次与后置过滤装置连通;所述后置过滤装置连通饮用水出口,并在饮用水出口处安装有阀门Ⅱ。
所述前置过滤装置包括由石英砂过滤层、5μmPPF滤芯、活性炭吸附层、树脂软化过滤层采用卡扣方式连接组成;所述精过滤装置包括由活性炭滤芯、1μmPPF滤芯、RO膜滤芯依次通过管件连通组成;所述后置过滤装置由麦饭石矿化层、椰壳活性炭层依次通过管件连通组成。
在压力罐的出水口处安装有出水阀门。
所述石英砂过滤层石英砂粒度由大、中、小均等分布,各粒度之间通过穿孔格网分隔。
本实用新型的有益效果是:
1、结构合理,能提供稳定的压力,确保管网供水水压,为使用者提供稳定的供水;
2、能有效去除水源中的泥沙颗粒物、重金属、细菌、农药残留物等有害物质,软化水质,去除异味,达到理想的处理效果;
3、前置过滤装置可选择性强,自由组合保证了设备具有更大的适用范围,减少了因地区水质不同而造成无法使用的可能;
4、反冲洗功能节约了人力,使用更方便,同时使设备具有更长的使用寿命,延长了滤芯更换周期,减少成本。
