申请日2010.06.03
公开(公告)日2011.12.07
IPC分类号E03C1/12; C02F9/02; E03C1/182; E03C1/14
摘要
一种家用废水洁净装置，其中，所述的家用废水洁净装置包括：台盒、废水洁净器、清水箱、水泵;所述清水箱位于所述台盒上方，通过出水管与所述台盒上的水龙头相连接;所述废水洁净器位于所述台盒下方通过管道连接;所述废水洁净器和所述清水箱通过进水管相连接;所述水泵位于所述废水洁净器上方与所述进水管相连接。本发明家用废水洁净装置是在对现有的厨房设施进行的简单改造，成本低，其洁净水的过程是在废水产生的同时进行，过程简单，操作方便而且可以同时处理大量的废水。

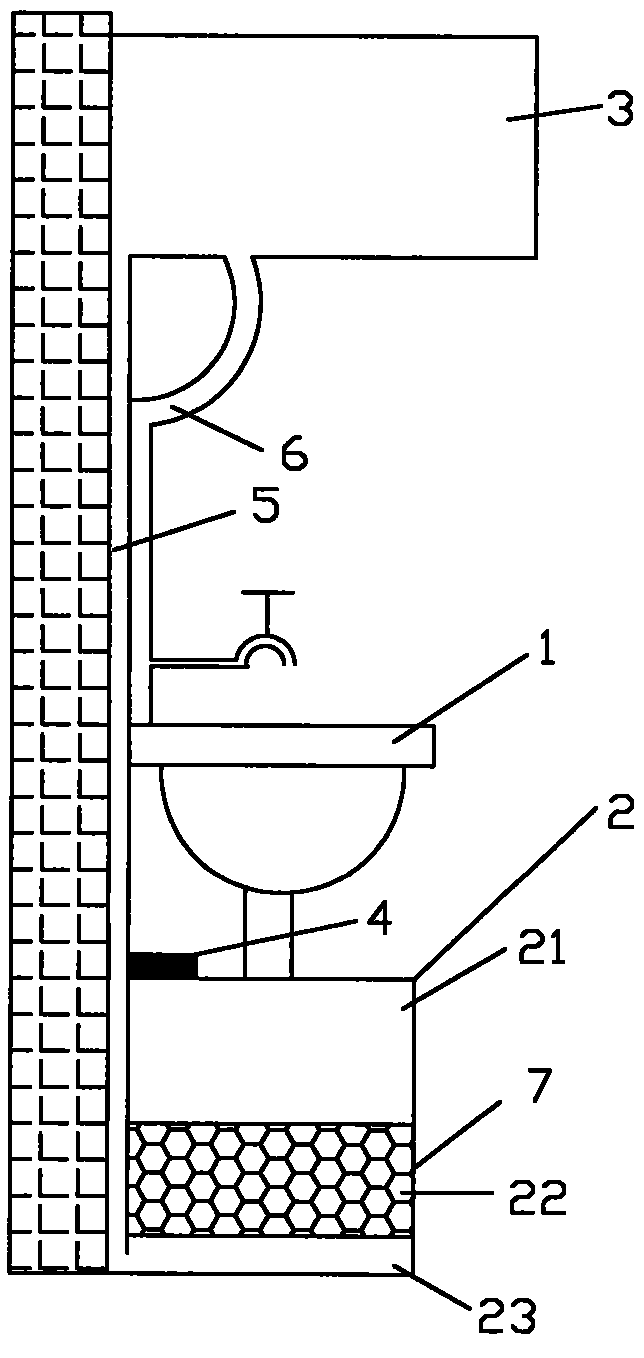

摘要附图
权利要求书
1.一种家用废水洁净装置，其特征在于：所述的家用废水洁净装置包括：台盒 (1)、废水洁净器(2)、清水箱(3)、水泵(4);所述清水箱(3)位于所述台 盒(1)上方，通过出水管(6)与所述台盒(1)上的水龙头相连接;所述废水 洁净器(2)位于台盒(1)下方通过管道连接;所述废水洁净器(2)和所述清 水箱(3)通过进水管(5)相连接;所述水泵(4)位于所述废水洁净器(2)上 方与所述进水管(5)相连接。
2.根据权利要求1所述的家用废水洁净装置，其特征在于：所述废水洁净器(2) 包括：废水池(21)、过滤池(22)、蓄水池(23);所述废水池(22)位于所述 废水洁净器(2)上部，所述过滤池(22)位于所述废水池下方，两者通过管道 相接，所述蓄水池(23)位于所述过滤池下方，两者通过管道相接。
3.根据权利要求2所述的家用废水洁净装置，其特征在于：所述的过滤池(22) 内设有六层沙过滤消毒装置。
4.根据权利要求2所述的家用废水洁净装置，其特征在于：所述的过滤池(22) 外壁开有活动门(7)。
5.根据权利要2所述的家用废水洁净装置，其特征在于：所述进水管(5)一端 插于所述蓄水池(23)底部与所述清水箱(3)相连接。
说明书
家用废水洁净装置
技术领域
本发明涉及一种家用废水洁净装置，尤其涉及一种适合家用的废水洁净装 置。
背景技术
当今社会是一个水资源极度缺乏的社会。为了提倡节约用水，公司，厂家都 有废水回收洁净的处理机器，用于废水的回收利用。但是以上所提到的废水回收 洁净的处理机器都为大型的机器，并不适合于家庭。市场上有废水的过滤洁净器， 一般都为一台过滤器，使用时先要将废水取出倒入，经过处理后再取出，使用时 十分麻烦，而且每次的处理废水量小，实用性低。
发明内容
本发明提供了一种家用废水洁净装置。所述的家用废水洁净装置是将厨房的 一些原有设施经过改造后，成为一套将废水转化为洁净水的系统装置，在废水产 生的同时迅速将其转化为洁净水。
本发明家用废水洁净装置通过以下技术方案实现目的：
一种家用废水洁净装置，其中，所述的家用废水洁净装置包括：台盒、废水 洁净器、清水箱、水泵;所述清水箱位于所述台盒上方，通过出水管与所述台盒 上的水龙头相连接;所述废水洁净器位于所述台盒下方通过管道连接;所述废水 洁净器和所述清水箱通过进水管相连接;所述水泵位于所述废水洁净器上方与所 述进水管相连接。
上述家用废水洁净装置，其中，所述废水洁净器包括：废水池、过滤池、蓄 水池;所述废水池位于所述废水洁净器上部，所述过滤池位于所述废水池下方， 两者通过管道相接，所述蓄水池位于所述过滤池下方，两者通过管道相接。
上述家用废水洁净装置，其中，所述的过滤池内设有六层沙过滤消毒装置。
上述家用废水洁净装置，其中，所述的过滤池外壁开有活动门，可以对使用 已久的所述沙过滤消毒装置进行清洗更换。
上述家用废水洁净装置，其中，所述进水管一端插于所述蓄水池、底部与所 述清水箱相连接。
采用本发明家用废水洁净装置，其优点在于：
1.本发明家用废水洁净装置是在对现有的厨房设施进行的简单改造，成本 低。
2.本发明家用废水洁净装置是在废水产生的同时，对其进行处理，其中过 程简单，操作方便。
3.本发明家用废水洁净装置可以同时处理的大量的废水。
