申请日2010.06.03
公开(公告)日2010.11.10
IPC分类号E03C1/12; C02F9/02; C02F1/28; C02F1/00
摘要
一种厨卫节水水处理设备，该设备不仅能处理水，而且能贮水，并可单独安装在坐便器和水盆之间，更可装入盆底或坐便器内使用。

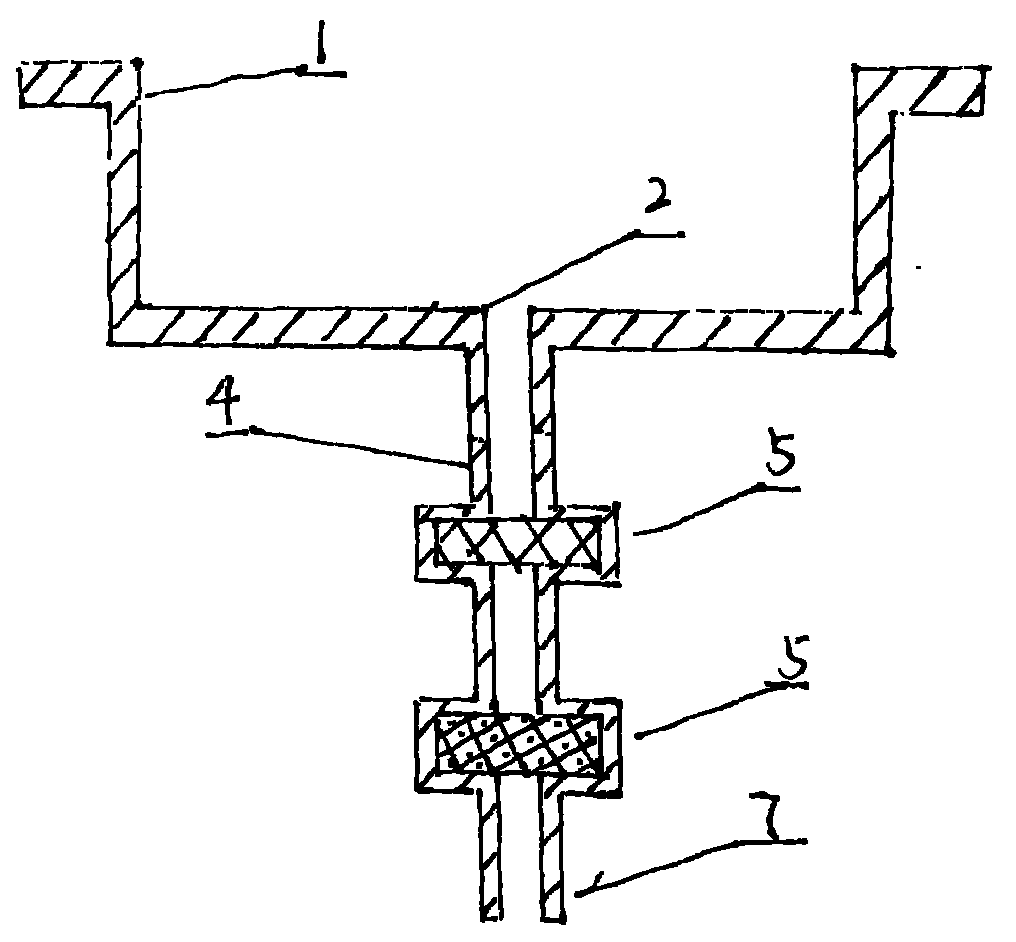

摘要附图
权利要求书
1.一种厨卫节水水处理设备，在水盆(池)底部出水管与贮水箱上口的进不管相连通，水箱进水管下端进入贮水箱内与污水处理净化器连接，污水处理净化器另一端穿过贮水箱壁与排水管相连或在水盆(池)底部和废便器等用水器之间通有污水处理净化器，其特征;水盆(池)贮水箱、污水水处理净化器，排水管等通过水处连接。
2.根据权利要求1所述的厨卫节水水处理设备，其特征，由滤网、纤维滤棒、滤纸、砂滤、活性碳过滤器，单独或组合成污水处理净化器的功能机构。
3.要求1的所述的厨卫节水水处理设备，其特征：在水(池)底部装有贮水箱，污水处理净化器通过管道与坐便器，水龙头等用水器连通。
4.根据坐便函器设备，其特征：在水盆(池)底部或坐便器内或两者间装有污水处理净化器。
说明书
厨卫节水水处理设备
本发明新型涉及一种厨卫节水、贮水再利用的水处理设备，尤其厨卫节水水处理设备。
目前公知的厨卫节水水处理设备，仅在自来水水口安装自来水净化器，而对水盆池内的污水却没有净化除理再和用(如不能供给马桶、坐便器、拖地等)其结构复杂，占地大，成本高，维护不方便，除理效果差等不利于生产推广安装。同时也不美观安全、现在使用中的厨卫都没有安装节水水处理设备。
为克服现有厨卫设备的不足，本发明新型提供一种厨卫节水水处理设备，该设备不仅能处理水，而且能贮水，并可单独安装在坐便器和水盆之间，更可装入盆底或坐便器内。
本发明新型解决其技术问题所采用的技术方案是：在水盆或水池底部装污水处理净化器，贮水箱，水盆下水管与贮水箱上的进水管通过丝纹箱连，水箱进水水管下瑞进入贮水箱内与污水处理净化器连接，污水处理净化器另一端穿过贮水箱壁与污水排水管通过丝纹相连，形成排水开路，穿过污水处理净化器的水留在贮水箱内待用，贮水箱下有净化水管与外部坐便器马桶、外排开关等连接达到再利用的目的，污水处理净化器由沙棒、滤网、纤维滤棒，活性碳、滤纸等单独成复合等形式构成，达到过滤净化的目的。
