申请日2013.11.29
公开(公告)日2014.04.16
IPC分类号C02F11/12
摘要
本发明公开了一种污泥烘烤箱,包括:箱体,所述箱体中央设有烘烤区,所述烘烤区周边设有导水渠,所述箱体一侧开设有出水口,所述出水口与同侧所述导水渠连接,所述烘烤区下端设有电热板,所述电热板上端连接承托板,所述承托板上设有分隔板,所述分隔板将所述烘烤区分隔成至少四个污泥堆放烘烤区,所述分隔板下端开设有滤水口,所述滤水口上设有格网,所述箱体上端还设有一盖板。通过上述方式,本发明通过增设分隔板,将污泥分隔成不同的烘烤区,隔温效果良好,污泥烘烤效率高,烘烤结束后,取下分隔板,能方便快捷的去走污泥块,大大提高工作效率。
权利要求书
1.一种污泥烘烤箱,其特征在于,包括:箱体,所述箱体中央设有烘烤区,所述烘烤区周边设有导水渠,所述箱体一侧开设有出水口,所述出水口与同侧所述导水渠连接,所述烘烤区下端设有电热板,所述电热板上端连接承托板,所述承托板上设有分隔板,所述分隔板将所述烘烤区分隔成至少四个污泥堆放烘烤区,所述分隔板下端开设有滤水口,所述滤水口上设有格网,所述箱体上端还设有一盖板。
2.根据权利要求1所述的污泥烘烤箱,其特征在于,所述承托板与所述分隔板连接处设有卡槽,所述卡槽内设有防水垫圈。
3.根据权利要求1所述的污泥烘烤箱,其特征在于,所述格网为渗水型格网,所述格网与所述滤水口无缝连接。
4.根据权利要求1所述的污泥烘烤箱,其特征在于,所述滤水口均匀分布在所述分隔板上。
5.根据权利要求1所述的污泥烘烤箱,其特征在于,所述电热板与一温度调节器连接,箱体上设有触摸屏操作板,所述温度调节器与所述触摸屏操作板连接。
6.根据权利要求1所述的污泥烘烤箱,其特征在于,所述电热板外设有一层防水隔膜,所述防水隔膜由硅钛硼酚醛层压树脂制成。
7.根据权利要求1所述的污泥烘烤箱,其特征在于,所述分隔板为隔温材料制成。
说明书
污泥烘烤箱
技术领域
本发明涉及河道污泥处理领域,特别是涉及一种污泥烘烤箱。
背景技术
由于河道污泥处理的冷门性,传统对污泥烘烤处理的方法就是直接进行无保温隔温处理的烘烤,这样的处理方法虽然简单实用,但烘烤效率不高,严重影响了工作进度,并且这种烘烤处理法对资源也是很大的消耗和浪费,增加了烘烤的成本,同时对环境也会产生很大影响,不利于可持续发展。
发明内容
本发明主要解决的技术问题是提供一种污泥烘烤箱,能够大大提高污泥烘烤效率,并且热散失少。

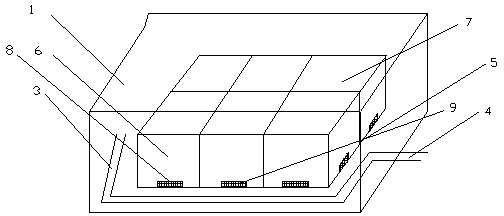

为解决上述技术问题,本发明采用的一个技术方案是:提供一种污泥烘烤箱,包括:箱体,所述箱体中央设有烘烤区,所述烘烤区周边设有导水渠,所述箱体一侧开设有出水口,所述出水口与同侧所述导水渠连接,所述烘烤区下端设有电热板,所述电热板上端连接承托板,所述承托板上设有分隔板,所述分隔板将所述烘烤区分隔成至少四个污泥堆放烘烤区,所述分隔板下端开设有滤水口,所述滤水口上设有格网,所述箱体上端还设有一盖板。
在本发明一个较佳实施例中,所述承托板与所述分隔板连接处设有卡槽,所述卡槽内设有防水垫圈。
在本发明一个较佳实施例中,所述格网为渗水型格网,所述格网与所述滤水口无缝连接。
在本发明一个较佳实施例中,所述滤水口均匀分布在所述分隔板上。
在本发明一个较佳实施例中,所述电热板与一温度调节器连接,箱体上设有触摸屏操作板,所述温度调节器与所述触摸屏操作板连接。
在本发明一个较佳实施例中,所述电热板外设有一层防水隔膜,所述防水隔膜由硅钛硼酚醛层压树脂制成。
在本发明一个较佳实施例中,所述分隔板为隔温材料制成。
本发明的有益效果是:本发明通过增设分隔板,将污泥分隔成不同的烘烤区,隔温效果良好,污泥烘烤效率高,烘烤结束后,取下分隔板,能方便快捷的去走污泥块,大大提高工作效率。
