申请日2010.06.03
公开(公告)日2010.09.29
IPC分类号C02F1/44; C02F9/02
摘要
一种多段式废水处理回收系统，包括一废水进水管，一产水汇流管，一废水排放管，多个废水处理单元连接于废水进水管与废水排放管之间，至少一第一流量控制装置，以及至少一第二流量控制装置。废水处理单元包括一第一废水处理单元、一第二废水处理单元以及一第三废水处理单元，其中第一流量控制装置系设置于第一废水处理单元与产水汇流管之间，且第二流量控制装置系设置于第二废水处理单元与产水汇流管之间。

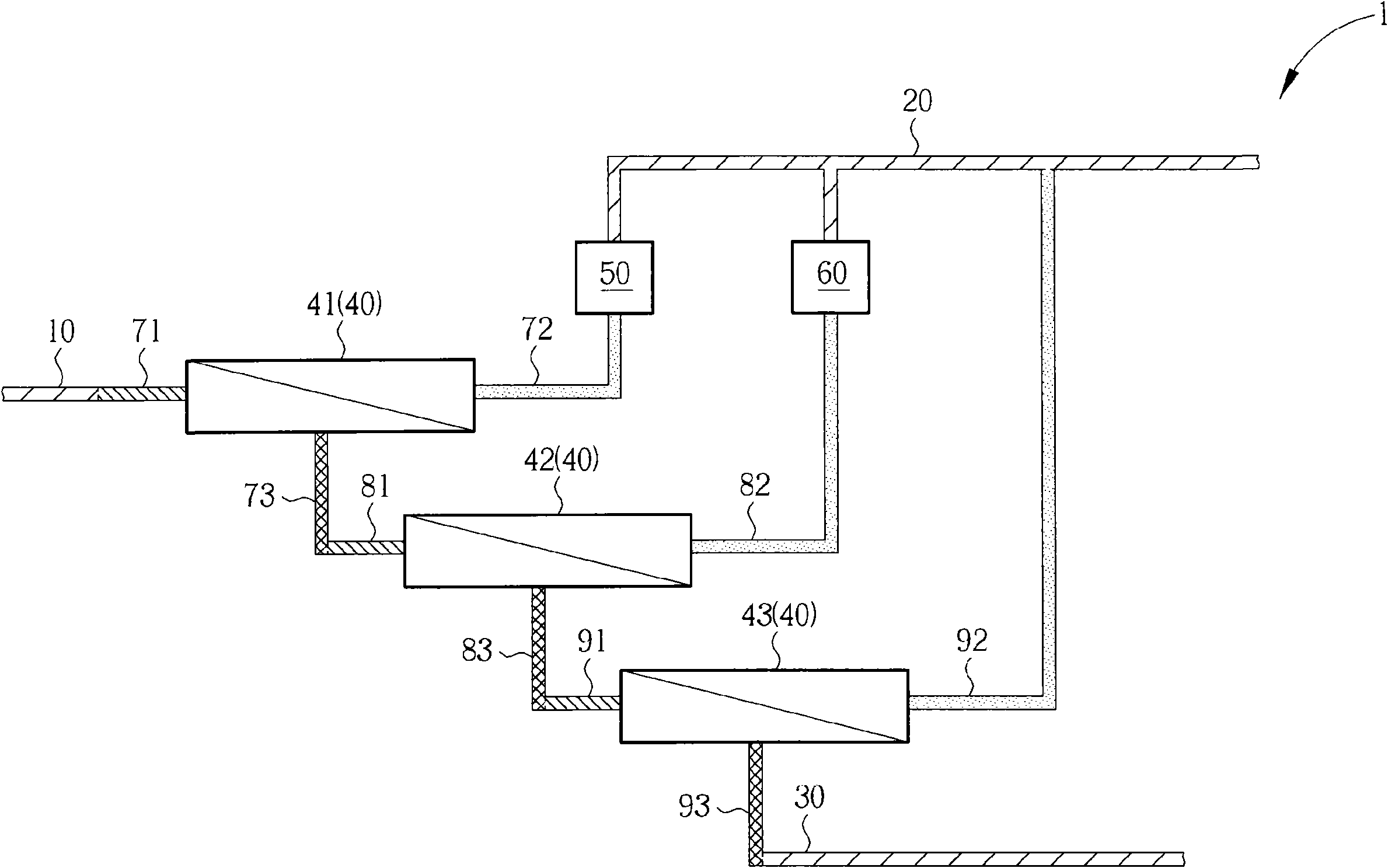

摘要附图
权利要求书
1.一种多段式废水处理回收系统，包括：
一废水进水管，用以供待处理废水的输入;
一产水汇流管，用以汇集处理后的产水;
一废水排放管，用以排放处理后的浓缩水;
多个废水处理单元，连接于该废水进水管与该废水排放管之间，其中该废水处理单元至少包括一第一废水处理单元用以进行一第一阶段废水处理、一第二废水处理单元用以进行一第二阶段废水处理与一第三废水处理单元用以进行一第三阶段废水处理，该第一废水处理单元包括一第一进水管、一第一产水管与一第一废水管，该第二废水处理单元包括一第二进水管、一第二产水管与一第二废水管，该第三废水处理单元包括一第三进水管、一第三产水管与一第三废水管，该第一进水管与该废水进水管连接，该第一产水管与该产水汇流管连接，该第一废水管与该第二进水管连接，该第二产水管与该产水汇流管连接，该第二废水管与该第三进水管连接，该第三产水管与该产水汇流管连接，该第三废水管与该废水排放管连接;
至少一第一流量控制装置，设置于该第一产水管与该产水汇流管之间，用以控制该第一产水管的流量;以及
至少一第二流量控制装置，设置于该第二产水管与该产水汇流管之间，用以控制该第二产水管的流量。
2.根据权利要求1所述的多段式废水处理回收系统，其特征在于，该第一废水处理单元、该第二废水处理单元与该第三废水处理单元分别包括至少一废水处理模块。
3.根据权利要求2所述的多段式废水处理回收系统，其特征在于，各该废水处理模块分别为一逆渗透(reverse osmosis)废水处理模块，且各该逆渗透废水处理模块包括一逆渗透膜。
4.根据权利要求2所述的多段式废水处理回收系统，其特征在于，该第一废水处理单元、该第二废水处理单元与该第三废水处理单元的废水处理模块的数目比大体上为4∶2∶1。
5.根据权利要求1所述的多段式废水处理回收系统，其特征在于，经由该产水汇流管所汇流的产水与该废水排放管所排放的浓缩水的流量比大体上介于87.5∶12.5至92.5∶7.5之间。
6.根据权利要求1所述的多段式废水处理回收系统，其特征在于，该第一流量控制装置包括一第一阀门。
7.根据权利要求6所述的多段式废水处理回收系统，其特征在于，该第一流量控制装置另包括一第一流量指示计，用以监测该第一产水管的流量。
8.根据权利要求1所述的多段式废水处理回收系统，其特征在于，该第二流量控制装置包括一第二阀门。
9.根据权利要求8所述的多段式废水处理回收系统，其特征在于，该第二流量控制装置另包括一第二流量指示计，用以监测该第二产水管的流量。
10.根据权利要求1所述的多段式废水处理回收系统，其特征在于，该第一流量控制装置包括一第一可替换管线，且该第二流量控制装置包括一第二可替换管线。
说明书
多段式废水处理回收系统
【技术领域】
本发明指一种多段式废水处理回收系统，尤指一种具有三个或以上的废水处理单元并利用流量控制装置达到防止废水处理单元阻塞的多段式废水处理回收系统。
【背景技术】
逆渗透(reverse osmosis，RO)过滤技术为现有水质净化科技当中常见的技术之一。逆渗透过滤技术能有效地过滤水中的盐类、矿物质、重金属、细菌与化学残留物质，并具有95%以上的过滤效果，因此逆渗透废水处理技术已被广泛的应用在海水淡化系统、电子超纯水精练系统、生化制药、洗肾治疗、化妆品生产制程以及工业废水处理回收系统等。利用逆渗透过滤技术的逆渗透处理单元通过在容器中间设置一逆渗透膜，阻隔两侧具有不相同浓度的液体，而逆渗透处理单元在使用上，透过在高浓度液体处施加一大于其渗透压的压力，使具有高浓度的液体流往低浓度液体处，且由于逆渗透膜具有极为细小的孔洞，仅只有水分子与极少部分的杂质能够穿过，达到过滤液体中杂质的效果。
现有利用逆渗透过滤技术的废水处理回收系统多为两段式，即待处理的废水首先透过一第一阶段的逆渗透处理单元进行第一次的处理与回收，其中通过第一阶段的逆渗透处理单元回收所产出的水称的为产水，且产水会被收集然后再利用，而在第一阶段未被逆渗透处理单元回收而尚需处理的废水则流往第二阶段的逆渗透处理单元并再一次的进行处理与回收，且第二阶段的逆渗透处理单元回收所产出的产水会与第一阶段的逆渗透处理单元回收所产出的产水汇集以供再利用。然而，流往第二阶段逆渗透处理单元的废水需要具有一定以上的流量，否则废水在流量不足的状况下往往会造成逆渗透处理单元中的逆渗透膜遭到杂质的阻塞，影响整体的回收效率。现有的逆渗透废水处理系统为了增加流往逆渗透处理单元的水流量，利用回流管的设置将第二阶段未能处理的废水再重新导入第一阶段的逆渗透处理单元以增加系统的整体流量，然而回流管的设计除了需要在废水处理回收系统上加装额外的管线外，其所能增加的整体流量有限，无法有效的避免逆渗透膜的阻塞。
【发明内容】
本发明的主要目的在于提供一种多段式废水处理回收系统，以解决现有废水处理回收系统在解决逆渗透膜阻塞时所面临的问题。
为达上述目的，本发明提供一种多段式废水处理回收系统包括一废水进水管、一产水汇流管、一废水排放管、多个废水处理单元、至少一第一流量控制装置以及至少一第二流量控制装置。本发明的废水进水管系用以供待处理废水的输入，产水汇流管系用以汇集处理后的回收水，废水排放管系用以排放处理后的浓缩水。此外，废水处理单元系连接于废水进水管与废水排放管之间，其中废水处理单元至少包括一第一废水处理单元用以进行一第一阶段废水处理、一第二废水处理单元用以进行一第二阶段废水处理与一第三废水处理单元用以进行一第三阶段废水处理，第一废水处理单元包括一第一进水管、一第一产水管与一第一废水管，第二废水处理单元包括一第二进水管、一第二产水管与一第二废水管，第三废水处理单元包括一第三进水管、一第三产水管与一第三废水管，第一进水管与废水进水管连接，第一产水管与产水汇流管连接，第一废水管与第二进水管连接，第二产水管与产水汇流管连接，第二废水管与第三进水管连接，第三产水管与产水汇流管连接，第三废水管与废水排放管连接。本发明的第一流量控制装置系设置于第一产水管与产水汇流管之间，用以控制第一产水管的流量，以及第二流量控制装置系设置于第二产水管与产水汇流管之间，用以控制第二产水管的流量。
本发明的多段式废水处理回收系统利用三个或以上的废水处理单元，可有效提升废水回收率。此外，通过将第一流量控制装置设置于第一产水管与产水汇流管之间，以及将第二流量控制装置设置于第二产水管与产水汇流管之间，可减少第一产水管与第二产水管流往产水汇流管的水量，藉此间接增加流往第三废水处理单元的水量。在第一产水管与第二产水管所能通过产水汇流管的水量受到流量控制装置的操作下，分配至第三废水处理单元的废水流量与流速皆能得到提升，进而有效降低各废水处理单元内的逆渗透膜阻塞的发生。
