申请日2010.06.03
公开(公告)日2010.10.13
IPC分类号C02F9/14; C02F1/66; C02F1/56
摘要
本发明涉及一种涂装废水处理工艺方法。它包括贮存池、综合调节池、物化反应池、沉淀池、浓缩池和生化处理池，废水处理过程包括高浓度废水分质分置贮存、高浓度废水与低浓度废水混合调节、混合调节后的废水经混凝沉淀处理，污泥浓缩上清液和脱水机滤出液废水采用分离沉淀工艺，避免二次混凝加药处理，物化沉淀分离出的清液进行生化处理，生化采用水解酸化加SBR处理工艺，该工艺方法对整个系统的稳定运行和出水的稳定达标至关重要。它可以减少新建污水处理厂的占地、土建和设备投资费用，处理单元和设备少，操作简便、维护方便、运行成本低、处理效果好。

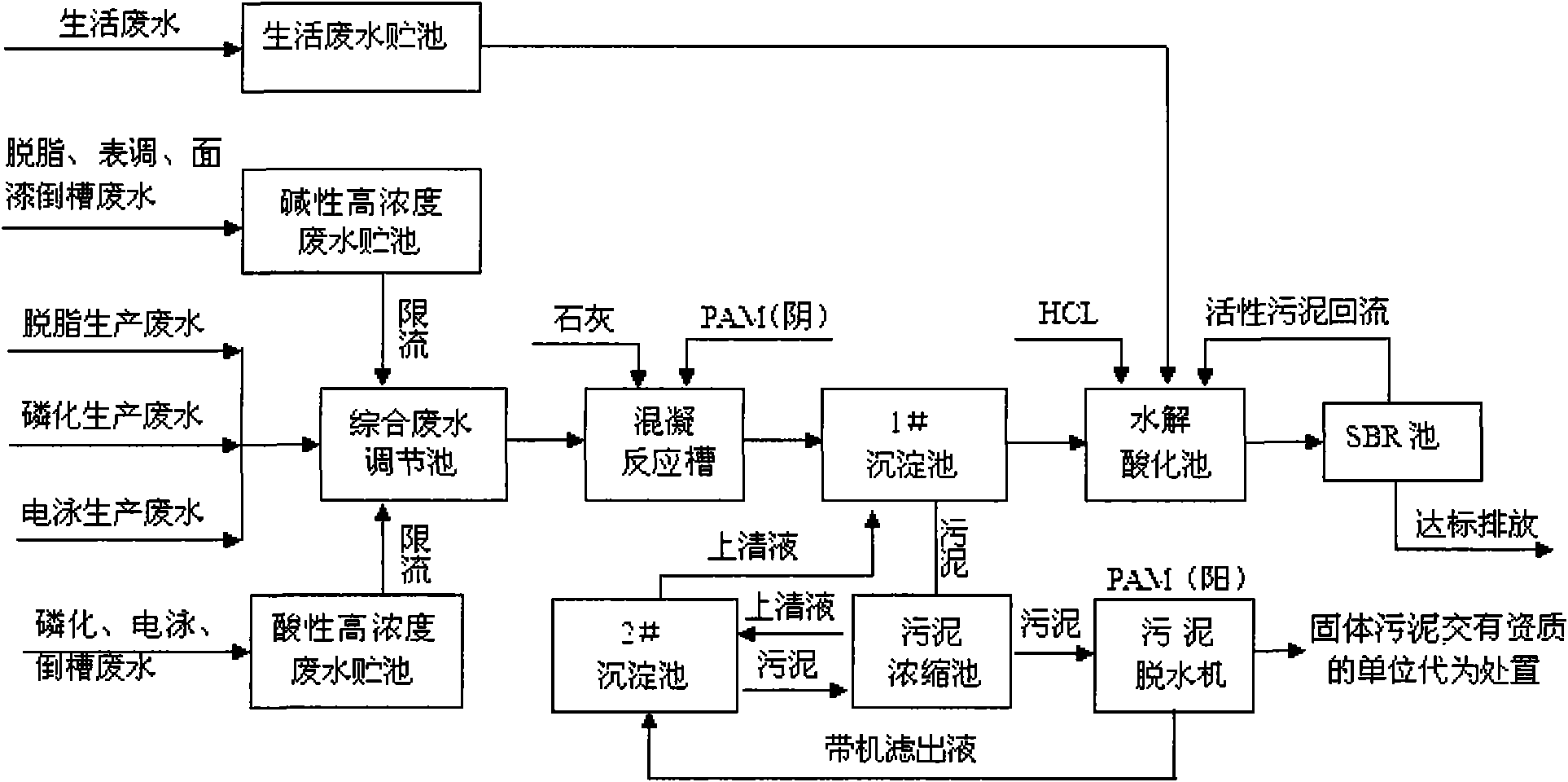

摘要附图
权利要求书
1.一种涂装废水处理工艺方法，它包括贮存池、综合调节池、物化反应池、沉淀池、浓缩池和生化处理池，废水处理过程包括高浓度废水分质分置贮存、高浓度废水与低浓度废水混合调节、混合调节后的废水经物化和生化处理，污泥浓缩上清液和脱水机滤出液废水采用分离沉淀工艺，生化采用水解酸化加SBR处理工艺，其特征在于，方法步骤为：
(1)涂装间歇排放的高浓度废水采用分质分置贮存，将PH>7的高浓度废水贮存在碱性高浓度废水贮池，将PH<7高浓度废水贮存在酸性高浓度废水贮池，
(2)根据低浓度废水水质情况确定高浓度废水混合量，间歇排放的高浓度废水从贮存池中通过移液泵限量转移到综合调节池，与连续排放的低浓度废水进行混合，调节水质，
(3)对混合调节后废水加药进行混凝反应，
(4)混凝反应后的废水在1#沉淀池进行分离，
(5)1#沉淀池分离的污泥进入污泥处理系统，污泥浓缩上清液和脱水机滤出液废水进入2#沉淀池进行再分离沉淀，清液转移至1#沉淀池进一步澄清，2#沉淀池分离的污泥再进入污泥处理系统，
(6)沉淀分离后的清液经PH调节后进入水解酸化池进行水解酸化和SBR生化处理，处理出水达标排放或进行深度处理再回用，
(7)混凝剂和除磷剂选择熟石灰或氯化钙加氢氧化钠，混凝反应絮凝剂选择阴离子型PAM，污泥脱水絮凝剂选择阳离子型PAM。
2.根据权利要求1所述的一种涂装废水处理工艺方法，其特征在于：所述的沉淀池为平流沉淀池或竖流沉淀池或斜板沉淀池或斜管沉淀池。
说明书
一种涂装废水处理工艺方法
技术领域
本发明涉及工业废水的处理技术，特别是涉及一种涂装废水处理工艺方法。
背景技术
汽车及其零部件的涂装是汽车制造过程中产生废水排放最多的环节之一。涂装废水含有树脂、表面活性剂、重金属离子，Oil、PO43-、油漆、颜料、有机溶剂等污染物，CODCr值变化大，废水排放没有规律等特点。若不妥善处理，会对环境产生严重污染。对此类废水，目前主要采用的方法是对间歇排放的高浓度废水(如：脱脂、表调、磷化和电泳废液，还有喷漆废水)分别进行调节PH，再加入混凝剂和絮凝剂进行混凝反应，然后进行固液分离，使高浓度废水变清。变清后的高浓度废水再与连续排放的低浓度废水混合，然后再分别进行调节PH、混凝沉淀和生化处理。沉淀物化污泥进入污泥脱水处理系统。
污泥浓缩上清液与脱水机滤出液废水的处理工艺对整套涂装废水处理工艺来讲起到非常重要的作用，工艺选择的合不合理，将直接影响整个污水处理系统的稳定运行和处理成本。在中国专利公开的“涂装工业废水成套处理工艺”(公开号：CN 101028962A)中没有提到关于污泥浓缩上清液与脱水机滤出液废水的处理工艺;在2004年第六期《净水技术》发表的论文《典型汽车涂装废水处理工艺》中所述的涂装废水处理工艺的流程图上，提到污泥浓缩上清液与脱水机滤出液废水的处理工艺，但它是将这部分废水返回到均和废水调节池中进行二次混凝加药处理。
上述处理工艺方法所涉及的处理单元多，占地面积大，所需要处理设备多，投加药剂种类多，设备利用率低，操作及维护复杂，运行成本高。
发明内容
本发明的目的是，根据涂装间歇排放的高浓度废水性质，保证高浓度废水中各类污染物的相对稳定，寻找一个最佳高浓度废水的贮存组合;利用废水的固有性质实现废水间相互反应与调节;根据污泥浓缩上清液和污泥脱水机滤出液的污染物性质，寻找一个最佳处理工艺方法，避免该部分废水二次混凝加药处理，减少药剂投加量，降低运行成本。
为了达到上述目的，本发明采用以下技术方案：涂装废水处理工艺方法，它包括贮存池、综合调节池、混凝反应池、沉淀池、污泥浓缩池和生化处理池，废水处理过程包括高浓度废水分质分置贮存、高浓度废水与低浓度废水混合调节、混合调节后的废水经物化和生化处理，污泥浓缩上清液和脱水机滤出液废水采用分离沉淀工艺，生化采用水解酸化加SBR处理工艺，方法步骤为：
(1)涂装间歇排放的高浓度废水采用分质分置贮存，将PH>7的高浓度废水贮存在碱性高浓度废水贮池，将PH<7高浓度废水贮存在酸性高浓度废水贮池，
(2)根据低浓度废水水质情况确定高浓度废水混合量，间歇排放的高浓度废水从贮存池中通过移液泵限量转移到综合调节池，与连续排放的低浓度废水进行混合，调节水质，
(3)对混合调节后废水加药进行混凝反应，
(4)混凝反应后的废水在1#沉淀池进行分离，
(5)1#沉淀池分离的污泥进入污泥处理系统，污泥浓缩上清液和脱水机滤出液废水进入2#沉淀池进行再分离沉淀，清液转移至1#沉淀池进一步澄清，2#沉淀池分离的污泥再进入污泥处理系统，
(6)沉淀分离后的清液进入水解酸化池进行水解酸化和SBR生化处理，处理出水达标排放或进行深度处理再回用。
所述的沉淀池为平流沉淀池或竖流沉淀池或斜板沉淀池或斜管沉淀池。
本发明所取得的有益效果是，可以减少新建污水处理厂的占地、土建和设备投资费用，处理单元和设备少，操作简便、维护方便、运行成本低、处理效果好。
