申请日2013.11.29
公开(公告)日2014.04.23
IPC分类号C02F9/12; C02F1/48
摘要
本发明涉及正负极性静电吸附法工业废水处理设备及方法，通过本技术方案，利用分子和原子之间的范德华力的静电吸附力，将污水中的还原性物质，按照分子和原子结构所赋予的电子基团极性表象，在水处理设备的吸附端或过滤端上设置相对应的静电正电子极性或静电负电子极性，水处理设备中的吸附端或过滤端中的吸附物或过滤物分别按照静电正电子极性和静电负电子极性设置，通过本技术方案，可以有效的消除废水中的还原性物质，而产生化学耗氧量的原生物为还原性物质，当水中没有或很少量的含有有机物时，可以有效的解决中水中化学耗氧量的超标问题，使中水完全符合化学含氧量的排放指标，减少水处理设备的占地面积，大大降低废水处理成本。
权利要求书
1.一种正负极性静电吸附法工业废水处理方法，其特征在于，利用分子和原子之间的范德华力的静电吸附力，将污水中的还原性物质，按照分子和原子结构所赋予的电子基团极性表象，在水处理设备的吸附端或过滤端上设置相对应的静电正电子极性或静电负电子极性。
2.根据权利要求1所述的正负极性静电吸附法工业废水处理方法，其特征在于，水处理设备中的吸附端或过滤端中的吸附物或过滤物分别按照静电正电子极性和静电负电子极性设置。
3.根据权利要求2所述的正负极性静电吸附法工业废水处理方法，其特征在于，水处理设备中的吸附端或过滤端为多级，在多级的吸附端或过滤端中的吸附物或过滤物上可以分别带有静电正电子极性和静电负电子极性。
4.根据权利要求2或3所述的正负极性静电吸附法工业废水处理方法，其特征在于，具有多级吸附端或过滤端中的吸附物或过滤物分别设置在单一独立的容器或设施中。
5.一种正负极性静电吸附法工业废水处理设备，包括有油水分离池，其特征在于，包括有输送泵，负电极性过滤罐、正电极性过滤罐和活性碳过滤罐，所述输送泵的进水端与油水分离池相连，输送泵输出端经连接管与负电极性过滤罐、正电极性过滤罐和活性碳过滤罐相串连，所述负电极性过滤罐、正电极性过滤罐和活性碳过滤罐内下部和上部分别设置有上介质床和下介质床，在负电极性过滤罐和正电极性过滤罐内的上介质床和下介质床之间分别填充有负电子静电场过滤物和正电子静电场过滤物，在活性碳过滤罐内的上介质床和下介质床之间设置活性碳过滤物。
6.根据权利要求5所述的正负极性静电吸附法工业废水处理设备，其特征在于，所述上介质床和下介质床分别由介质孔板、筛网和筛网固定器构成，所述筛网设置在介质孔板上，筛网固定器为圆环状设置在筛网上，并经固定螺钉将介质孔板、筛网和筛网固定器固定为一体，所述筛网固定器和筛网直接与负电子静电场过滤物、正电子静电场过滤物或活性碳过滤物相接触。
7.根据权利要求6所述的正负极性静电吸附法工业废水处理设备，其特征在于，所述介质孔板上设置有均匀分布的透孔，所述透孔的直径为Ф8-Ф12mm,rn 所述透孔与透孔之间的间距为12-15mm，所述筛网为30-50目金属纱网制成。
8.根据权利要求5所述的正负极性静电吸附法工业废水处理设备，其特征在于，在输送泵输出端与负电极性过滤罐的连接管上串接有悬浮颗粒过滤器。
说明书
正负极性静电吸附法工业废水处理设备及方法
技术领域
本发明涉及一种水处理技术，特别是涉及一种正负极性静电吸附法工业废水处理设备及方法。
背景技术
随着工业化的迅速发展，废水的种类和数量迅猛增加，从而对周围环境和人们身体的污染也日趋广泛和严重，并且不断的威胁人类的健康和安全，对于保护环境来说，工业废水的处理远比城市污水的处理更为重要。
工业废水的处理，虽然早在19世纪末已经开始，并且在随后的半个世纪进行了大量的试验研究和生产实践，但是由于许多工业废水成分复杂，性质多变，仍有一些技术问题没有完全解决，例如：食品或石油加工过程的废水，现代化工业生产后排除的工业废水。
在现有技术中，工业废水处理方法按其作用原理可分为四大类，即物理处理法、化学处理法、物理化学处理法和生物处理法。
物理处理法是通过物理作用，以分离、回收废水中不溶解的呈悬浮状态的污染物质，当废水中处理油膜和油珠时，经常是采用重力分离法、离心分离法、过滤法等将油水进行分离。
化学处理法，向污水中投加某种化学物质，利用化学反应来分离、回收污水中的污染物质，常用的有化学沉淀法、混凝法、中和法、氧化还原或电解法等。
物理化学处理法，利用物理化学作用去除废水中的污染物质，主要有吸附法、离子交换法、膜分离法、萃取法等。
生物处理法，通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机性污染物质转化为稳定、无害的物质，可分为好氧生物处理法和厌氧生物处理法。
对于上述方法均能较好的处理各种工业废水，但由于工艺原理的缘故，均有占地面积大、工艺复杂、易产生二次污染物、整套处理工艺管理人员众多，并且处理后的中水中还含有一定数量的还原性物质质，在中水中水的化学耗氧量不能达到很好的满足环保排放标准的要求。
发明内容
有鉴于此，本发明的主要目的在于提供一种正负极性静电吸附法工业废水处理设备及方法，通过本技术方案，可以有效的消除废水中的还原性物质，而产生化学耗氧量的原生物为还原性物质，当水中没有或很少量的含有还原性物质时，可以有效的解决中水中化学耗氧量的超标问题，使中水完全符合化学含氧量的排放指标，减少水处理设备的占地面积，大大降低废水处理成本。
为了达到上述目的，本发明的技术方案是这样实现的：一种正负极性静电吸附法工业废水处理方法，利用分子之间的范德华力的静电吸附力，将污水中的还原性物质，按照分子的原子结构所赋予的电子基团极性表象，在水处理设备的吸附端或过滤端上设置相对应的静电正电子极性或静电负电子极性。
水处理设备中的吸附端或过滤端中的吸附物或过滤物分别按照静电正电子极性和静电负电子极性设置。
水处理设备中的吸附端或过滤端为多级，在多级的吸附端或过滤端中的吸附物或过滤物上可以分别带有静电正电子极性和静电负电子极性。
具有多级吸附端或过滤端中的吸附物或过滤物分别设置在单一独立的容器或设施中。

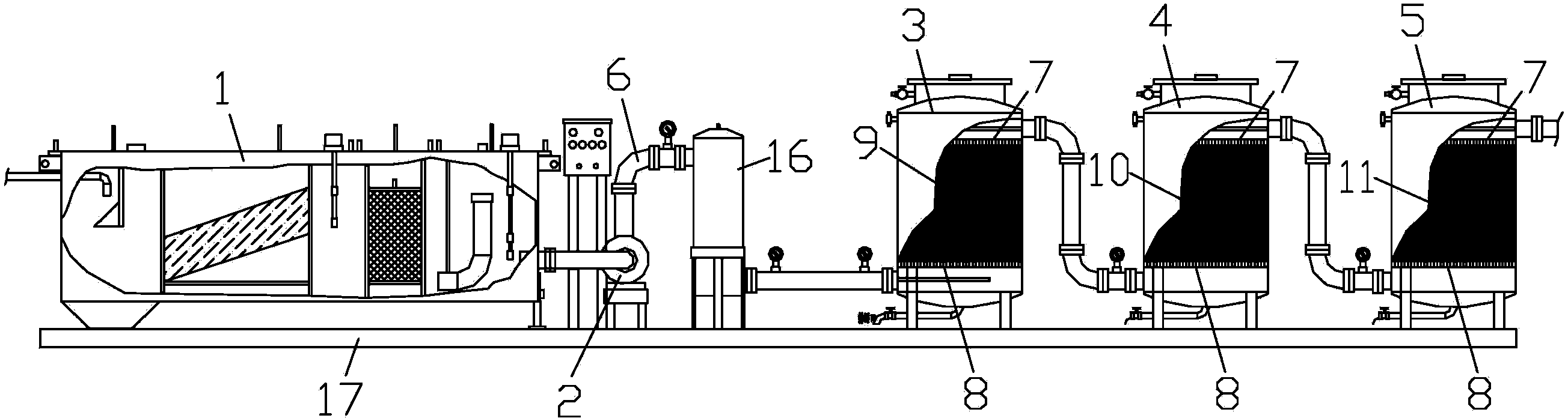

本发明的正负极性静电吸附法工业废水处理设备，包括有油水分离池，包括有输送泵，负电极性过滤罐、正电极性过滤罐和活性碳过滤罐，所述输送泵的进水端与油水分离池相连，输送泵输出端经连接管与负电极性过滤罐、正电极性过滤罐和活性碳过滤罐相串连，所述负电极性过滤罐、正电极性过滤罐和活性碳过滤罐内下部和上部分别设置有上介质床和下介质床，在负电极性过滤罐、正电极性过滤罐和活性碳过滤罐内的上介质床和下介质床之间分别填充有负电子静电场过滤物和正电子静电场过滤物，在活性碳过滤罐内的上介质床和下介质床之间设置活性碳过滤物。。
所述上介质床和下介质床分别由介质孔板、筛网和筛网固定器构成，所述筛网设置在介质孔板上，筛网固定器为圆环状设置在筛网上，并经固定螺钉将介质孔板、筛网和筛网固定器固定为一体，所述筛网固定器和筛网直接与负电子静电场过滤物、正电子静电场过滤物或活性碳过滤物相接触。
所述介质孔板上设置有均匀分布的透孔，所述透孔的直径为Ф8-Ф12mm,rn 所述透孔与透孔之间的间距为12-15mm，所述筛网为30-50目金属纱网制成。
在输送泵输出端与负电极性过滤罐的连接管上串接有悬浮颗粒过滤器。
本发明的正负极性静电吸附法工业废水处理设备及方法，在工作时，在经过油水分离和悬浮颗粒过滤器处理后，在经过过滤罐中的过滤物的物理过滤的同时，通过过滤物中正负极性静电吸附法工业废水处理，利用分子和原子之间的范德华力的静电吸附力，将污水中的还原性物质质，按照分子和原子结构所赋予的电子基团极性表象进行吸附。
采用上述技术方案后的有益效果是：一种正负极性静电吸附法工业废水处理设备及方法，通过本技术方案，可以有效的消除废水中的还原性物质，而产生化学耗氧量的原生物为还原性物质，当水中没有或很少量的含有还原性物质时，可以有效的解决中水中化学耗氧量的超标问题，使中水完全符合化学含氧量的排放指标，减少水处理设备的占地面积，大大降低废水处理成本。
