申请日2010.07.17
公开(公告)日2012.05.30
IPC分类号E02B8/02; E02B3/02; E02B5/08
摘要
本发明涉及用于人工湿地、水处理水道的反应槽、水处理装置之间的连接水道、生态水道等水处理水道，在不仅没有单独的迂回水道，而且没有加压或抽水装置的状态下也能够交换水道上层部的处理水流与下层部的处理水流的上下交流装置，包含：一对倾斜横截板，分别从水道的上部和下部以预定的倾斜度横向切断水道，并以水道的中心线为基准相互对称设置;一对三角平板，连接上侧的倾斜横截板的下端与下侧的倾斜横截的上端。通过本发明，能够迅速且简单地对上下交流形水道进行施工，由此将无动力上下交流形水道适用于多种方式的水处理装置上，从而能够得到提高水处理效率的效果。

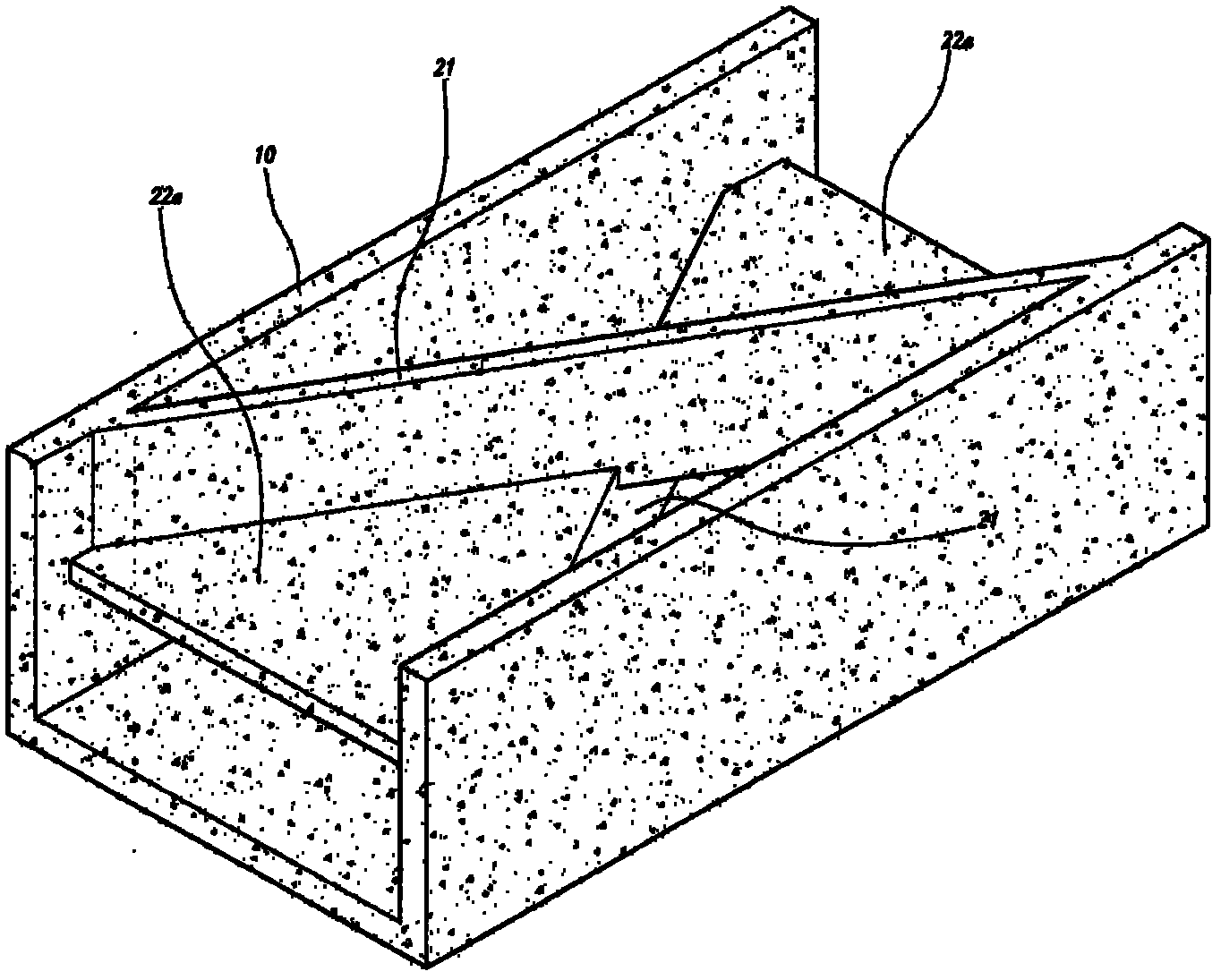

摘要附图
权利要求书
1.一种用于水处理水道的上下交流装置，所述上下交流装置交换用于 水处理的水道(10)的上层部的处理水流与下层部的处理水流，其特征在 于，包含：一对倾斜横截板(21)，分别从水道(10)的上部和下部倾斜 地横向切断水道(10)，并以水道(10)的中心线为基准相互对称设置， 一对三角平板(22a)，连接上侧的倾斜横截板(21)的下端与下侧的倾斜 横截板(21)的上端。
2.一种用于水处理水道的上下交流装置，所述上下交流装置交换用于 水处理的水道(10)的上层部的处理水流与下层部的处理水流，其特征在 于，包含：多个框架模块(23)，5面都开放的三角支柱状;三角平板(22b) 及墙板(24)，粘贴在所述框架模块(23)的面。
说明书
用于水处理水道的上下交流装置
技术领域
本发明涉及一种用于人工湿地、水处理水道的反应槽、水处理装置之 间的连接水道、生态水道等水处理水道，在不仅没有单独的迂回水道，而 且没有加压或抽水装置的状态下也能够交换水道上层部的处理水流与下 层部的处理水流的上下交流装置，包含：一对倾斜横截板，分别从水道的 上部和下部以预定的倾斜度横向切断水道，并以水道的中心线为基准相互 对称设置;一对三角平板，连接上侧的倾斜横截板的下端与下侧的倾斜横 截的上端，因此能够迅速且简单地进行施工。
背景技术
利用人工湿地、生态水道的生态学处理及生化学高度处理等水处理技 术是将连接各阶段湿地或反应槽的连接水道，或半连续处理槽等水道形处 理槽及培养有水生植物或接种有微生物的生态水道的上层部的处理水流 与下层部的处理水流相互交换，从而能够提高水处理效率。
这种水道的上、下流的交流作用表现为通过渐进的搅拌得到的微生物 及污染物分布的均质化效果和通过交换上层部的好氧环境与下层部的半 厌氧环境而提高清除营养盐类的效率等改善多种水处理性能的效果。
水道上、下层水流相互交流基本通过水道的上、下分流、抽水及迂回 水道的运送等方法执行，但是这不仅需要复杂的附属装置及设备，而且需 要用于抽水的动力，由此，开发了如图1及2所示的无动力上下交流形水 道10，从而在没有单独的迂回水道或抽水单元的状态下也能够有效地交 换水道10内的上层部水流及下层部水流。
如图1及图2所示的现有的交流形水道10在水道10的内部设置有以 轴为中心线扭曲成180度的板制的换水流板11，在维持水道10的总水流 截面的状态下，相互交换水道10的上层水流与下层水流。
发明内容
如图1及2所示，适用换水流板11的现有的上下交流形水道10在比 水道10的幅度大的板材上形成扭曲，然后精密地切断后正确地接合到水 道10的内侧，因此具有不仅施工复杂，而且事实上不可能进行大规模的 施工的问题点。
本发明是为了解决如上所述的问题点而提出的，提供用于水处理水道 的上下交流装置，所述上下交流装置交换用于水处理的水道10的上层部 的处理水流与下层部的处理水流，其特征在于，包含：一对倾斜横截板 21，分别从水道10的上部和下部倾斜地横向切断水道10，并以水道10 的中心线为基准相互对称设置，一对三角平板22a，连接上侧的倾斜横截 板21的下端与下侧的倾斜横截板21的上端。
并且，提供用于水处理水道的上下交流装置，其特征在于，包含：多 个框架模块23，呈5面都开放的三角支柱状;三角平板22b及墙板24， 粘贴在所述框架模块23的面。
通过本发明，能够迅速且简单地对上下交流形水道进行施工，由此将 无动力上下交流形水道适用于多种方式的水处理装置上，从而能够得到提 高水处理效率的效果。
