申请日2010.07.17
公开(公告)日2011.03.23
IPC分类号E03C1/12; E03F5/04; E03C1/122
摘要
本实用新型公开了一种污废水分流型同层排水系统，包括分流器主体一、三通一、分流器主体二、三通二，其中三通一通过其竖管的一端配合安装在分流器主体一的上端;分流器主体一的侧壁上开设有外接渗水收集器一的积水收集器连接口一;三通二通过其竖管的一端配合安装在分流器主体二的上端;分流器主体二的侧壁上开设有外接渗水收集器二的积水收集器连接口二，三通二的横管口上活动连接有异径管接，且异径管接上开设有直径小于横管直径的连接通口;分流器主体一、分流器主体二的下端出口通过排污立管共同连接至排污总管。本实用新型排水畅通，尤其适合于10层以上高度的敷设;清通方便，排水噪声小，能控制在50分贝以下;敷设成本低，施工方便。

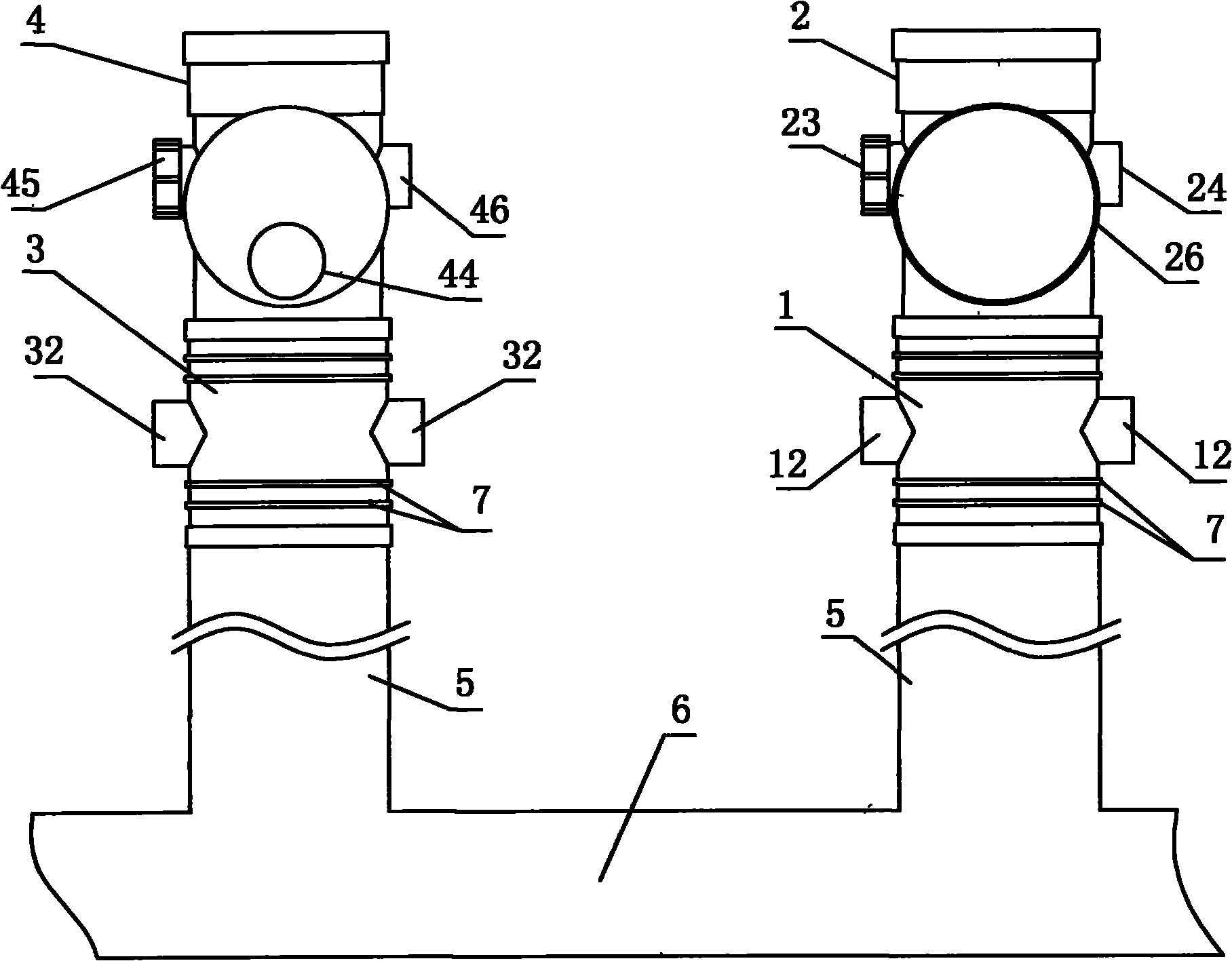

摘要附图
权利要求书
1.一种污废水分流型同层排水系统，其特征在于：包括分流器主体一、三通一、分流器主体二、三通二，其中三通一通过其竖管的一端配合安装在分流器主体一的上端;分流器主体一的侧壁上开设有外接渗水收集器一的积水收集器连接口一;三通二通过其竖管的一端配合安装在分流器主体二的上端;分流器主体二的侧壁上开设有外接渗水收集器二的积水收集器连接口二，三通二的横管口上活动连接有异径管接，且异径管接上开设有直径小于横管直径的连接通口;分流器主体一、分流器主体二的下端出口通过排污立管共同连接至排污总管。
2.如权利要求1所述的污废水分流型同层排水系统，其特征在于：所述渗水收集器一包括上盖一上设置有数个通孔的集水槽一，集水槽一内、上盖一的下方安装有可复位盖板一，集水槽一侧壁通过连接管与积水收集器连接口一相连通;渗水收集器二包括上盖二上设置有数个通孔的集水槽二，集水槽二内、上盖二的下方安装有可复位盖板二，集水槽二侧壁通过连接管与积水收集器连接口二相连通。
3.如权利要求1或2所述的污废水分流型同层排水系统，其特征在于：所述三通一、三通二的竖管壁上均设置有一个清扫口和两个次连接口。
4.如权利要求3所述的污废水分流型同层排水系统，其特征在于：所述积水收集器连接口一开设有两个，且分别位于分流器主体一侧壁的相对两侧;积水收集器连接口二开设有两个，且分别位于分流器主体二侧壁的相对两侧。
5.如权利要求1或4所述的污废水分流型同层排水系统，其特征在于：所述分流器主体一、分流器主体二的外壁上均设置有止水环。
6.如权利要求1所述的污废水分流型同层排水系统，其特征在于：所述异径管接配合插置于横管口上。
说明书
污废水分流型同层排水系统
技术领域
本实用新型涉及一种污废水分流型同层排水系统。
背景技术
现有的建筑同层排水多采用污废水同用一根排污立管的情况，这样既解决了卫生间污废水的排放问题，又节约了建筑成本。但若在10层以上高层建筑中使用污废水合流的同层排水，会存在排水不畅，容易堵塞，且排水噪声大等问题，影响排污立管的使用寿命，主要是因为住在高层的用户与下面各层用户同时使用卫生间的几率增大，排污立管压力大增，严重影响高层用户的使用。
实用新型内容
本实用新型提供一种污废水分流型同层排水系统，该系统排水畅通，尤其适合于10层以上高度的敷设;清通方便，排水噪声小，能控制在50分贝以下;敷设成本低，施工方便。
为实现上述目的，本实用新型所采用的技术方案为：
一种污废水分流型同层排水系统，包括分流器主体一、三通一、分流器主体二、三通二，其中三通一通过其竖管的一端配合安装在分流器主体一的上端;分流器主体一的侧壁上开设有外接渗水收集器一的积水收集器连接口一;三通二通过其竖管的一端配合安装在分流器主体二的上端;分流器主体二的侧壁上开设有外接渗水收集器二的积水收集器连接口二，三通二的横管口上活动连接有异径管接，且异径管接上开设有直径小于横管直径的连接通口;分流器主体一、分流器主体二的下端出口通过排污立管共同连接至排污总管。分流器主体一、分流器主体二可通过混凝土固定安装在下水洞中，三通一、三通二可在分流器主体一、分流器主体二上灵活转动，等卫生器具布置好后，再对其固定，设计灵活，渗水收集器一、渗水收集器二的设置具有防渗漏的优点。
作为上述方案的进一步设置，所述渗水收集器一包括上盖一上设置有数个通孔的集水槽一，集水槽一内、上盖一的下方安装有可复位盖板一，集水槽一侧壁通过连接管与积水收集器连接口一相连通;渗水收集器二包括上盖二上设置有数个通孔的集水槽二，集水槽二内、上盖二的下方安装有可复位盖板二，集水槽二侧壁通过连接管与积水收集器连接口二相连通。这样设置可使渗漏的水从上盖的通孔中进入，进入的水达到一定重量时，盖板被打开，水进入集水槽内，集水槽内的水再通过连接管进入分流器主体后排出，从而有效解决了填充层积水及各管连接处渗水无法排除的隐患。水排出后，盖板复位，防止臭味外溢。
所述三通一、三通二的竖管壁上均设置有一个清扫口和两个次连接口。清扫口可检查三通是否堵塞，并可通过清扫口进行清通。次连接口可分别与台盆、浴盆、地漏等连接。
所述积水收集器连接口一开设有两个，且分别位于分流器主体一侧壁的相对两侧;积水收集器连接口二开设有两个，且分别位于分流器主体二侧壁的相对两侧。
所述分流器主体一、分流器主体二的外壁上均设置有止水环。止水环的设计可挡住水往下渗漏，具有防漏效果。
所述异径管接配合插置于横管口上。
本实用新型污废水分流型同层排水系统，在三通二的横管口上活动配合设置带有小直径连接通口的异径管接，扩大了同层排水系统的适用性，同时在分流器主体侧壁上开设有外接渗水收集器的连接口，有效解决了填充层积水及横支管连接处渗水无法排除的隐患。本实用新型排水畅通，设置两根排污立管，分担其压力，适合于10层以上用户高度的敷设;清通方便，永不堵塞;排水噪声小，能控制在50分贝以下;敷设成本低，施工方便。
