申请日2010.07.17
公开(公告)日2011.03.23
IPC分类号E03F5/04; E03C1/122
摘要
本实用新型公开了一种污废水合流型同层排水系统，包括汇集器主体，该汇集器主体的顶部连接有三通和至少一根横支管，其底部连接有一出水管，其侧壁上部连接有渗水收集器。采用上述结构后，该系统的污水排放管道直接铺设在楼板下，具有不易老化、易维修，防渗漏，防臭气外逸，卫生器具能按自己喜好布置等优点。

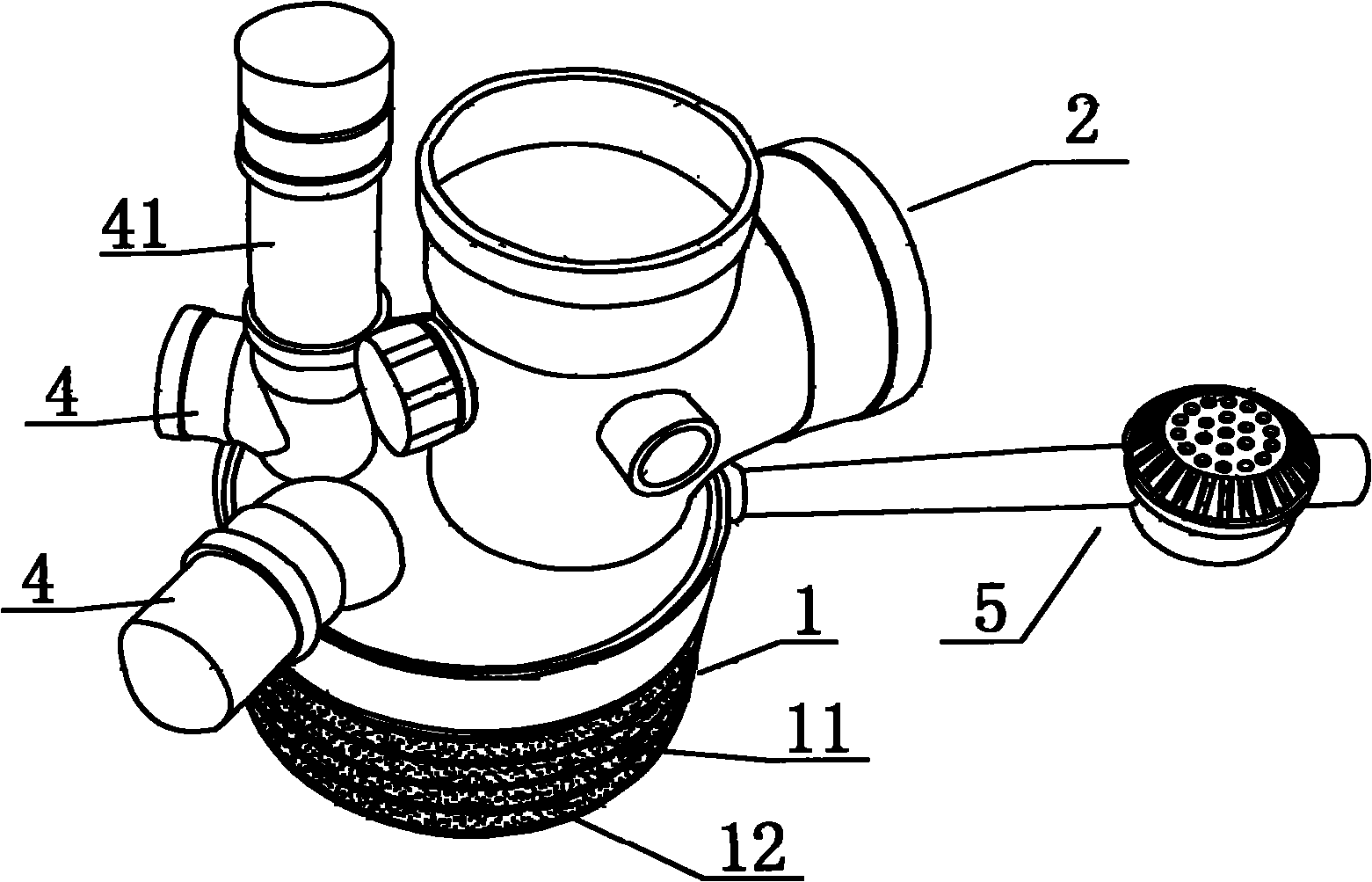

摘要附图
权利要求书
1.一种污废水合流型同层排水系统，其特征在于：包括汇集器主体(1)，该汇集器主体(1)的顶部连接有三通(2)和至少一根横支管(4)，其底部连接有一出水管(3)，其侧壁上部连接有渗水收集器(5)。
2.如权利要求1所述的污废水合流型同层排水系统，其特征在于：所述汇集器主体(1)的顶部连接有两根横支管(4)，其中一根横支管(4)顶部向上延伸有一清扫口(41)。
3.如权利要求1或2所述的污废水合流型同层排水系统，其特征在于：在汇集器主体(1)内设有存水弯(6)，伸进汇集器主体(1)内的横支管(4)能与存水弯(6)内的积水接触。
4.如权利要求1所述的污废水合流型同层排水系统，其特征在于：所述渗水收集器(5)包括集水槽(51)，在集水槽(51)上设有上盖(52)，上盖(52)上设有若干通孔(53)，在集水槽(51)内位于上盖(52)的下方安装有盖板座(56)，在盖板座(56)上设有进水口(57)，进水口(57)处配设有能复位的盖板(55)，在集水槽(51)的相对两侧壁上各设有一连接管(54)。
5.如权利要求1所述的污废水合流型同层排水系统，其特征在于：所述三通(2)包括竖管(21)和横管(22)，在竖管(21)的管壁上设置有一个清扫口(23)和两个次连接口(24)。
6.如权利要求1所述的污废水合流型同层排水系统，其特征在于：所述汇集器主体(1)下部外壁上设置有3～5根止水环(11)，各止水环(11)之间形成环形槽(12)，该环形槽(12)底部采用皮纹设计。
说明书
污废水合流型同层排水系统
技术领域
本实用新型涉及一种污废水合流型的同层排水系统。
背景技术
现有楼房建筑，特别是卫生间内都设有污废水排水系统，污废水排水系统在安装时一般都须在楼板上打洞，把本层的污水排放管道安装在下一层卫生间的顶部，这样存在的问题是：一、污水排放管道因裸露在外，易发生老化、滴漏现象;二、污水排放管道发生滴漏现象时，需到下层维修，给维修工作带来了不便;三、污水排放管道的铺设一般与上下层一致，卫生器具布置受限制;四、臭气易外溢，给生活带来了影响。
实用新型内容
本实用新型提供了一种污废水合流型的同层排水系统，该系统的污水排放管道直接铺设在楼板下，具有不易老化、易维修，防渗漏，防臭气外溢，卫生器具能按自己喜好布置等优点。
为实现上述目的，本实用新型所采用的技术方案为：一种污废水合流型同层排水系统，包括汇集器主体，该汇集器主体的顶部连接有三通和至少一根横支管，其底部连接有一出水管，其侧壁上部连接有渗水收集器。汇集器主体可通过混凝土固定安装在下水洞中，三通和横支管可在汇集器主体上灵活转动，等卫生器具布置好后，再对其固定，设计灵活，渗水收集器的设置具有防渗漏的优点。
作为上述方案的进一步设置，所述汇集器主体的顶部连接有两根横支管，其中一根横支管顶部向上延伸有一清扫口，两根横支管可分别与台盆、浴盆、地漏等连接，清扫口可检查横支管是否堵塞，并可通过清扫口进行清通。
在汇集器主体内设有存水弯，伸进汇集器主体内的横支管能与存水弯内的积水接触，从横支管进入的污废水会先进入存水弯内存储积水，存储满后再溢出，溢出的污废水再从出水管排出，横支管与存水弯内的积水接触，可有效防止臭气外溢，且因多个卫生器具共用一个存水弯，使存水弯内的水不易干涸，从而保证臭气长期不外溢。
所述渗水收集器包括集水槽，在集水槽上设有上盖，上盖上设有若干通孔，在集水槽内位于上盖的下方安装有盖板座，在盖板座上设有进水口，进水口处配设有能复位的盖板，在集水槽的相对两侧壁上各设有一连接管。这样设置可使渗漏的水从上盖的通孔中进入，进入的水达到一定重量时，盖板打开，水从进水口进入集水槽内，集水槽内的水再通过连接管进入汇集器主体后排出，从而有效解决了填充层积水及各管连接处渗水无法排除的隐患。水排出后，盖板复位，防止臭味外溢。
所述三通包括竖管和横管，该竖管以及上述出水管与现有的排污立管连接，横管可与抽水马桶连接，在竖管的管壁上设置有一个清扫口和两个次连接口，清扫口可检查立管是否堵塞，两个次连接口可根据需要来连接卫生器具。
所述汇集器主体下部的外壁上设置有3～5根止水环，各止水环之间形成环形槽，该环形槽底部采用皮纹设计。止水环的设计可挡住水往下渗漏，具有防漏效果。环形槽底部采用皮纹设计，提高了其粗糙度，增加了现浇混凝土与汇集器主体外壁之间的粘合力，使其连接更加紧密，更加不易发生现浇的混凝土开裂的情况。
本实用新型污废水合流型同层排水系统，直接铺设在楼板下，具有不易老化、易维修，防渗漏，防臭气外溢，卫生器具能按自己喜好布置等优点。本实用新型排水畅通，适合于10层以下高度楼层的敷设;清通方便，永不堵塞;排水噪声小，能控制在50分贝以下;敷设成本低，施工方便。
