申请日2010.07.17
公开(公告)日2010.12.08
IPC分类号E03C1/12; E03F5/04
摘要
本发明公开了一种带渗水收集功能的污废水同层排水汇集器，包括一汇集器主体，在汇集器主体底部设有一出水口，顶部配设有封盖;在封盖上设有一主进水口和至少一个次进水口并在其侧壁上开设有一环形槽，环形槽内至少设有一渗水收集孔;在汇集器主体的侧壁上部设有一连接环，连接环上开设有一渗水收集连接口，该渗水收集连接口与环形槽位置对应，并连接有渗水收集器。采用上述结构后，本发明能有效解决填充层积水以及横支管连接处渗水的问题。

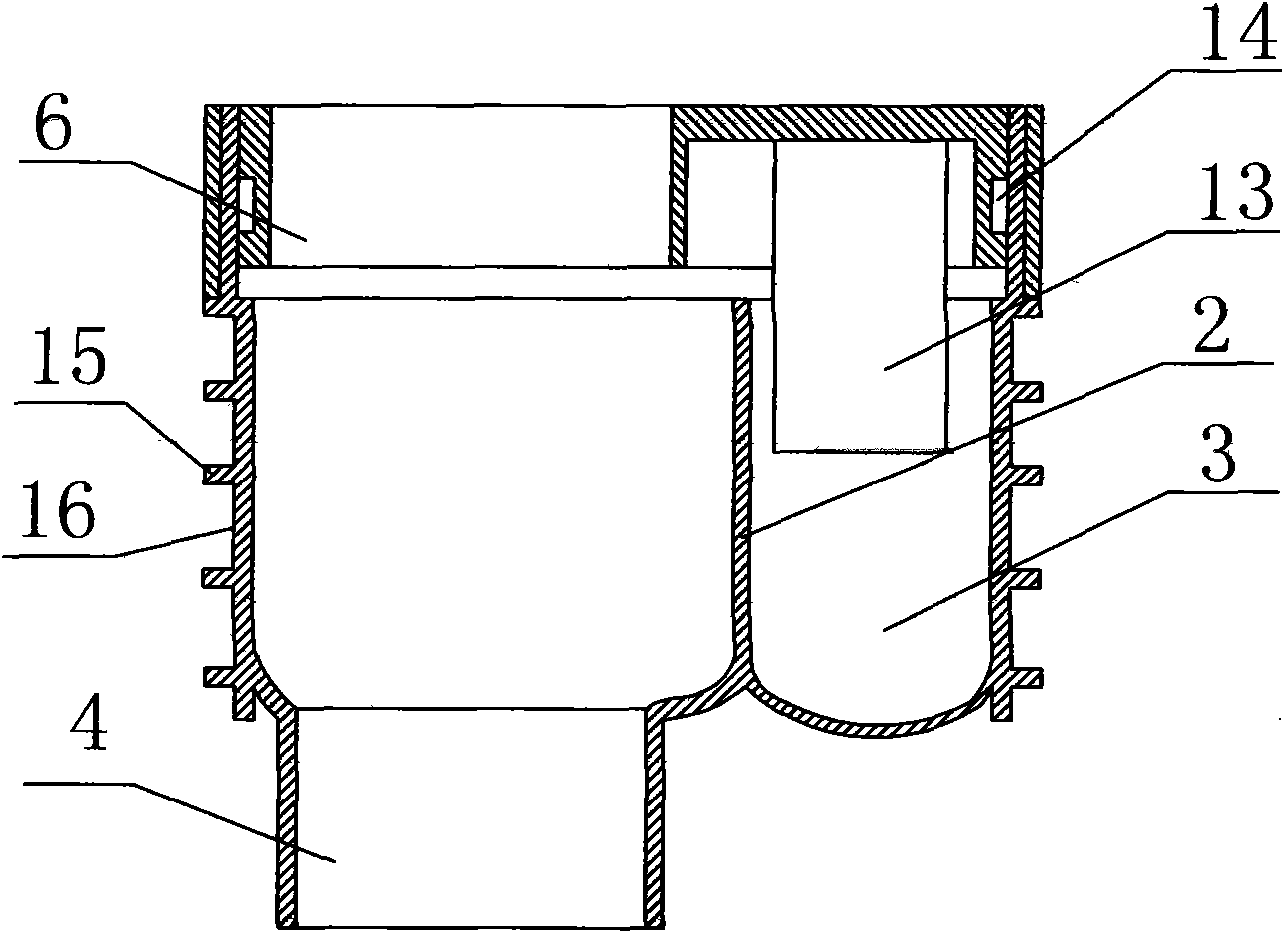

摘要附图
权利要求书
1.一种带渗水收集功能的污废水同层排水汇集器，其特征在于：包括一汇集器主体(1)，在汇集器主体(1)底部设有一出水口(4)，顶部配设有封盖(5);在封盖(5)上设有一主进水口(6)和至少一个次进水口(7)并在其侧壁上开设有一环形槽(14)，环形槽(14)内至少设有一渗水收集孔(10);在汇集器主体(1)的侧壁上部配设有一连接环(8)，连接环(8)上开设有一渗水收集连接口(9)，该渗水收集连接口(9)与环形槽(14)位置对应，并连接有渗水收集器(12)。
2.如权利要求1所述的带渗水收集功能的污废水同层排水汇集器，其特征在于：所述汇集器主体(1)内设有一挡板(2)，通过挡板(2)将汇集器主体(1)内部分为两部分，一部分是存水弯(3)，另一部分与汇集器主体(1)底部的出水口(4)相通，存水弯(3)的高度低于汇集器主体(1);所述主进水口(6)与出水口(4)对应设置，次进水口(7)与存水弯(3)对应设置并在次进水口(7)上设有次进水管(13)，次进水管(13)伸进存水弯(3)内，能与存水弯(3)内的积水接触。
3.如权利要求1所述的带渗水收集功能的污废水同层排水汇集器，其特征在于：所述渗水收集器(12)包括集水槽(121)，在集水槽(121)上设有上盖(122)，上盖(122)上设有若干通孔(123)，在集水槽(121)内位于上盖(122)的下方安装有盖板座(126)，在盖板座(126)上设有进水孔(127)，进水孔(127)处配设有一能复位的盖板(125)，在集水槽(121)的相对两侧壁上各设有一连接管(124)。
4.如权利要求3所述的带渗水收集功能的污废水同层排水汇集器，其特征在于：所述盖板座(126)与盖板(125)通过转动轴(128)连接在一起，在盖板(125)上位于转动轴(128)一侧设有重物(129)，另一侧与进水孔(127)配合，恰能挡住进水孔(127)。
5.如权利要求1所述的带渗水收集功能的污废水同层排水汇集器，其特征在于：所述汇集器主体(1)侧壁下部设置有3～5根止水环(15)，各止水环(15)之间形成环形槽(16)，该环形槽(16)底部采用皮纹设计。
说明书
带渗水收集功能的污废水同层排水汇集器
技术领域
本发明涉及一种带渗水收集功能的污废水同层排水汇集器，浇注于楼面上，可与楼层中的排污立管连接。
背景技术
同层排水系统是目前大力推广应用的一种卫生间排水系统，主要是通过楼板沉降后铺设排水部件及管路，并根据需求依次连接，然后回填轻质混凝土，切出超出地面的接口，最后铺上面板，面板与地面平齐。同层排水系统具有产权明晰、排水管路的安装和维修不干扰下层住户、卫生器具的布置限制性较小等优点而被人们所认同。但是，填充层积水以及横支管连接处渗水，一直是人们有待解决的问题，在长年渗水、积水情况下，都会向下层渗透，对下层住户带来影响。
发明内容
本发明提供了一种带渗水收集功能的污废水同层排水汇集器，可以解决填充层积水以及横支管连接处渗水的问题。
为实现上述目的，本发明所采用的技术方案为：一种带渗水收集功能的污废水同层排水汇集器，包括一汇集器主体，在汇集器主体底部设有一出水口，顶部配设有封盖;在封盖上设有一主进水口和至少一个次进水口并在其侧壁上开设有一环形槽，环形槽内至少设有一渗水收集孔;在汇集器主体的侧壁上部设有一连接环，连接环上开设有一渗水收集连接口，该渗水收集连接口与环形槽位置对应，并连接有渗水收集器。汇集器主体可通过混凝土固定安装在楼面中，出水口与楼层中的排污立管连接，主进水口可连接三通，通过三通再连接排污立管，三通、次进水口与卫生器具之间可布置横支管，渗水收集器埋设在横支管连接处下方附近，可有效收集填充层积水以及横支管连接处产生的渗水，所述渗水收集连接口能根据横支管连接处的位置(主要是卫生器具与横支管连接位置)进行相应调整，主要是连接环能在汇集器主体上转动，连接环的设置方便了住户对卫生器具的布置，等连接环上的渗水收集连接口定下方向后，便可在渗水收集连接口对应的汇集器主体上打出一个孔，通过该孔使环形槽与渗水收集连接口相通，这样便可将渗水收集器收集到的渗水通过环形槽、环形槽内的渗水收集孔引入排污立管后排出。所述环形槽的设置减免了操作上麻烦，不用将渗水收集孔、渗水收集连接口对应设置在一起，只要渗水收集连接口定下方向后，再在渗水收集连接口对应的汇集器主体上打出一个孔即可。
作为上述方案的进一步设置，所述汇集器主体内设有一挡板，通过挡板将汇集器主体内部分为两部分，一部分是存水弯，另一部分与汇集器主体底部的出水口相通，存水弯的高度低于汇集器主体;所述主进水口与出水口对应设置，次进水口与存水弯对应设置并在次进水口上设有次进水管，次进水管伸进存水弯内，能与存水弯内的积水接触。从次进水管进入的污废水会先进入存水弯内存储积水，因存水弯的高度低于汇集器主体，存储满后会再溢出，溢出的污废水再从出水管排出，次进水管与存水弯内的积水接触，可有效防止臭气外溢，且因次进水管一般与台盆、浴盆、地漏等连接，使多个卫生器具共用一个存水弯，使存水弯内的水不易干涸，从而保证臭气长期不外溢。
所述渗水收集器包括集水槽，在集水槽上设有上盖，上盖上设有若干通孔，在集水槽内位于上盖的下方安装有盖板座，在盖板座上设有进水孔，进水孔处配设有一能复位的盖板，在集水槽的相对两侧壁上各设有一连接管。所述盖板座与盖板通过转动轴连接在一起，在盖板上位于转动轴一侧设有重物，另一侧与进水孔配合，恰能挡住进水孔。上述设置可使渗漏的渗水从上盖的通孔进入，进入的渗水达到一定重量时，盖板打开，渗水从进水孔进入集水槽内，集水槽内的渗水再通过连接管进入汇集器主体后排出，从而有效解决了填充层积水及各管连接处渗水无法排除的隐患。渗水排出后，盖板在重物的作用下复位，挡住进水孔，也具有防止臭味外溢的效果。
所述汇集器主体侧壁下部设置有3～5根止水环，各止水环之间形成环形槽，该环形槽底部采用皮纹设计。止水环的设计可挡住水往下渗漏，具有防漏效果。环形槽底部采用皮纹设计，提高了其粗糙度，增加了现浇混凝土与汇集器主体外壁之间的粘合力，使其连接更加紧密，更加不易发生现浇的混凝土开裂的情况。
采用上述结构后，本发明渗水收集器的设置，有效解决了填充层积水以及横支管连接处渗水的问题。
