申请日2017.10.21
公开(公告)日2018.01.12
IPC分类号C02F1/00; F22B33/18; F23G7/00; F23L5/02
摘要
本发明公开了一种化工生产污水处理装置，包括污水处理箱，污水处理箱顶端的一侧设有进水口，污水处理箱底端的一侧通过排污管与焚烧炉的一侧连接，焚烧炉的顶端固定连接有集水箱，集水箱顶端的一侧设有导热管，焚烧炉底部的内部嵌接设有布风板。本发明通过设有的加料口方便工作人员向焚烧炉内加入燃料，供点火器点燃对内部残渣进行焚烧，通过设有的风机为焚烧炉内提供氧气，起到促进燃烧的作用，通过设有的烟雾净化器对焚烧后的烟雾进行净化，防止烟雾直接排出污染环境，通过设有的三脚架起到更稳定的作用，通过设有的销孔和螺杆方便对过滤箱进行拆卸和安装，方便对过滤箱内部进行零件的修理和管道的清洗。
权利要求书

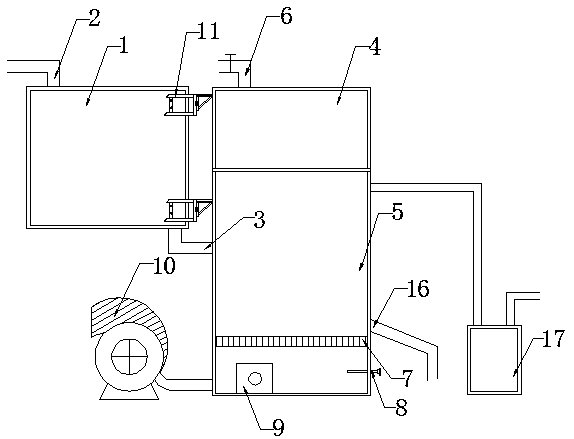

1.化工生产污水处理装置，包括污水处理箱(1)，其特征在于，所述污水处理箱(1)顶端的一侧设有进水口(2)，所述污水处理箱(1)底端的一侧通过排污管(3)与焚烧炉(5)的一侧连接，所述焚烧炉(5)的顶端固定连接有集水箱(4)，所述集水箱(4)顶端的一侧设有导热管(6)，所述焚烧炉(5)底部的内部嵌接设有布风板(7)，所述焚烧炉(5)底部的一侧通过连接管与风机(10)的出风口连接，所述焚烧炉(5)底部的另一侧安装设有点火器(8)，所述焚烧炉(5)顶部的一侧设有出烟口，所述出烟口通过连接管与烟雾净化器(17)的进烟口连接，所述布风板(7)顶部一端的炉壁设有排污口(16)，所述污水处理箱(1)底端和顶端的一侧均通过销钉和销孔(14)与方形固定板(11)连接，两个所述方形固定板(11)的一侧通过连接板和固定件(13)与三脚架(12)固定连接，所述三脚架(12)顶部的一侧设有螺杆(15)，两个所述三脚架(12)通过螺杆(15)分别与集水箱(4)和焚烧炉(5)顶部的一侧设有的螺孔螺纹连接，所述烟雾净化器(17)与风机(10)均通过开关与电源电性连接。
2.根据权利要求1所述的化工生产污水处理装置，其特征在于，所述导热管(6)上设有电磁阀门，所述电磁阀门通过开关与电源电性连接。
3.根据权利要求1所述的化工生产污水处理装置，其特征在于，所述焚烧炉(5)的底部设有加料口(9)。
4.根据权利要求1所述的化工生产污水处理装置，其特征在于，所述焚烧炉(5)上设有的出烟口与连接管的连接处设有密封橡胶圈。
5.根据权利要求1所述的化工生产污水处理装置，其特征在于，所述烟雾净化器(17)的型号为WF001T。
6.根据权利要求1所述的化工生产污水处理装置，其特征在于，所述风机(10)的进风口处安装设有防尘网。
说明书
化工生产污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种化工生产污水处理装置。
背景技术
目前，化工生产中，会产生一些化工污水，这些污水中不仅含有重金属离子，还富含有粉尘状的化工材料，然而目前现有的污水处理是将污水过滤、净化、消毒，然后将留下的残渣排出，从而得到对污水的净化，这样对残渣里残留的化工等能源材料造成浪费，同时残渣的直接排出对环境容易造成污染，因此我们对此做出改进，提出一种化工生产污水处理装置。
发明内容
为解决现有技术存在的污水处理后对残渣没有进行处理导致能源浪费和环境污染的缺陷，本发明提供一种化工生产污水处理装置。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明提供的化工生产污水处理装置，包括污水处理箱，所述污水处理箱顶端的一侧设有进水口，所述污水处理箱底端的一侧通过排污管与焚烧炉的一侧连接，所述焚烧炉的顶端固定连接有集水箱，所述集水箱顶端的一侧设有导热管，所述焚烧炉底部的内部嵌接设有布风板，所述焚烧炉底部的一侧通过连接管与风机的出风口连接，所述焚烧炉底部的另一侧安装设有点火器，所述焚烧炉顶部的一侧设有出烟口，所述出烟口通过连接管与烟雾净化器的进烟口连接，所述布风板顶部一端的炉壁设有排污口，所述污水处理箱底端和顶端的一侧均通过销钉和销孔与方形固定板连接，两个所述方形固定板的一侧均通过连接板和固定件与三脚架固定连接，所述三脚架顶部的一侧设有螺杆，两个所述三脚架通过螺杆分别与集水箱和焚烧炉顶部的一侧设有的螺孔螺纹连接，所述烟雾净化器与风机均通过开关与电源电性连接。
进一步的，所述导热管上设有电磁阀门，所述电磁阀门通过开关与电源电性连接。
进一步的，所述焚烧炉的底部设有加料口。
进一步的，所述焚烧炉上设有的出烟口与连接管的连接处设有密封橡胶圈。
进一步的，所述烟雾净化器的型号为WF001T。
进一步的，所述风机的进风口处安装设有防尘网。
与现有技术相比，本发明具有如下有益效果：该种化工生产污水处理装置，通过设有的加料口方便工作人员向焚烧炉内加入燃料，供点火器点燃对内部残渣进行焚烧，通过设有的风机为焚烧炉内提供空气，起到促进燃烧的作用，通过设有的烟雾净化器对焚烧后的烟雾进行净化，防止烟雾直接排出污染环境，通过设有的三脚架起到更稳定的作用，通过设有的销孔和螺杆方便对过滤箱进行拆卸和安装，方便对过滤箱内部进行零件的修理和管道的清洗，通过设有的导热管将集水箱内的热蒸气导出，应用到其他装置和设备中，从而对焚烧产生的热量进行利用，不会造成能源的浪费。
