申请日2015.07.02
公开(公告)日2015.12.02
IPC分类号C02F1/04
摘要
本实用新型属于废水处理设备技术领域，具体涉及一种用于油脂化工废水处理的三效蒸发器，包括第一效蒸发器、第二效蒸发器、第三效蒸发器、管式热交换器和蒸汽热泵，管式热交换器可以提高进料温度，缩短母液在第一效蒸发器的加热时间，减少蒸发器耗汽量，蒸汽热泵能提高已使用的二次蒸汽压力并使蒸汽重新使用，提高蒸汽利用率，降低总蒸汽消耗，节约成本。
权利要求书

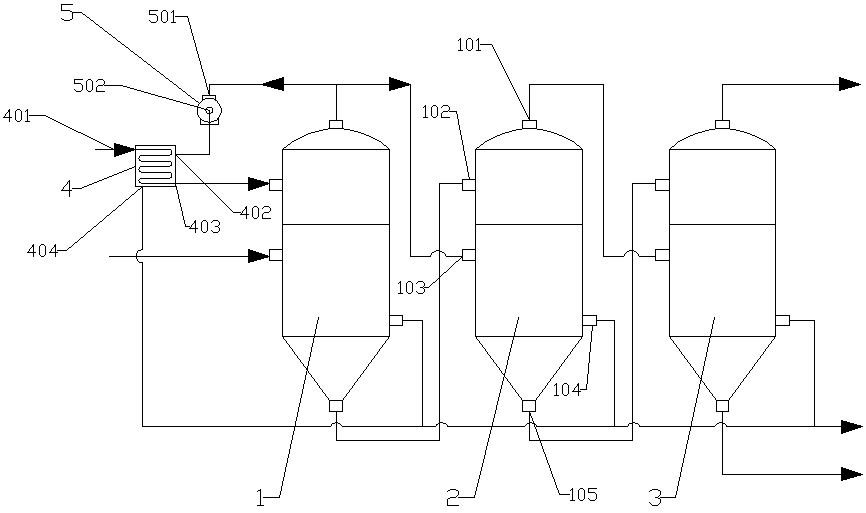

1.一种用于油脂化工废水处理的三效蒸发器，其特征在于：包括第一效蒸发器、第二效蒸发器、第三效蒸发器、管式热交换器和蒸汽热泵，第一效蒸发器、第二效蒸发器和第三效蒸发器的顶端均设有蒸汽出口，中部均设有进料口、蒸汽入口和冷凝水出口，底端均设有出料口;所述管式热交换器的上部设有物料入口和气体入口，下部设有物料出口和冷却水出口;所述蒸汽热泵设有进气口和出气口;管式热交换器的物料出口连接第一效蒸发器的进料口，第一效蒸发器的出料口连接第二效蒸发器的进料口，第二蒸发器的出料口连接第三效蒸发器的进料口;第一效蒸发器的蒸汽出口的管路分为两支，一支连接蒸汽热泵的进气口，另一支连接第二效蒸发器的蒸汽入口，第二效蒸发器的蒸汽出口连接第三效蒸发器的蒸汽入口;蒸汽热泵的出气口连接管式热交换器的气体入口;管式热交换器的冷却水出口与第一效蒸发器、第二效蒸发器、第三效蒸发器的三个冷凝水出口通过管路连接为一路。
说明书
一种用于油脂化工废水处理的三效蒸发器
技术领域
本实用新型属于废水处理设备技术领域，具体涉及一种用于油脂化工废水处理的三效蒸发器。
背景技术
随着油脂化学工业的快速壮大，并向规模化、集约化方向发展，油脂化工行业工业规模和产品品质已经达到一定的水平，而油脂化工废水是油脂化学工业生产过程中最难治理的部分，其废水通常含有大量的盐类和有机物，处理难度大。三效蒸发器可用于废水处理，对盐类进行回收，三效蒸发器对于蒸汽的使用量比较大，为了节约废水处理的成本，有必要提供一种蒸汽利用率高的用于油脂化工废水处理的三效蒸发器。
发明内容
为了实现以上发明目的，本实用新型提供了一种用于油脂化工废水处理的三效蒸发器，包括第一效蒸发器、第二效蒸发器、第三效蒸发器、管式热交换器和蒸汽热泵，第一效蒸发器、第二效蒸发器和第三效蒸发器的顶端均设有蒸汽出口，中部均设有进料口、蒸汽入口和冷凝水出口，底端均设有出料口;所述管式热交换器的上部设有物料入口和气体入口，下部设有物料出口和冷却水出口;所述蒸汽热泵设有进气口和出气口;管式热交换器的物料出口连接第一效蒸发器的进料口，第一效蒸发器的出料口连接第二效蒸发器的进料口，第二蒸发器的出料口连接第三效蒸发器的进料口;第一效蒸发器的蒸汽出口的管路分为两支，一支连接蒸汽热泵的进气口，另一支连接第二效蒸发器的蒸汽入口，第二效蒸发器的蒸汽出口连接第三效蒸发器的蒸汽入口;蒸汽热泵的出气口连接管式热交换器的气体入口;管式热交换器的冷却水出口与第一效蒸发器、第二效蒸发器、第三效蒸发器的三个冷凝水出口通过管路连接为一路。
采用以上设计的有益效果是：管式热交换器可以提高进料温度，缩短母液在第一效蒸发器的加热时间，减少蒸发器耗汽量，蒸汽热泵能提高已使用的二次蒸汽压力并使蒸汽重新使用，提高蒸汽利用率，降低总蒸汽消耗，节约成本。
