申请日2014.05.09
公开(公告)日2014.10.15
IPC分类号C02F1/32
摘要
本实用新型公开了一种新型高效节能废水处理装置,属于工业废水处理技术领域,具体涉及一种利用改性半导体氧化物二氧化钛为光催化剂,紫外可见光作为光源驱动反应对工业废水进行催化降解,解决废水处理设备能耗高、价格昂贵、二次污染的装置。本处理装置包括:反应罐,用于提供净化废水场所;中空管,用于放置紫外灯管;喷气环,用于向反应罐的废水中通气;内环形挡板和外环形挡板形状相同,用于交替接收工业废水水流。本实用新型大大提高光催化反应效率,使二氧化钛更好的分散,避免了二氧化钛在水中凝聚,可以有效的提高废水的处理效率。
权利要求书
1.一种新型高效节能废水处理装置,主要包括:
反应罐(1),用于提供净化废水场所;
中空管(4),用于放置紫外灯管;
喷气环(5),用于向反应罐的废水中通气;
内环形挡板(6、7、8、9)和外环形挡板(10、11、12),用于交替接收反应罐的废水。
2.根据权利要求1所述新型高效节能废水处理装置,其特征在于:所述反应罐(1)呈中空圆柱型,左侧为进气管道(2),右上侧为进水口(3),中间固定有中空管(4),右下侧带有排水口(15)。
3.根据权利要求2所述新型高效节能废水处理装置,其特征在于:所述中间固定有中空管(4)中带有紫外灯(13)。
4.根据权利要求3所述新型高效节能废水处理装置,其特征在于:所述进气管道(2)左侧安装有进气阀门(14),进气阀门右侧通过管道连接七个相同的喷气环(5),喷气环(5)上表面带有喷气小孔(16)。
5.根据权利要求4所述新型高效节能废水处理装置,其特征在于:所述内环形挡板(6、7、8、9)和外环形挡板(10、11、12)中固定有喷气环(5)。
说明书
一种新型高效节能废水处理装置
技术领域
本实用新型涉及一种新型高效节能废水处理装置,尤其涉及一种光催化二氧化钛处 理工业废水的装置。
背景技术
随着工业的迅速发展,环境污染问题日趋严重。因此,开发一种能对各种水污染进 行有效治理、适用范围广、能耗低和具有深度氧化能力的污水处理技术势在必行。工业 污水和一般生活污水中存在的污染物主要包括有机染料、无机离子、固体颗粒或胶体、 微生物等。对于含有这些污染物的工业废水,通常的处理手段有是通过絮凝、电解沉积、 物理吸附(包括过滤)、化学处理、微生物降解等。其中,目前应用较为广泛的有絮凝、 生物降解和吸附过滤,絮凝和吸附过滤对于污水中可溶性有机物和无机离子效果较差, 还需要经过后续进一步处理才能去除,传统污的水处理手段所带来的高能耗、二次污染、 处理效率低等不足。
发明内容
本发明克服了现有技术的不足,提供了一种新型高效节能废水处理装置,本实用新 型的目的是提供一种结构简单、操作方面、造价低的光催化反应装置,可进行高效化、 连续化循环水处理作业,处理废水过程易控制,实验精度和效率值高,实现节能减排效 果。
为实现上述目的,本实用新型采用的技术方案是:一种新型高效节能废水处理装置, 其特征在于:
一种新型高效节能废水处理装置主要包括:
反应罐(1),用于提供净化废水场所;
中空管(4),用于放置紫外灯管;
喷气环(5),用于向反应罐的废水中通气;
内环形挡板(6、7、8、9)和外环形挡板(10、11、12),用于交替接收反应罐的 废水。

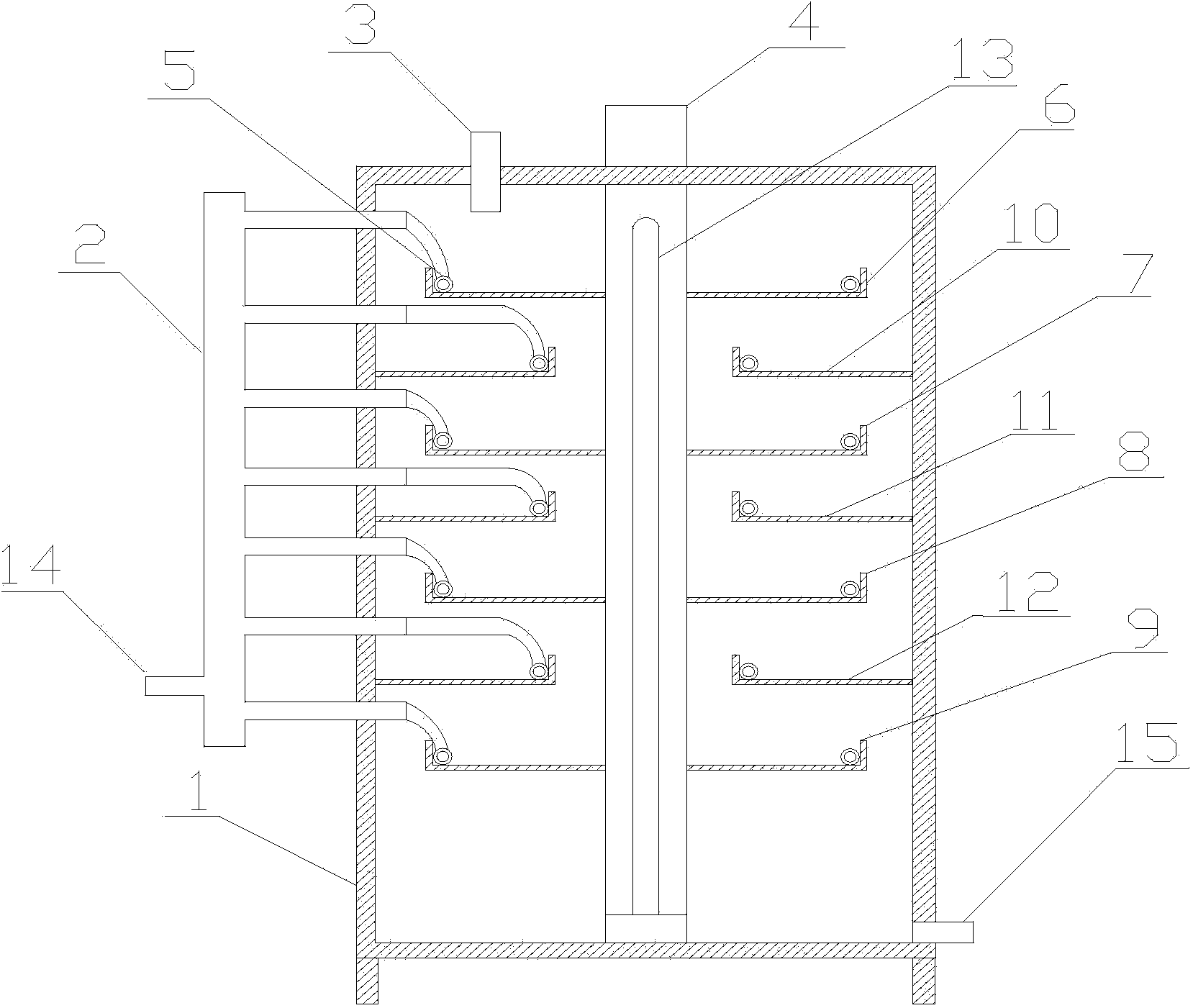

优选的,所述反应罐(1)呈中空圆柱型,左侧为进气管道(2),右上侧为进水口 (3),中间固定有中空管(4),右下侧带有排水口(15)。
优选的,所述中间固定有中空管(4)中带有紫外灯(13)。
优选的,所述进气管道(2)左侧安装有进气阀门(14),进气阀门右侧通过管道连 接七个相同的喷气环(5),喷气环(5)上表面带有喷气小孔(16)。
进一步的,所述内环形挡板(6、7、8、9)和外环形挡板(10、11、12)中固定有 喷气环(5)。
工作原理:
本实用新型是利用改性半导体氧化物二氧化钛为光催化剂,紫外可见光作为光源来 驱动反应,对工业废水进行催化降解。
与现有技术相比,本发明的优点是:
通过独特的多层环形挡板结构延缓水流速度,从而增加二氧化钛曝光时间,克服了 传统光催化曝光时间短,二氧化钛易凝结的缺点;采用光源的紫外灯置于反应罐的轴心 位置最大限度的利用了紫外光;光照处理废水的同时氧气从通氧装置的多个小孔喷出, 使废水富含氧,大大提高光催化反应效率并且使废水形成湍流,从而使二氧化钛更好的 分散。
