申请日2015.07.02
公开(公告)日2015.11.25
IPC分类号C02F3/30
摘要
本实用新型公开了一种混合型一体化村镇生活污水处理设备，包括生化反应器和集成设备间，所述集成设备间与所述生化反应器并排设置，所述生化反应器中设有缺氧池和好氧池，所述缺氧池的外壁上设有进水口，所述缺氧池内悬挂有填料，所述缺氧池和好氧池之间的下端部分设有连通口，所述好氧池内固设有曝气槽，所述好氧池内填充有活性污泥，所述集成设备间内固设有UF超滤膜装置，所述UF超滤膜装置与所述好氧池之间相互连通，该混合型一体化村镇生活污水处理设备能够减小设备体积，节省占地面积，降低使用成本，便于清洗、防止污泥膨胀。
权利要求书

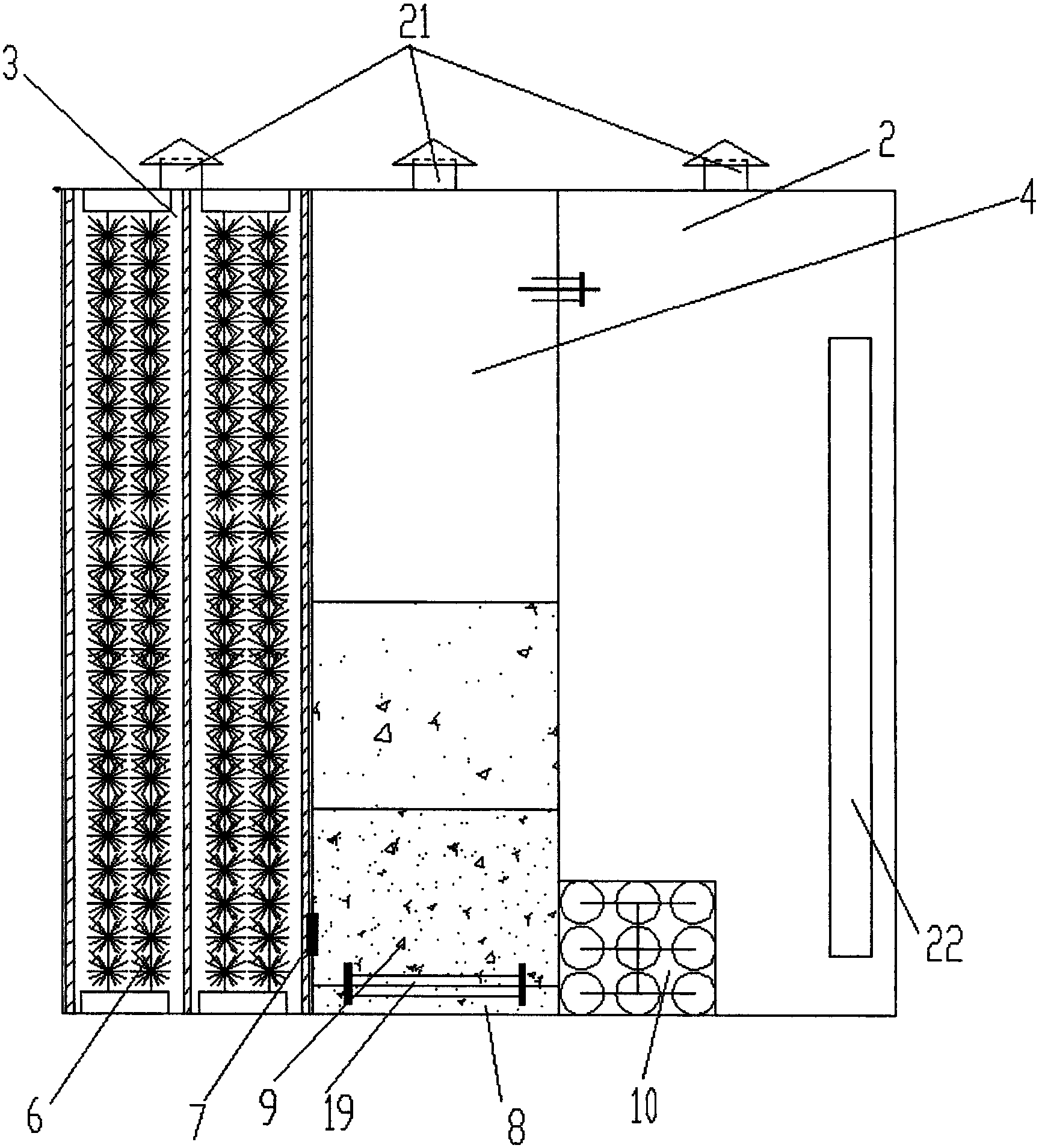

1.一种混合型一体化村镇生活污水处理设备，包括生化反应器(1)和集成设备间(2)，所述集成设备间与所述生化反应器并排设置，其特征在于：所述生化反应器中设有缺氧池(3)和好氧池(4)，所述缺氧池的外壁上设有进水口(5)，所述缺氧池内悬挂有填料(6)，所述缺氧池和好氧池之间的下端部分设有连通口(7)，所述好氧池内固设有曝气槽(8)，所述好氧池内填充有活性污泥(9)，所述集成设备间内固设有UF超滤膜装置(10)，所述UF超滤膜装置与所述好氧池之间相互连通。
2.根据权利要求1所述的混合型一体化村镇生活污水处理设备，其特征在于：所述集成设备间位于靠近所述好氧池的一侧，所述UF超滤膜装置位于所述集成设备间的下端部分，所述UF超滤膜装置与所述好氧池之间连通有进水管(11)和回流管(12)，所述UF超滤膜装置中的超滤膜为管式UF超滤膜。
3.根据权利要求2所述的混合型一体化村镇生活污水处理设备，其特征在于：所述集成设备间内部固设一回流泵(13)，所述回流泵与所述回流管连接。
4.根据权利要求3所述的混合型一体化村镇生活污水处理设备，其特征在于：所述UF超滤膜装置上设有排水管(14)，所述集成设备间的内部底端固设一吸引泵(15)，所述吸引泵与所述排水管连接。
5.根据权利要求4所述的混合型一体化村镇生活污水处理设备，其特征在于：所述集成设备间的内部底端还固设一鼓风机(16)，所述集成设备间的底部外壁上设有通风口(17)。
6.根据权利要求1所述的混合型一体化村镇生活污水处理设备，其特征在于：所述填料为弹性填料，所述缺氧池内部的上、下两端均固定有PP板条(18)，所述弹性填料的两端分别固定在所述缺氧池上、下两端的PP板条上。
7.根据权利要求1所述的混合型一体化村镇生活污水处理设备，其特征在于：所述曝气槽位于所述好氧池的底部，所述曝气槽中固设有曝气管(19)。
8.根据权利要求1-7中任意一项所述的混合型一体化村镇生活污水处理设备，其特征在于：所述生化反应器的上端可拆卸固设有盖板(20)，所述缺氧池、好氧池和集成设备间的顶部均设有向上凸起的排气孔(21)。
9.根据权利要求8所述的混合型一体化村镇生活污水处理设备，其特征在于：所述集成设备间中固设有控制柜(22)，所述集成设备间远离所述好氧池的一侧上安装一带锁的门(23)，所述门的下端部分设有通风口，所述门的中间部分上固设一把手(24)。
说明书
混合型一体化村镇生活污水处理设备
技术领域
本实用新型涉及环保工程中生活污水处理工艺技术领域，具体 而言，涉及一种混合型一体化村镇生活污水处理设备。
背景技术
现有的生活污水处理设备的主要结构为：A/O工艺由缺氧池和 好氧池串联而成，好氧池后设置二沉池，部分沉淀污泥回流至缺氧 池，同时将好氧池内混合液回流至缺氧池;这种设备的污水处理技 术为A/O工艺，即缺氧-好氧污水处理工艺。
它的原理是：A/O优越性是除了使有机污染物得到降解之外， 还具有一定的脱氮除磷功能。在缺氧段异养菌将污水中的悬浮污染 物和可溶性有机物水解为有机酸，使大分子有机物分解为小分子有 机物，不溶性的有机物转化成可溶性有机物，当这些经缺氧水解的 产物进入好氧池进行好氧处理时，提高污水的可生化性，提高氧的 效率;在缺氧段异养菌将蛋白质、脂肪等污染物进行氨化游离出氨， 在充足供氧条件下，自养菌的硝化作用将NH3-N(NH4+)氧化为NO3-， 通过回流控制返回至A池，在缺氧条件下，异氧菌的反硝化作用将 NO3-还原为分子态氮(N2)完成C、N、O在生态中的循环，实现污水 无害化处理。
这种污水处理设备由于没有独立的污泥回流系统，从而不能培 养出具有独特功能的污泥，难降解物质的降解率较低;而且A/O工 艺中的二沉池占地面积大，内循环较高时运行费用大，污泥泥龄短， 容易产生污泥膨胀等问题，污泥产量高使产生的活性污泥容易造成 二次污染，处理费用大。
实用新型内容
本实用新型的目的在于克服现有技术存在的以上问题，提供一 种混合型一体化村镇生活污水处理设备，能够减小设备体积，节省 占地面积，降低使用成本，便于清洗、防止污泥膨胀。
为实现上述技术目的，达到上述技术效果，本实用新型通过以 下技术方案实现：
一种混合型一体化村镇生活污水处理设备，包括生化反应器和 集成设备间，所述集成设备间与所述生化反应器并排设置，其特征 在于：所述生化反应器中设有缺氧池和好氧池，所述缺氧池的外壁 上设有进水口，所述缺氧池内悬挂有填料，所述缺氧池和好氧池之 间的下端部分设有连通口，所述好氧池内固设有曝气槽，所述好氧 池内填充有活性污泥，所述集成设备间内固设有UF超滤膜装置，所 述UF超滤膜装置与所述好氧池之间相互连通。
作为本实用新型的进一步改进，所述集成设备间位于靠近所述 好氧池的一侧，所述UF超滤膜装置位于所述集成设备间的下端部分， 所述UF超滤膜装置与所述好氧池之间连通有进水管和回流管，所述 UF超滤膜装置中的超滤膜为管式UF超滤膜。
作为本实用新型的进一步改进，所述集成设备间内部固设一回 流泵，所述回流泵与所述回流管连接。
作为本实用新型的进一步改进，所述UF超滤膜装置上设有排水 管，所述集成设备间的内部底端固设一吸引泵，所述吸引泵与所述 排水管连接。
作为本实用新型的进一步改进，所述集成设备间的内部底端还 固设一鼓风机，所述集成设备间的底部外壁上设有通风口。
作为本实用新型的进一步改进，所述填料为弹性填料，所述缺 氧池内部的上、下两端均固定有PP板条，所述弹性填料的两端分别 固定在所述缺氧池上、下两端的PP板条上。
作为本实用新型的进一步改进，所述曝气槽位于所述好氧池的 底部，所述曝气槽中固设有曝气管。
作为本实用新型的进一步改进，所述生化反应器的上端可拆卸 固设有盖板，所述缺氧池、好氧池和集成设备间的顶部均设有向上 凸起的排气孔。
作为本实用新型的进一步改进，所述集成设备间中固设有控制 柜，所述集成设备间远离所述好氧池的一侧上安装一带锁的门，所 述门的下端部分设有通风口，所述门的中间部分上固设一把手。
本实用新型的有益效果是：1、反应器对进水负荷(水质及水量) 的各种变化具有很好的适应性耐冲击负荷，出水水质稳定;
2、剩余污泥产量低(近乎零污泥排放)，降低了污泥处理费用;
3、工艺流程简单、结构紧凑、占地面积小，不受设置场所限制， 适合于任何场合;
4、硝化效率和降解效率大大提高，可去除氨氮及难降解有机物;
5、设备体积小，操作管理方便，易于实现自动化;
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了 解本实用新型的技术手段，并可依照说明书的内容予以实施，以下 以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型 的具体实施方式由以下实施例及其附图详细给出。
