申请日2014.07.01
公开(公告)日2014.11.19
IPC分类号C02F1/44
摘要
本实用新型提供了一种布水环及污水处理罐。其中，布水环包括：布水罩和溢流板;布水罩与上端与污水处理罐的固定连接，下端与污水处理罐的内壁之间具有间隙，形成布水口;溢流板的下端与污水处理罐相连接，上端与布水罩的顶壁之间具有间隙，其中，污水处理罐上设置有进水口。本实用新型提供的布水环，沿污水处理罐的周向，进水口通过布水环与污水处理罐的内腔相连通，布水环将水的无序流动转化为平稳的层流，从而使污水处理罐内部水流平稳层流，进而保证了污水进入污水处理罐的内腔时，不会造成对污水处理罐内部层流的水流的造成破坏，保护污水处理罐内部膜，同时能够形成对污水处理罐内壁沉积污染物的冲刷，对污水处理罐内部沉积污染物进行汇集。
权利要求书

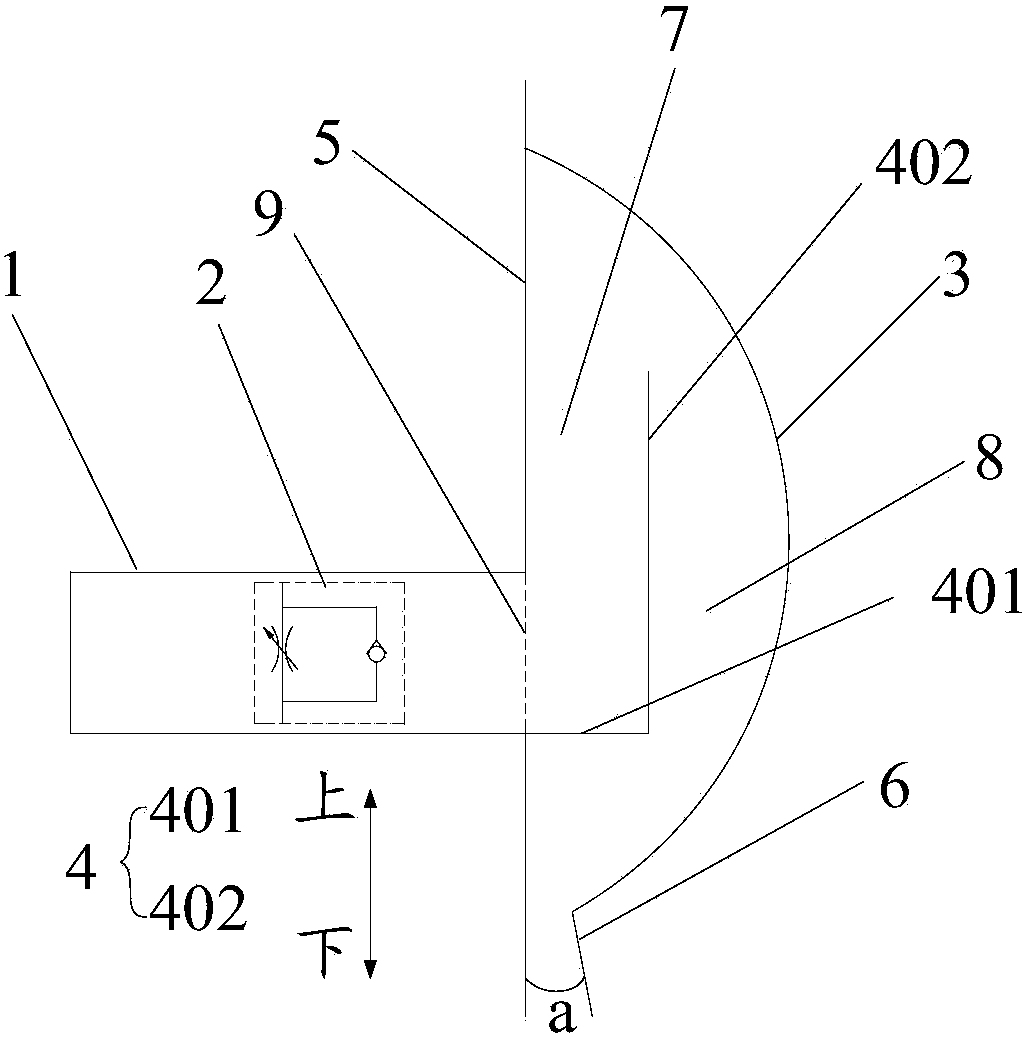

1.一种布水环，用于污水处理罐，所述布水环沿所述污水处理罐的周向 设置在所述污水处理罐的内壁，其特征在于，包括：
布水罩，所述布水罩与所述污水处理罐的内壁构成容纳腔，所述布水罩的 上端与所述污水处理罐的内壁固定连接，下端与所述污水处理罐的内壁之间具 有间隙，形成布水口;和
溢流板，所述溢流板的下端与所述污水处理罐相连接，上端与所述布水罩 的顶壁之间具有间隙，所述溢流板将所述容纳腔分隔成溢流腔和布水腔，所述 溢流腔与所述布水腔相连通;
其中，所述污水处理罐上设置有进水口，且所述进水口的位置低于所述溢 流板的上端面。
2.根据权利要求1所述的布水环，其特征在于，还包括：
扰流板，所述扰流板与所述布水罩的下端固定连接，并向所述污水处理罐 的底部方向倾斜，所述扰流板使从所述布水口流出的水向所述污水处理罐的底 部流动。
3.根据权利要求2所述的布水环，其特征在于，
所述扰流板与所述污水处理罐内壁面之间的夹角范围为25°～45°。
4.根据权利要求3所述的布水环，其特征在于，
所述扰流板与所述污水处理罐内壁面之间的夹角为30°。
5.根据权利要求3所述的布水环，其特征在于，
所述扰流板与所述布水罩为一体式结构。
6.根据权利要求1至5中任一项所述的布水环，其特征在于，还包括：
进水阀，所述进水阀设置在所述进水口处，用于控制水的流量及流速。
7.根据权利要求6所述的布水环，其特征在于，还包括：
导流格栅，所述导流格栅设置在所述进水口处。
8.根据权利要求7所述的布水环，其特征在于，
所述溢流板包括：
第一板，所述第一板的第一端与所述污水处理罐的内壁固定连接;
第二板，所述第二板与所述第一板的第二端固定连接，且所述第二板与所 述污水处理罐的内壁面相平行。
9.根据权利要求8所述的布水环，其特征在于，
所述布水罩的截面形状为弧形，所述溢流板与所述布水罩的底壁相垂直。
10.一种污水处理罐，其特征在于，包括有如权利要求1至9中任一项所 述的布水环。
说明书
布水环及污水处理罐
技术领域
本实用新型涉及污水处理领域，具体而言，涉及一种布水环及具有该布水 环的污水处理罐。
背景技术
目前，现有的污水处理设备中，其污水过滤装置常用的为沙石式过滤 器，沙石过滤器的体积较大，且过滤器的滤芯容易阻塞板结，导致过滤效 果不佳，且板结后需要用大量清水进行反冲洗，反冲洗产生的污水需要再 次进行过滤，造成污水处理设备的污水处理效率不高，且污水进入过滤器 后，水流不稳定，过滤膜不利于过滤膜的形成与保持，导致污水处理效果不 好。
实用新型内容
为了解决上述技术问题至少之一，本实用新型的一个目的在于提供一种能 够向污水处理罐的内腔平稳送水的布水环。
本实用新型的另一个目的在于提供一种具有上述布水环的污水处理罐。
有鉴于此，本实用新型第一方面的实施例提供了一种布水环，用于污水处 理罐，所述布水环沿所述污水处理罐的周向设置在所述污水处理罐的内壁，包 括：布水罩，所述布水罩与所述污水处理罐的内壁构成容纳腔，所述布水罩的 上端与所述污水处理罐的内壁固定连接，下端与所述污水处理罐的内壁之间具 有间隙，形成布水口;和溢流板，所述溢流板的下端与所述污水处理罐相连接， 上端与所述布水罩的顶壁之间具有间隙，所述溢流板将所述容纳腔分隔成溢流 腔和布水腔，所述溢流腔与所述布水腔相连通;其中，所述污水处理罐上设置 有进水口，且所述进水口的位置低于所述溢流板的上端面。
本实用新型提供的布水环，沿污水处理罐的周向设置，进水口通过布水环 与污水处理罐的内腔相连通，布水环将水的无序流动转化为平稳的层流，从 而使污水处理罐内部水流平稳层流，进而保证了污水进入污水处理罐的内 腔时，不会造成对污水处理罐内部层流的水流的造成破坏，保护污水处理 罐内部膜，同时能够形成对污水处理罐内壁沉积污染物的冲刷，对污水处 理罐内部沉积污染物进行汇集，具体而言，污水首先进入布水环中，并沿着 布水环运动，由于布水环的截面积远远大于进水口的截面积，因此污水进入布 水环后，污水的流速降低;污水由布水环进入污水处理罐内后，由于污水处理 罐的截面积大于布水环的截面积，污水的流速进一步降低，使得污水处理罐内 污水的流动状态为层流，当处于层流状态的污水流经过滤膜支架时，便于污水 中的污物形成过滤膜，以免污水的流速过大，不利于过滤膜的形成与保持。
另外，本实用新型提供的上述实施例中的布水环还可以具有如下附加技术 特征：
根据本实用新型的一个实施例，布水环还包括：扰流板，所述扰流板与所 述布水罩的下端固定连接，并向所述污水处理罐的底部方向倾斜，所述扰流板 使从所述布水口流出的水向所述污水处理罐的底部流动。
据本实用新型的一个实施例，所述扰流板与所述污水处理罐内壁面之间的 夹角范围为25°～45°。
据本实用新型的一个实施例，所述扰流板与所述污水处理罐内壁面之间的 夹角为30°。
据本实用新型的一个实施例，所述扰流板与所述布水罩为一体式结构。
根据本实用新型的一个实施例，布水环还包括：进水阀，所述进水阀设置 在所述进水口处，用于控制水的流量及流速。
根据本实用新型的一个实施例，布水环还包括：导流格栅，所述导流格栅 设置在所述进水口处。
根据本实用新型的一个实施例，所述溢流板包括：第一板，所述第一板的 第一端与所述污水处理罐的内壁固定连接;第二板，所述第二板与所述第一板 的第二端固定连接，且所述第二板与所述污水处理罐的内壁面相平行。
根据本实用新型的一个实施例，所述布水罩的截面形状为弧形。
本实用新型第二方面的实施例提供了一种污水处理罐，包括上述任一项所 述的布水环。
本实用新型第二方面的实施例提供的污水处理罐通过设置有第一方面的 实施例提供的布水环，进水口通过布水环与污水处理罐的内腔相连通，布水环 将水的无序流动转化为平稳的层流，从而使污水处理罐内部水流平稳层流， 进而保证了污水进入污水处理罐的内腔时，不会造成对污水处理罐内部层 流的水流的造成破坏，保护污水处理罐内部膜，同时能够形成对污水处理 罐内壁沉积污染物的冲刷，对污水处理罐内部沉积污染物进行汇集。
本实用新型的附加方面和优点将在下面的描述部分中变得明显，或通过本 实用新型的实践了解到。
