申请日2017.10.20
公开(公告)日2018.05.08
IPC分类号G01N1/14; G01F1/58; G01N33/18
摘要
本实用新型公开了一种废水采样装置，包括采样槽，采样槽两端分别为输入口和输出口，所述输入口上安装有第一电磁流量计，采样槽中部设置有沉腔，该沉腔底部连接有采样水管，该采样水管上安装有采样泵和第二电磁流量计，采样水管的输出端设置有水样池，一PLC控制器分别与第一电磁流量计、采样泵和第二电磁流量计电连接。这种废水采样装置采用PLC控制器分别与第一电磁流量计、采样泵和第二电磁流量计电连接，可以监测废水的实时流量及废水累计排放总量，并按废水的实时流量等比例采样，使废水污染物总量计算更准确。
权利要求书

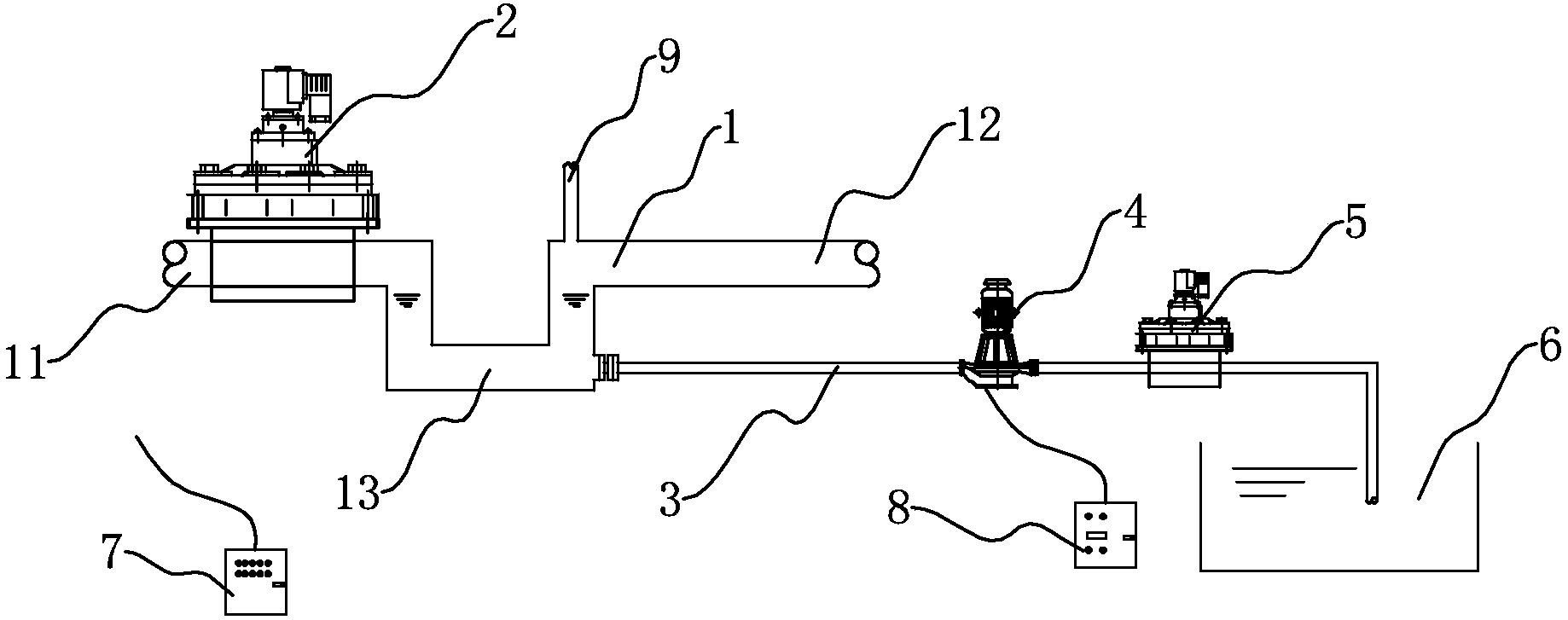

1.一种废水采样装置，包括采样槽(1)，采样槽(1)两端分别为输入口(11)和输出口(12)，其特征在于：所述输入口(11)上安装有第一电磁流量计(2)，采样槽(1)中部设置有沉腔(13)，该沉腔(13)底部连接有采样水管(3)，该采样水管(3)上安装有采样泵(4)和第二电磁流量计(5)，采样水管(3)的输出端设置有水样池(6)，一PLC控制器(7)分别与第一电磁流量计(2)、采样泵(4)和第二电磁流量计(5)电连接。
2.根据权利要求1所述的废水采样装置，其特征在于：所述采样泵(4)连接有采样泵变频器(8)。
3.根据权利要求1或2所述的废水采样装置，其特征在于：所述采样槽(1)上设置有排气管(9)。
说明书
一种废水采样装置
技术领域
本实用新型涉及一种环保设备，特别是一种废水采样装置。
背景技术
当前社会上尚没有一种废水污染物总量的检测设备，关键在于缺乏采集代表性的样品的采样装置，在污染物总量的计算中存在以下问题：1)废水的环境保护税的应税污染物的计税依据是以多个单次样品的检测浓度乘以总的排放量的结果来计算的，该数据代表性差、具有假设性推理性质的，与真值存在巨大的误差。上述数据用于计算环境保护税，会造成事实上的不准确不公平;2)在废水的排放规律及污染物总量方面，当前工程师尚未有任何技术手段掌握，只能选择采用经验数据及单次检测数据，数据具有假设性、推理性，导致工作结果与目标发生偏差。
发明内容
本实用新型要解决的技术问题是提供一种废水采样装置，使废水污染物总量计算更准确。
为了解决上述技术问题，本实用新型的一种废水采样装置，包括采样槽，采样槽两端分别为输入口和输出口，所述输入口上安装有第一电磁流量计，采样槽中部设置有沉腔，该沉腔底部连接有采样水管，该采样水管上安装有采样泵和第二电磁流量计，采样水管的输出端设置有水样池，一PLC控制器分别与第一电磁流量计、采样泵和第二电磁流量计电连接。
所述采样泵连接有采样泵变频器。
所述采样槽上设置有排气管。
本实用新型的有益效果是：这种废水采样装置采用PLC控制器分别与第一电磁流量计、采样泵和第二电磁流量计电连接，可以监测废水的实时流量及废水累计排放总量，并按废水的实时流量等比例采样，使废水污染物总量计算更准确。
