申请日2014.05.14
公开(公告)日2014.10.15
IPC分类号C02F3/30
摘要
本实用新型公开了一种MBR膜技术一体化污水处理设备，包括罐体，罐体的顶部设有与其内部连通的进水管;罐体的中部设有好氧及MBR膜生物反应单元格，在好氧及MBR膜生物反应单元格的两侧设有缺氧单元格和厌氧单元格;缺氧单元格与厌氧单元格之间通过管路连通;好氧及MBR膜生物反应单元格的顶部设有与罐体连通的出水管和与缺氧单元格连通的溢流堰;底部设有与进水管相连通的进水口。本实用新型结构紧凑，通过各单元格间的开孔及内部管路实现污水的循环流动，由于管路短阻力小，单元格间污水的循环流动通过好氧曝气所充气体形成的液面差就能实现，节省了机械提升环节，节约了能源。
权利要求书
1.一种MBR膜技术一体化污水处理设备，包括罐体、厌氧单元格、缺氧单元格和好氧及 MBR膜生物反应单元格，其特征在于：所述的厌氧单元格、缺氧单元格和好氧及MBR膜生物 反应单元格沿着罐体横截面分左中右分布，好氧及MBR膜生物反应单元格位于中部，缺氧单 元格、厌氧单元格分别在左右两侧;所述的罐体的顶部设有与其内部连通的进水管;所述的 缺氧单元格与厌氧单元格之间通过管路连通;好氧及MBR膜生物反应单元格的顶部设有与罐 体连通的出水管和与缺氧单元格连通的溢流堰;底部设有与进水管相连通的进水口。
2.如权利要求1所述的MBR膜技术一体化污水处理设备，其特征在于：所述的好氧及MBR 膜生物反应单元格包括一个MBR膜生物反应器，所述的MBR膜生物反应器的底部设有固定于 罐体上的曝气器，在MBR膜生物反应器的顶部设有MBR出水管。
3.如权利要求1所述的MBR膜技术一体化污水处理设备，其特征在于：在所述的在厌氧 单元格和缺氧单元格中布有提高污泥浓度及生化接触面积的填料。
4.如权利要求1所述的MBR膜技术一体化污水处理设备，其特征在于：所述的BR膜技 术一体化污水处理设备的横截面为圆形或长方形或正方形。
说明书
一种MBR膜技术一体化污水处理设备
技术领域
本实用新型属于环保领域，具体说是一种用缺氧-厌氧-好氧-膜生物反应处理工艺处理污 水的一体化污水处理设备。
背景技术
目前应用MBR膜技术处理污水的一体化设备，一般采用厌氧生化、缺氧生化、好氧MBR 膜生物反应工艺处理，并且各工艺段沿一体化设备长度方向分段布置，各工艺段间需要污水、 污泥回流时，就外加泵来实现。因此，能耗高，操作维护复杂，因回流量受限制脱磷脱氮去 除率低。
实用新型内容
本实用新型针对目前一体化污水处理设备存在能耗高，操作维护复杂，脱磷脱氮去除率 低的缺点，提供一种MBR膜技术一体化污水处理设备。
本实用新型采用以下技术方案：

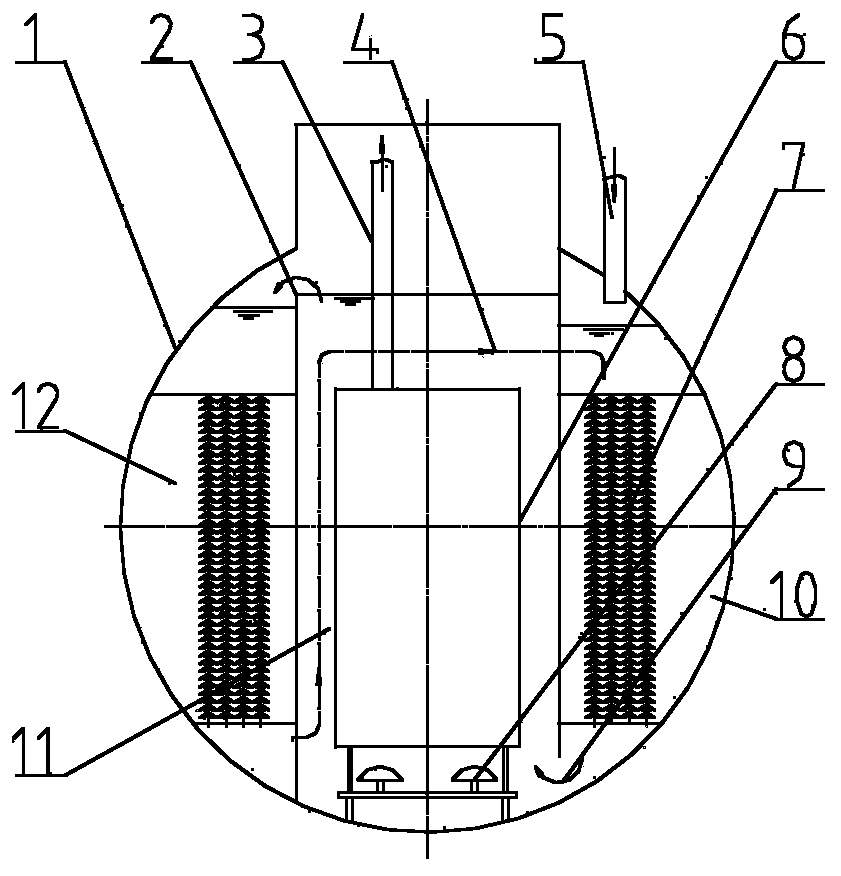

一种MBR膜技术一体化污水处理设备，包括罐体、厌氧单元格、缺氧单元格和好氧及MBR 膜生物反应单元格;所述的厌氧单元格、缺氧单元格和好氧及MBR膜生物反应单元格沿着罐 体横截面分左中右分布，好氧及MBR膜生物反应单元格位于中部，缺氧单元格、厌氧单元格 分别在左右两侧;罐体的顶部设有与其内部连通的进水管;所述的缺氧单元格与厌氧单元格 之间通过管路连通;好氧及MBR膜生物反应单元格的顶部设有与罐体连通的出水管和与缺氧 单元格连通的溢流堰;底部设有与进水管相连通的进水口。
所述的好氧及MBR膜生物反应单元格包括一个MBR膜生物反应器，所述的MBR膜生物反 应器的底部设有固定于罐体上的曝气器，在MBR膜生物反应器的顶部设有MBR出水管。
在所述的在厌氧单元格和缺氧单元格中布有提高污泥浓度及生化接触面积的填料。
一体化污水处理设备的横截面为圆形或长方形或正方形。
本实用新型主要包括厌氧单元格、缺氧单元格、好氧及MBR膜生物反应单元格，其不同 于一般一体化污水处理设备，其上述三单元格，沿着一体化设备横截面分左中右分布，好氧 及MBR膜生物反应单元格位于中部，缺氧单元格、厌氧单元格分别在左右两侧。该一体化污 水处理设备的横截面为圆形或长方形(方形);厌氧单元格、缺氧单元格、好氧及MBR膜生物 反应单元格通过开孔及内部管路实现污水的循环流动。
本实用新型的有益效果如下：
这种布置方式结构紧凑，通过各单元格间的开孔及内部管路实现污水的循环流动，由于 管路短阻力小，单元格间污水的循环流动通过好氧曝气所充气体形成的液面差就能实现，因 此节省了机械提升环节，节约了能源。同时由于污水在各单元间的多次循环，脱磷脱氮去除 率的高。
