高效废水电处理技术

　　申请日2014.05.14

　　公开(公告)日2014.10.22

　　IPC分类号C02F1/467; C02F1/46

　　摘要

　　本实用新型涉及一种电化学废水处理装置，具体是一种高效废水电处理装置，包括密闭的壳体，壳体上设有进水管和出水管，其特征是，在进水管和出水管之间设置多个串/并联的管式废水处理电极，所述废水处理电极包括电极壳体，在电极壳体的一端设有进水口，另一端密封，电极壳体密封端设有接线卡，电极壳体侧壁上设有出水口，在电极壳体内设有阳极和阴极，所述阳极和阴极在同一轴线上，阳极和阴极之间形成处理腔体。本实用新型具有运行噪音低、效率高、高效节能，全自动运行，集中控制管理等优点。

　　权利要求书

　　1.一种高效废水电处理装置，包括密闭的壳体，壳体上设有进水管和出水管，其特征是，在进水管和出水管之间设置多个串/并联的管式废水处理电极，所述废水处理电极包括电极壳体，在电极壳体的一端设有进水口，另一端密封，电极壳体密封端设有接线卡，电极壳体侧壁上设有出水口，在电极壳体内设有阳极和阴极，所述阳极和阴极在同一轴线上，阳极和阴极之间形成处理腔体。

　　2.根据权利要求1所述的高效废水电处理装置，其特征是，还包括高功率脉冲电源，所述高功率脉冲电源与接线卡连接。

　　3.根据权利要求1或2所述的高效废水电处理装置，其特征是，在进水管路上设有第一电动阀、流量控制阀、流量变送器、流量计和进水泵，第一电动阀、流量变送器分别与控制器连接。

　　4.根据权利要求3所述的高效废水电处理装置，其特征是，还包括与进水管连接的排污管，排污管一端连接进水管，另一端伸出壳体，在排污管上设有第二电动阀，第二电动阀与控制器连接。

　　5.根据权利要求1所述的高效废水电处理装置，其特征是，在电极壳体的进水端设有电极支撑，所述阳极与电极支撑连接，电极支撑上设有环绕的进水口，废水从进水口进入阳极和阴极之间的处理腔体。

　　6.根据权利要求1所述的高效废水电处理装置，其特征是，在电极壳体密封端设有堵塞口，所述阳极穿出堵塞口，在堵塞口外侧设有接线卡，接线卡与阳极连接。

　　7.根据权利要求1所述的高效废水电处理装置，其特征是，所述阳极优为沉积在坯体上的阳极层，所述坯体为陶瓷管。

　　8.根据权利要求7所述的高效废水电处理装置，其特征是，所述电极壳体为金属材质，设置为阴极。

　　9.根据权利要求7所述的高效废水电处理装置，其特征是，所述电极壳体内设置衬套，衬套设置为阴极。

　　10.根据权利要求1所述的高效废水电处理装置，其特征是，在电极壳体密封端还设有防尘罩。

　　说明书

　　高效废水电处理装置

　　技术领域

　　本实用新型涉及一种电化学废水处理装置，具体是一种高效废水电处理装置。

　　背景技术

　　物理、化学和生物法是当前普遍使用的废水处理技术。它们主要应用于成分较简单、生物降解性较好、浓度较低的废水处理。但当废水中含有难生物降解有机物或是生物毒性污染物时，利用传统废水处理技术降解废水面临着极大挑战。

　　近年来电化学废水处理技术受到很多关注，其本质上是利用外加电场作用，在特定电化学反应器内，通过一系列化学反应、电化学过程或物理过程，达到预期的去除废水中污染物的目的。用于废水处理的电化学技术有电解法(氧化或还原)、电絮凝、电气浮、电渗析等，目前已经广泛用于电镀、化工废水、燃料废水、造纸废水、皮革废水、生物制药废水等。

　　申请号为200920151961.7的中国专利公开了一种高压脉冲电絮凝污水处理器，其特征在于，高压脉冲电絮凝污水处理器有电絮凝槽体，在电絮凝槽体中装有两块电单极性板和电双极性板多块，相临两个电极板之间的距离为5--8mm; 二块电单极性板外加编程控制高压脉冲电源300--500V脉冲直流电压：在各电极板之间下部右边装有污泥沉渣抽吸管;左边下部装有压缩空气吹渣管;电絮凝槽体安装上盖。其不足之处是：1)电流效率低、处理速度慢、处理水量小;2) 未能实现废水密闭化处理，处理时，产生大量气泡，可能会造成二次污染。

　　发明内容

　　本实用新型提供一种高效废水电处理装置，其运行低噪音、效率高、高效节能(单只电极反应器消耗功率≤15W)，全自动运行，集中控制管理，其电极具有水流、电场分布均匀，电流效率高，直接和间接氧化还原反应速度快，使用寿命长，全密闭结构、外形美观、模块化组装等优点。

　　本实用新型具体采用的技术方案是：

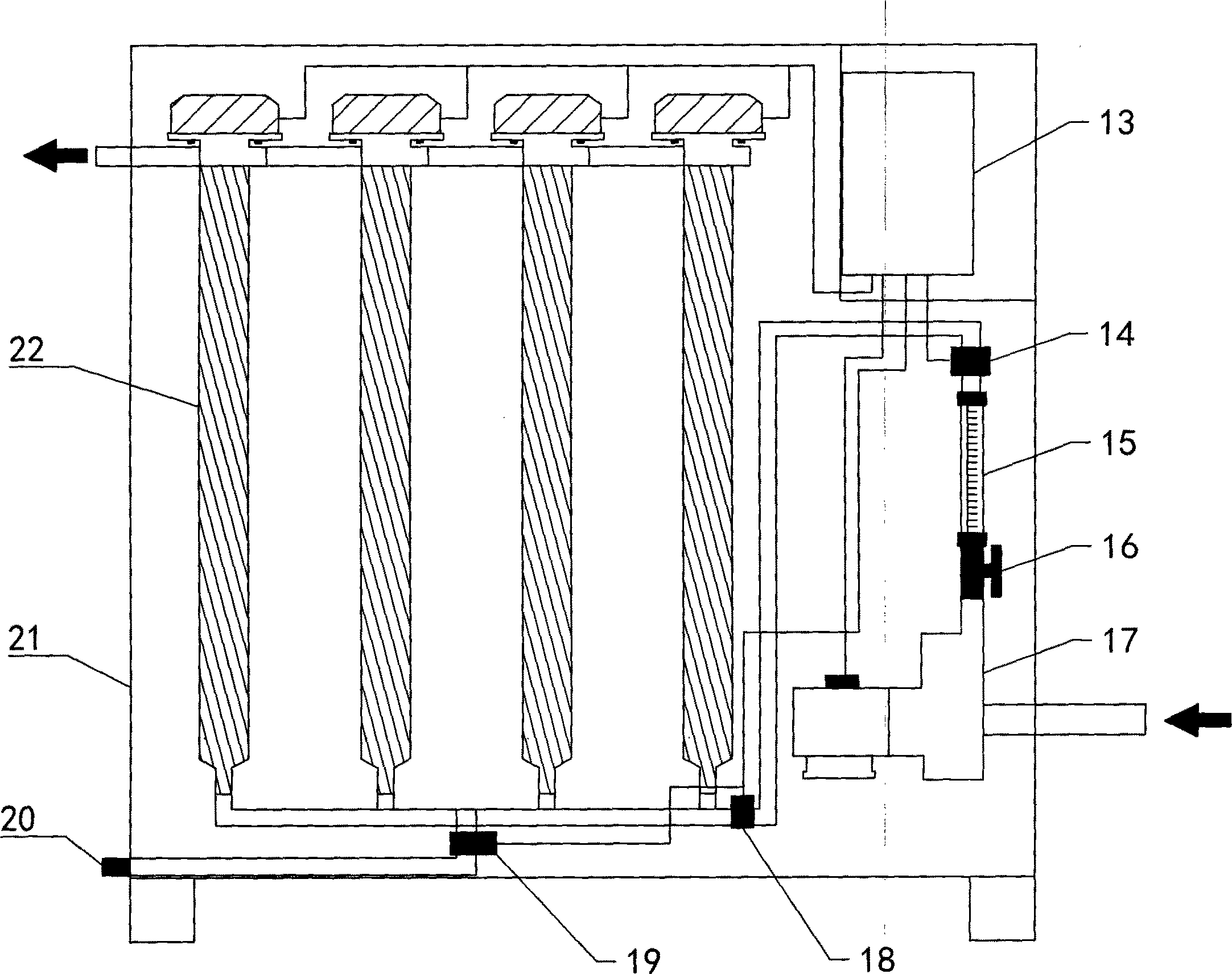

　　一种高效废水电处理装置，包括密闭的壳体，壳体上设有进水管和出水管，其特征是，在进水管和出水管之间设置多个串/并联的管式废水处理电极，所述废水处理电极包括电极壳体，在电极壳体的一端设有进水口，另一端密封，电极壳体密封端设有接线卡，电极壳体侧壁上设有出水口，在电极壳体内设有阳极和阴极，所述阳极和阴极在同一轴线上，阳极和阴极之间形成处理腔体。废水在处理腔体内流动，经电化学处理后流出装置。

　　本实用新型中，管式废水处理电极的数量可根据处理水量和水质要求进行串并联连接。

　　其中，还包括高功率脉冲电源，所述高功率脉冲电源与接线卡连接。

　　其中，在进水管路上设有第一电动阀、流量控制阀、流量变送器、流量计和进水泵，第一电动阀、流量变送器分别与控制器连接。

　　其中，还包括与进水管连接的排污管，排污管一端连接进水管，另一端伸出壳体，在排污管上设有第二电动阀，第二电动阀与控制器连接。排污管与第二电动阀在本实用新型进行反向排污时使用。

　　其中，在电极壳体的进水端设有电极支撑，所述阳极与电极支撑连接，电极支撑上设有环绕的进水口，废水从进水口进入阳极和阴极之间的处理腔体。电极支撑的作用是固定阳极，并将阳极和阴极分隔，应当这样认为，能达到此目的的类似机构与本实用新型电极支撑等同。

　　其中，在电极壳体密封端设有堵塞口，所述阳极穿出堵塞口，在堵塞口外侧设有接线卡，接线卡与阳极连接。本实用新型中，堵塞口的作用是密封电极壳体并将阴、阳极分开，并其绝缘的作用。为防止废水泄漏，在密封装置与电极壳体之间以及在密封装置与阳极之间均设有密封圈。

　　其中，所述壳体上还设有连接法兰，方便电极与废水处理装置的其他部件连接。

　　其中，所述阳极优选为沉积在坯体上的阳极层，所述坯体优选为陶瓷管。可采用化学沉积、气相沉积等现有技术将阳极材料在坯体上沉积成层。

　　其中，所述电极壳体为金属材质，设置为阴极;或者

　　所述电极壳体内设置衬套，衬套设置为阴极，衬套优选采用石墨材质。

　　其中，在电极壳体密封端还设有防尘罩。

　　与现有技术相比，本实用新型的优点是：

　　1)本实用新型水流、电场分布均匀，电流效率高，直接和间接氧化还原反应速度快，据申请人验证，直接氧化还原反应比现有技术快50%，间接氧化还原反应速度比现有技术快80%;

　　2)本实用新型使用寿命长，本实用新型电极的寿命比常规金属电极提高了12-20倍，比钛基涂层电极1.5-2.5倍;

　　3)本实用新型便于操作，且避免了现有技术处理时产生气泡的问题。
