申请日2017.10.19
公开(公告)日2018.01.09
IPC分类号C02F1/38; C02F1/44
摘要
本发明公开了一种高效污水净化提纯装置，包括底板，所述底板左侧设置有立架，所述立架顶部设置有横梁，所述底板与横梁之间设置有竖向转筒，所述竖向转筒顶端和底端中部分别设置有上支撑轴和下支撑轴，上支撑轴和下支撑轴分别套装在横梁和底板对应位置设置的固定轴承上，所述底板上设置有驱动竖向转筒转动的转筒驱动机构，所述竖向转筒上端设置有进液口，所述竖向转筒底端设置有隔板，所述隔板呈向右下倾斜设置，竖向转筒右侧对应隔板低端上方设置有排污口，所述竖向转筒内设置有用于提取洁净水的净化筒;本发明提供一种高效污水净化提纯装置，结构新颖;从污水中快速高效提取洁净水，污水处理效率高。
权利要求书

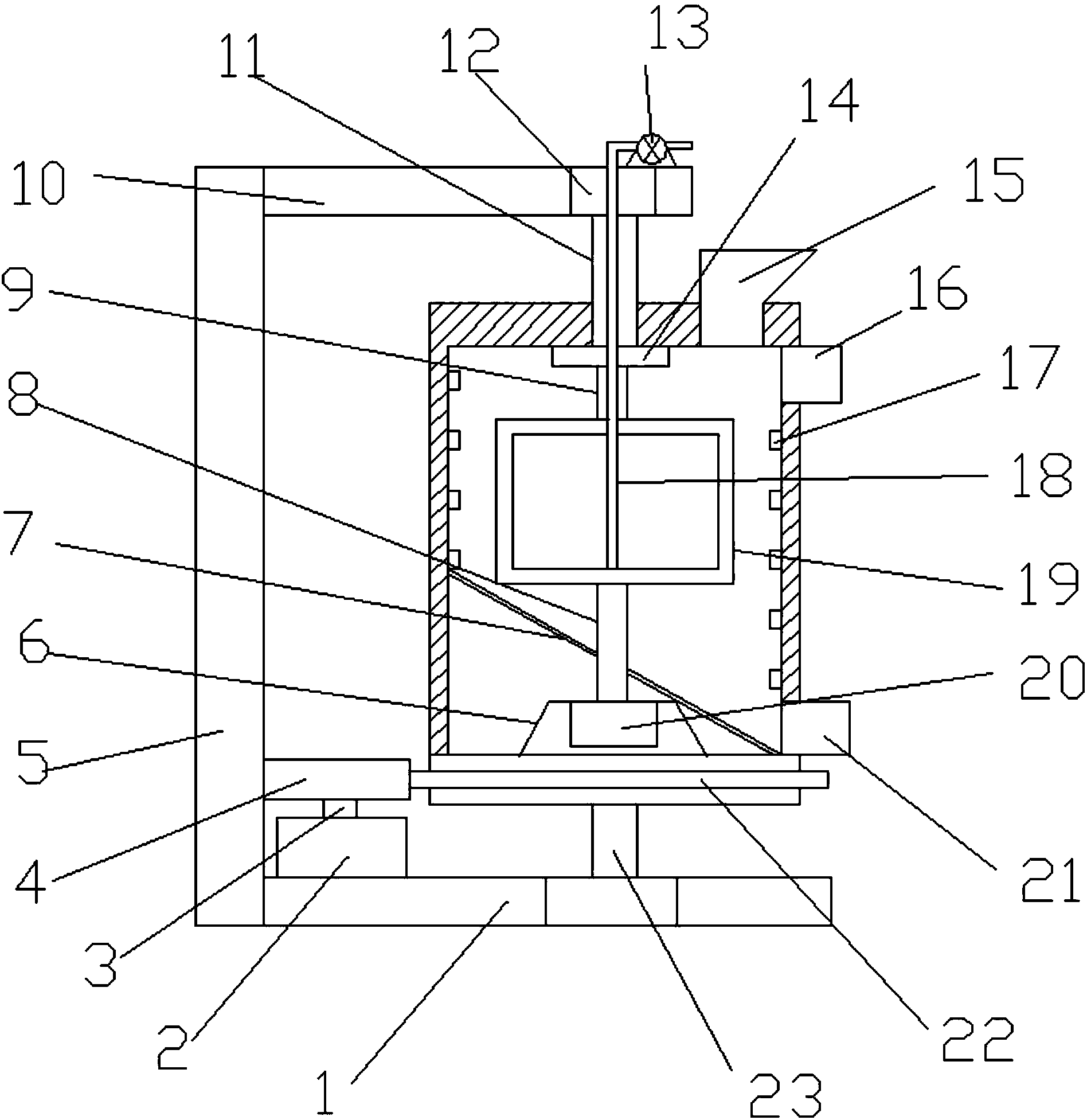

1.一种高效污水净化提纯装置，包括底板，其特征在于，所述底板左侧设置有立架，所述立架顶部设置有横梁，所述底板与横梁之间设置有竖向转筒，所述竖向转筒顶端和底端中部分别设置有上支撑轴和下支撑轴，上支撑轴和下支撑轴分别套装在横梁和底板对应位置设置的固定轴承上，所述底板上设置有驱动竖向转筒转动的转筒驱动机构，所述竖向转筒上端设置有进液口，所述竖向转筒底端设置有隔板，所述隔板呈向右下倾斜设置，竖向转筒右侧对应隔板低端上方设置有排污口，所述竖向转筒内设置有用于提取洁净水的净化筒，所述转筒驱动机构包括齿圈，所述齿圈套装在竖向转筒底端，所述底板上竖向转筒侧边设置有竖轴，竖轴顶端套装有主动齿轮，所述主动齿轮与齿圈啮合传动，所述底板上设置有驱动竖轴转动的第二电机，所述净化筒顶端设置有上固定轴，上固定轴套装在竖向转筒顶部下侧设置的支撑轴承上，所述净化筒底端设置有下固定轴，所述下固定轴底端贯穿隔板伸入竖向转筒底部设置的机仓内，所述机仓内设置有驱动下固定轴转动的第一电机。
2.根据权利要求1所述的高效污水净化提纯装置，其特征在于，所述竖向转筒内壁设置有从下至上设置有螺旋槽，所述竖向转筒顶部侧边对应螺旋槽设置有出渣口。
3.根据权利要求1所述的高效污水净化提纯装置，其特征在于，所述净化筒内设置有出液管，所述出液管顶端穿过上固定轴和上支撑轴伸出至横梁上方，所述出液管外侧端部设置有抽液泵，所述抽液泵固定在横梁上方。
4.根据权利要求1所述的高效污水净化提纯装置，其特征在于，所述净化筒由内筒和外筒构成双层筒体结构，内筒和外筒侧壁上均设置有通孔，内筒与外筒之间套装有过滤膜。
5.根据权利要求1所述的高效污水净化提纯装置，其特征在于，所述净化筒外侧均匀间隔设置有搅拌叶。
6.根据权利要求1所述的高效污水净化提纯装置，其特征在于，所述搅拌叶为螺旋导料片，且焊接在净化筒侧壁上。
说明书
一种高效污水净化提纯装置
技术领域
本发明涉及污水处理设备技术领域，具体是一种高效污水净化提纯装置。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活;目前污水处理主要采用絮凝剂进行处理，然而传统的污水处理设备结构呆板，处理效率低。
发明内容
本发明的目的在于提供一种高效污水净化提纯装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种高效污水净化提纯装置，包括底板，所述底板左侧设置有立架，所述立架顶部设置有横梁，所述底板与横梁之间设置有竖向转筒，所述竖向转筒顶端和底端中部分别设置有上支撑轴和下支撑轴，上支撑轴和下支撑轴分别套装在横梁和底板对应位置设置的固定轴承上，所述底板上设置有驱动竖向转筒转动的转筒驱动机构，所述竖向转筒上端设置有进液口，所述竖向转筒底端设置有隔板，所述隔板呈向右下倾斜设置，竖向转筒右侧对应隔板低端上方设置有排污口，所述竖向转筒内设置有用于提取洁净水的净化筒。
作为本发明进一步的方案：所述竖向转筒内壁设置有从下至上设置有螺旋槽，所述竖向转筒顶部侧边对应螺旋槽设置有出渣口。
作为本发明再进一步的方案：所述转筒驱动机构包括齿圈，所述齿圈套装在竖向转筒底端，所述底板上竖向转筒侧边设置有竖轴，竖轴顶端套装有主动齿轮，所述主动齿轮与齿圈啮合传动，所述底板上设置有驱动竖轴转动的第二电机。
作为本发明再进一步的方案：所述净化筒内设置有出液管，所述出液管顶端穿过上固定轴和上支撑轴伸出至横梁上方，所述出液管外侧端部设置有抽液泵，所述抽液泵固定在横梁上方。
作为本发明再进一步的方案：所述净化筒由内筒和外筒构成双层筒体结构，内筒和外筒侧壁上均设置有通孔，内筒与外筒之间套装有过滤膜。
作为本发明再进一步的方案：所述净化筒顶端设置有上固定轴，上固定轴套装在竖向转筒顶部下侧设置的支撑轴承上，所述净化筒底端设置有下固定轴，所述下固定轴底端贯穿隔板伸入竖向转筒底部设置的机仓内，所述机仓内设置有驱动下固定轴转动的第一电机。
作为本发明再进一步的方案：所述净化筒外侧均匀间隔设置有搅拌叶。
作为本发明再进一步的方案：所述搅拌叶为螺旋导料片，且焊接在净化筒侧壁上。
与现有技术相比，本发明的有益效果是：本发明提供一种高效污水净化提纯装置，结构新颖;污水从进料口进入竖向转筒中，由于净化筒设置竖向转筒内腔中，净化筒内外侧产生压强差，有利于净化筒侧壁上的过滤膜的过滤效率;另外第二电机驱动主动齿轮转动，主动齿轮与齿圈啮合传动，从而推动竖向转筒转动，污水随竖向转筒转动，大大提高污水中的洁净水透过净化筒侧壁的过滤膜进入净化筒中;同时第一电机驱动下固定轴转动，带动净化筒转动，大大提高净化筒净化效率，净化筒外侧设置有螺旋导料片，在净化筒转动过程中推动污水向上运动，进一步提高净化筒净化效率，竖向转筒内污水中的颗粒物在离心力的作用下进入竖向转筒内壁的螺旋槽中，竖向转筒的转动推动螺旋槽内的颗粒物沿螺旋槽向上运动，并从出渣口排出，经过充分处理后的污泥从排污口排出，净化筒内洁净水由出液管经抽液泵抽出。
