申请日2017.10.19
公开(公告)日2018.02.23
IPC分类号C02F1/28
摘要
本发明公开了一种应急的多管结构污水处理装置，其结构包括污水分流总盘、污水进入管、污水接入口、活性炭滤网、污水分流支管、右侧边固定座、固定螺栓、左侧边固定座，污水进入管固定焊接于污水分流总盘的后端表面，污水进入管的上端表面嵌入有污水接入口，污水进入管、污水接入口为一体成型结构，活性炭滤网活动连接于污水分流总盘的前端表面，活性炭滤网由出水池、滤网隔层结构、活性炭滤网、排水口组成，本发明在对污水进行应急处理的同时，可以对需要处理的污水进行活性炭去色、除臭处理，在多管分流处理的同时提高污水处理的质量与效率，有效提高了设备的实用性能。
权利要求书

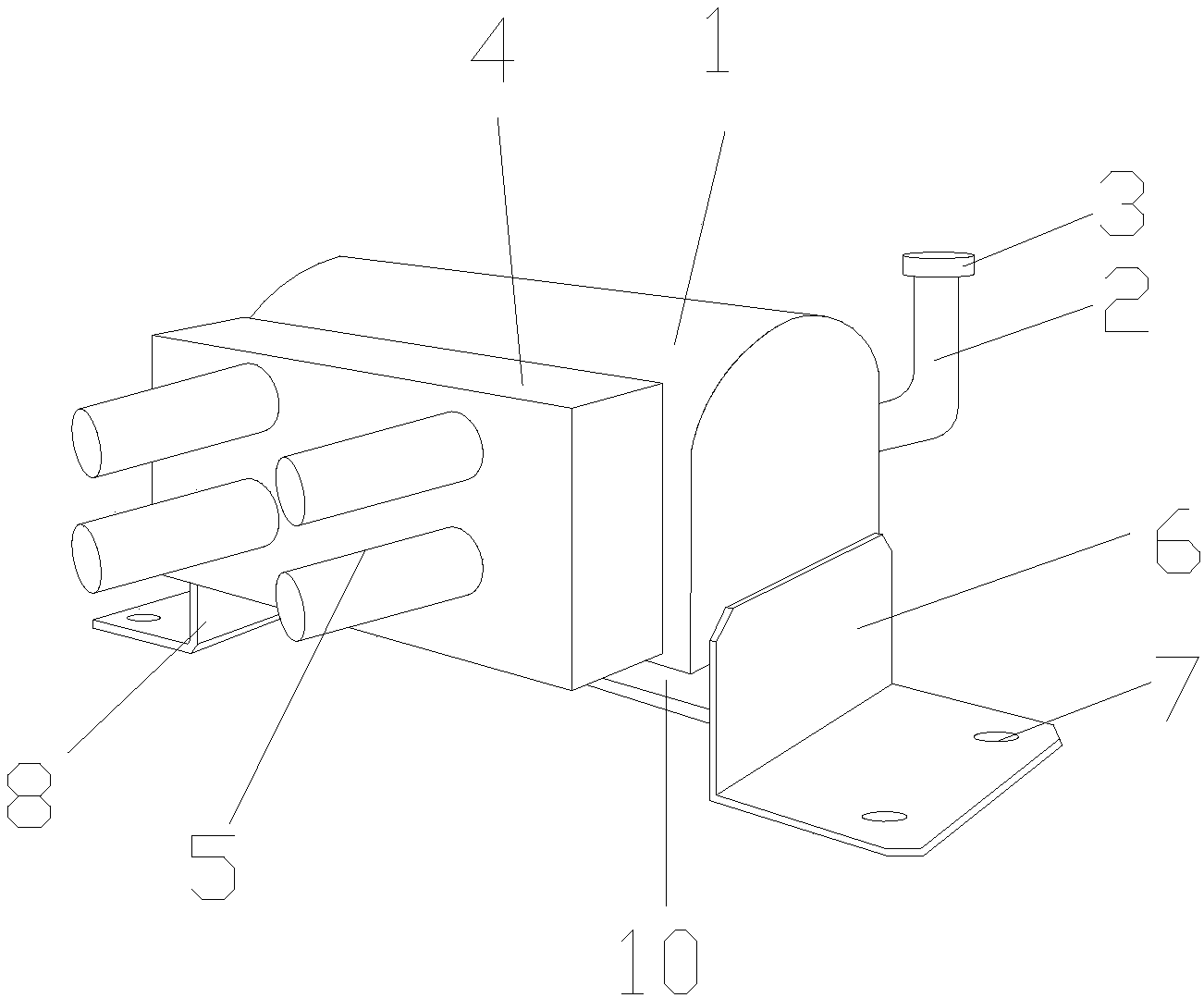

1.一种应急的多管结构污水处理装置，其结构包括污水分流总盘(1)、污水进入管(2)、污水接入口(3)、活性炭滤网(4)、污水分流支管(5)、右侧边固定座(6)、固定螺栓(7)、左侧边固定座(8)，其特征在于：
所述污水进入管(2)固定焊接于污水分流总盘(1)的后端表面，所述污水进入管(2)的上端表面嵌入有污水接入口(3)，所述污水进入管(2)、污水接入口(3)为一体成型结构，所述活性炭滤网(4)活动连接于污水分流总盘(1)的前端表面;
所述活性炭滤网(4)由出水池(40)、滤网隔层结构(41)、活性炭滤网(42)、排水口(43)组成，所述出水池(40)的内部设有空腔，所述活性炭滤网(42)活动连接于出水池(40)的内部空腔中，所述活性炭滤网(42)活动连接有滤网隔层结构(41)的前端表面，所述排水口(43)固定焊接于出水池(40)的下端表面，所述出水池(40)、排水口(43)为一体成型结构;
所述污水分流支管(5)固定焊接于活性炭滤网(4)的前端表面，所述污水分流支管(5)与活性炭滤网(4)之间呈互相垂直的状态，所述右侧边固定座(6)固定焊接于污水分流总盘(1)的右端表面下部，所述右侧边固定座(6)的外侧表面嵌入有固定螺栓(7)，所述左侧边固定座(8)固定焊接于污水分流总盘(1)的左端表面下部。
2.根据权利要求1所述的一种应急的多管结构污水处理装置，其特征在于：所述污水分流总盘(1)的下端表面固定焊接有底部支架(10)。
3.根据权利要求2所述的一种应急的多管结构污水处理装置，其特征在于：所述底部支架(10)与污水分流总盘(1)之间呈互相平行的状态。
4.根据权利要求1所述的一种应急的多管结构污水处理装置，其特征在于：所述污水分流支管(5)的数量为4-6个，它们的形状为中空的圆柱体，它们均匀等距分布于活性炭滤网(4)的前端表面。
5.根据权利要求1所述的一种应急的多管结构污水处理装置，其特征在于：所述固定螺栓(7)的数量为4个，它们以2个为一组，分别嵌入于右侧边固定座(6)、左侧边固定座(8)的外侧表面。
6.根据权利要求1所述的一种应急的多管结构污水处理装置，其特征在于：所述污水分流总盘(1)、污水进入管(2)之间呈互相垂直的状态，所述污水进入管(2)的内径为20-25mm。
7.根据权利要求1所述的一种应急的多管结构污水处理装置，其特征在于：所述右侧边固定座(6)、左侧边固定座(8)之间呈互相平行的状态，且它们均与底部支架(10)垂直连接。
说明书
一种应急的多管结构污水处理装置
技术领域
本发明是一种应急的多管结构污水处理装置，属于污水处理装置制造技术领域。
背景技术
在现实生活和生产中，人们对于水资源的需求量越来越大，但是水资源的日趋减少对城市用水和工业用水等形成了很大的压力，所以人们开始对水资源回收利用。一般的污水处理方式，往往都采用简单的过滤方式，这种方式设备结构简单，但是过滤效果不明显;也有采用高端的反渗透技术，但是需要施加压力，导致设备结构复杂，实用性不强。鉴于上述缺陷，本发明创作者经过长时间的研究和实践终于获得了本发明。
现有技术公开申请号为CN201520684695.X的一种多管结构污水处理装置，包括一污水进入管、一污水分流总盘、多个污水分流支管、多个污水处理器、一污水净化引流盘、多个污水净化引流管、一导出管、一净化水收集器、多个转轴和多个电机，其中，污水分流总盘的一端与污水进入管相连，另一端与污水分流支管相连;污水处理器的一端与污水分流支管的底部相连，另一端通过转轴与电机相连;污水净化引流盘嵌套在污水处理器上;每一个污水处理器的出水口均设置一单向阀;导出管的一端与净化水收集器相连，另一端与污水净化引流盘向量。本发明所述的多管结构污水处理装置结构简单，可同时处理大量污水，节省污水处理的时间，提高工作效率。 但是，现有技术在对污水进行应急处理的同时，无法对需要处理的污水进行活性炭去色、除臭处理，可能导致污水处理的效果不佳、效率低下等后果，实用性能不足。
发明内容
针对现有技术存在的不足，本发明目的是提供一种应急的多管结构污水处理装置，以解决现有技术在对污水进行应急处理的同时，无法对需要处理的污水进行活性炭去色、除臭处理，可能导致污水处理的效果不佳、效率低下等后果，实用性能不足的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种应急的多管结构污水处理装置，其结构包括污水分流总盘、污水进入管、污水接入口、活性炭滤网、污水分流支管、右侧边固定座、固定螺栓、左侧边固定座，所述污水进入管固定焊接于污水分流总盘的后端表面，所述污水进入管的上端表面嵌入有污水接入口，所述污水进入管、污水接入口为一体成型结构，所述活性炭滤网活动连接于污水分流总盘的前端表面，所述活性炭滤网由出水池、滤网隔层结构、活性炭滤网、排水口组成，所述出水池的内部设有空腔，所述活性炭滤网活动连接于出水池的内部空腔中，所述活性炭滤网活动连接有滤网隔层结构的前端表面，所述排水口固定焊接于出水池的下端表面，所述出水池、排水口为一体成型结构，所述污水分流支管固定焊接于活性炭滤网的前端表面，所述污水分流支管与活性炭滤网之间呈互相垂直的状态，所述右侧边固定座固定焊接于污水分流总盘的右端表面下部，所述右侧边固定座的外侧表面嵌入有固定螺栓，所述左侧边固定座固定焊接于污水分流总盘的左端表面下部。
进一步的，所述污水分流总盘的下端表面固定焊接有底部支架。
进一步的，所述底部支架与污水分流总盘之间呈互相平行的状态。
进一步的，所述污水分流支管的数量为4-6个，它们的形状为中空的圆柱体，它们均匀等距分布于活性炭滤网的前端表面。
进一步的，所述固定螺栓的数量为4个，它们以2个为一组，分别嵌入于右侧边固定座、左侧边固定座的外侧表面。
进一步的，所述污水分流总盘、污水进入管之间呈互相垂直的状态，所述污水进入管的内径为20-25mm。
进一步的，所述右侧边固定座、左侧边固定座之间呈互相平行的状态，且它们均与底部支架垂直连接。
有益效果
本发明提供一种应急的多管结构污水处理装置的方案，通过设有活性炭滤网，在对污水进行应急处理的同时，可以对需要处理的污水进行活性炭去色、除臭处理，在多管分流处理的同时提高污水处理的质量与效率，有效提高了设备的实用性能。
