申请日2017.10.19
公开(公告)日2018.02.27
IPC分类号G01N33/18
摘要
本发明公开了一种基于太阳能的智能污水处理检测装置，其结构包括检测池、进料口、支撑柱、智能检测头、数据打印出口、自动化控制器、太阳能电板、紧固块、锁紧架，进料口固定焊接于检测池的左端表面，支撑柱垂直连接于检测池的上端表面中间处，智能检测头固定连接于支撑柱上端表面，数据打印出口通过电连接于智能检测头的前端表面中间处，本发明在对污水处理结果进行检测的过程中，可以及时快速地对重要的检测信息及数据进行打印操作，从而可以将检测结果通俗、直观地展现给使用者，方便后续数据的分析与统计，有效提高了设备的实用性能。
权利要求书

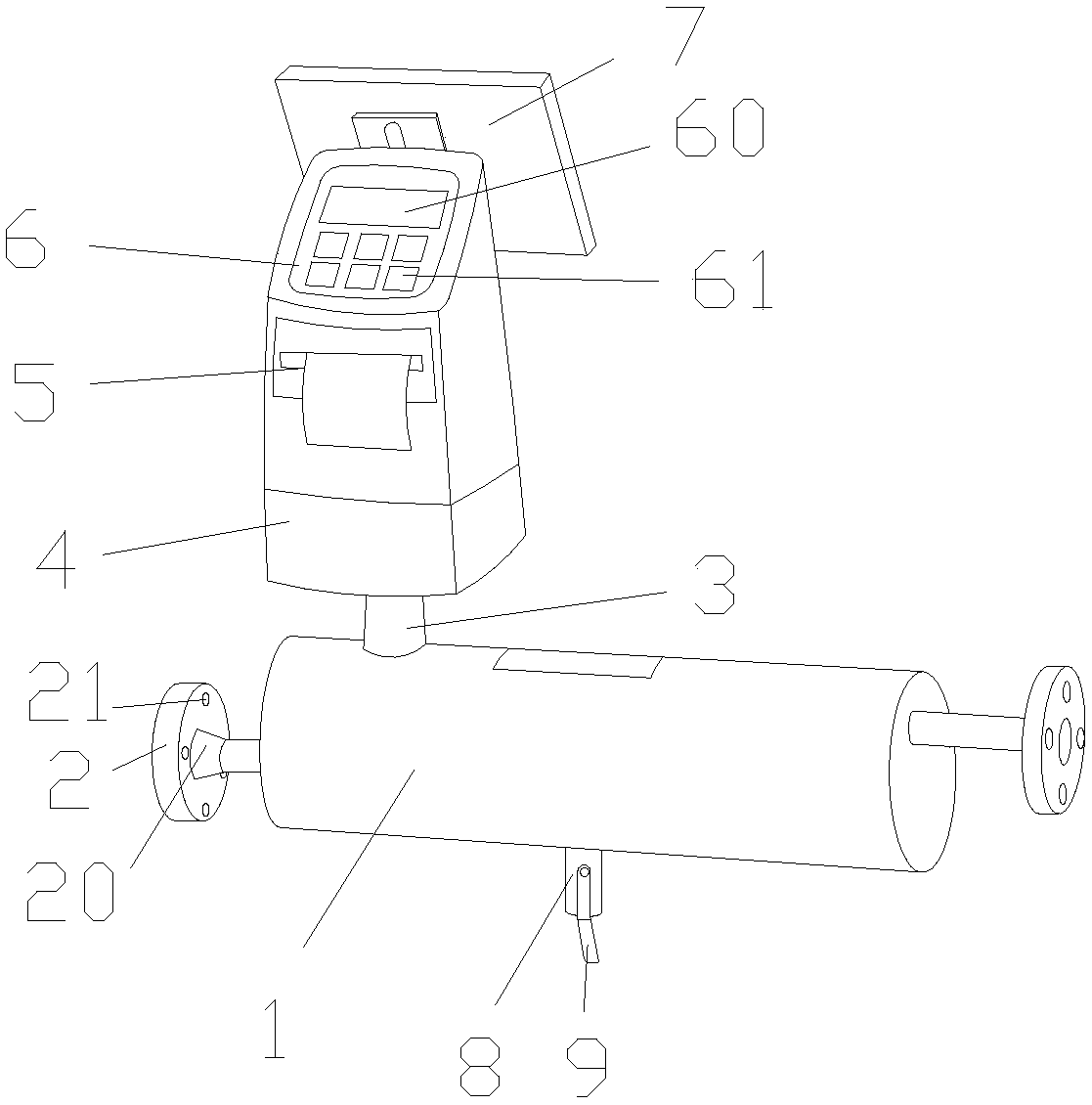

1.一种基于太阳能的智能污水处理检测装置，其结构包括检测池(1)、进料口(2)、支撑柱(3)、智能检测头(4)、数据打印出口(5)、自动化控制器(6)、太阳能电板(7)、紧固块(8)、锁紧架(9)，其特征在于：
所述进料口(2)固定焊接于检测池(1)的左端表面，所述支撑柱(3)垂直连接于检测池(1)的上端表面中间处，所述智能检测头(4)固定连接于支撑柱(3)上端表面，所述数据打印出口(5)通过电连接于智能检测头(4)的前端表面中间处;
所述数据打印出口(5)由打印装置主体(50)、打印纸出口(51)、打印纸(52)、打印喷头(53)、接线柱(54)、连接线(55)组成，所述打印纸出口(51)嵌入于打印装置主体(50)的前端表面，所述打印纸(52)活动连接于打印纸出口(51)的前端表面，所述打印装置主体(50)的内部设有空腔，所述打印喷头(53)通过电连接于打印装置主体(50)的内部空腔中，所述接线柱(54)垂直连接于打印装置主体(50)的上端表面，所述连接线(55)活动连接于接线柱(54)的上端表面，所述数据打印出口(5)通过连接线(55)与智能检测头(4)相连接;
所述自动化控制器(6)通过电连接于智能检测头(4)的上端表面，所述太阳能电板(7)活动连接于智能检测头(4)的上端表面中间处，所述紧固块(8)垂直焊接于检测池(1)的下端表面中间处，所述锁紧架(9)活动连接于紧固块(8)的前端表面。
2.根据权利要求1所述的一种基于太阳能的智能污水处理检测装置，其特征在于：所述进料口(2)的左端表面固定焊接有连接盘(20)，所述连接盘(20)的外侧表面嵌入有连接孔(21)。
3.根据权利要求2所述的一种基于太阳能的智能污水处理检测装置，其特征在于：所述连接孔(21)的数量为8个，它们均匀等距分布于连接盘(20)的外侧表面边沿处。
4.根据权利要求1所述的一种基于太阳能的智能污水处理检测装置，其特征在于：所述自动化控制器(6)的前端表面上部镶嵌有显示屏(60)，所述自动化控制器(6)的前端表面下部通过键槽活动连接有控制按钮(61)。
5.根据权利要求1所述的一种基于太阳能的智能污水处理检测装置，其特征在于：所述控制按钮(61)的数量为6个，它们均匀等距分布于自动化控制器(6)的前端表面下部。
6.根据权利要求1所述的一种基于太阳能的智能污水处理检测装置，其特征在于：所述打印喷头(53)的数量为2-3个，它们均匀等距分布于打印装置主体(50)的内部空腔中，且它们两两之间呈相互平行的状态。
7.根据权利要求1所述的一种基于太阳能的智能污水处理检测装置，其特征在于：所述太阳能电板(7)的形状为长方体，其宽度为200-250mm，其与智能检测头(4)之间通过电相连接。
说明书
一种基于太阳能的智能污水处理检测装置
技术领域
本发明是一种基于太阳能的智能污水处理检测装置，属于污水处理检测技术领域。
背景技术
水乃生命之源，生活中会产生大量的生活污水，污水净化设备越来越受重视，各种净化装置也相继出现。但由于结构上存在的问题，多数过滤净化装置缺少必要的检测及反馈测定装置，适时进行检测及反馈，而且取样主要采用人工手动取样，费时费力、也不能实时监控水的处理质量。
现有技术公开申请号为CN201621299293.9的污水处理检测装置，可有效解决污水处理及水处理质量的实时检测问题，结构是，污水处理池同污水进水管道相连通，污水处理池内设有漂浮的取样器，污水处理池一侧的上壁外设有上部与污水处理池上口相连通的蓄水箱，取样器经虹吸管与蓄水箱上部相连通，虹吸管的出水端高于虹吸管置于污水处理池内的一端，虹吸管的出水端与水的取样槽相连通，取样槽上装有检测仪，检测仪上有装有一体的控制器，取样槽下部装有出口置于蓄水箱内的管道，管道上装有抽气装置，蓄水箱的底部经管道分别与储水池和进水管相连通，本发明结构简单，新颖独特，安装使用方便，可有效用于对污水处理后的水质实时检测和处理，费用低，效果好，节能环保。但是，现有技术在对污水处理结果进行检测的过程中，无法及时快速地对重要的检测信息及数据进行打印操作，可能造成检测结果不能通俗、直观地展现给使用者，实用性能不足。
发明内容
针对现有技术存在的不足，本发明目的是提供一种基于太阳能的智能污水处理检测装置，以解决现有技术在对污水处理结果进行检测的过程中，无法及时快速地对重要的检测信息及数据进行打印操作，可能造成检测结果不能通俗、直观地展现给使用者，实用性能不足的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种基于太阳能的智能污水处理检测装置，其结构包括检测池、进料口、支撑柱、智能检测头、数据打印出口、自动化控制器、太阳能电板、紧固块、锁紧架，所述进料口固定焊接于检测池的左端表面，所述支撑柱垂直连接于检测池的上端表面中间处，所述智能检测头固定连接于支撑柱上端表面，所述数据打印出口通过电连接于智能检测头的前端表面中间处，所述数据打印出口由打印装置主体、打印纸出口、打印纸、打印喷头、接线柱、连接线组成，所述打印纸出口嵌入于打印装置主体的前端表面，所述打印纸活动连接于打印纸出口的前端表面，所述打印装置主体的内部设有空腔，所述打印喷头通过电连接于打印装置主体的内部空腔中，所述接线柱垂直连接于打印装置主体的上端表面，所述连接线活动连接于接线柱的上端表面，所述数据打印出口通过连接线与智能检测头相连接，所述自动化控制器通过电连接于智能检测头的上端表面，所述太阳能电板活动连接于智能检测头的上端表面中间处，所述紧固块垂直焊接于检测池的下端表面中间处，所述锁紧架活动连接于紧固块的前端表面。
进一步的，所述进料口的左端表面固定焊接有连接盘，所述连接盘的外侧表面嵌入有连接孔。
进一步的，所述连接孔的数量为8个，它们均匀等距分布于连接盘的外侧表面边沿处。
进一步的，所述自动化控制器的前端表面上部镶嵌有显示屏，所述自动化控制器的前端表面下部通过键槽活动连接有控制按钮。
进一步的，所述控制按钮的数量为6个，它们均匀等距分布于自动化控制器的前端表面下部。
进一步的，所述打印喷头的数量为2-3个，它们均匀等距分布于打印装置主体的内部空腔中，且它们两两之间呈相互平行的状态。
进一步的，所述太阳能电板的形状为长方体，其宽度为200-250mm，其与智能检测头之间通过电相连接。
有益效果
本发明提供一种基于太阳能的智能污水处理检测装置，通过设有数据打印出口，在对污水处理结果进行检测的过程中，可以及时快速地对重要的检测信息及数据进行打印操作，从而可以将检测结果通俗、直观地展现给使用者，方便后续数据的分析与统计，有效提高了设备的实用性能。
