申请日2017.10.19
公开(公告)日2018.05.08
IPC分类号C02F1/00; B01F13/02
摘要
本实用新型涉及一种水处理系统中的配液箱，包括：箱体;一部分固定于所述箱体外壁上且出液口向所述箱体内延伸的、另一部分设置于所述箱体外部的注水组件;一部分设置于所述箱体外部、另一部分固定于所述箱体近地面一侧的内壁上的曝气组件;以及，设置于所述箱体上近地面一侧的内壁上的出液管。在搅拌药剂时，通过注水组件向箱体内加入水，在向箱体内加入化学药剂，再通过设置的曝气组件不断地向箱体底部释放气体，从而使四周的药剂在气泡的带动下上下循环运动，从而达到将药剂与水混合均匀的目的，混合均匀后的药剂通过出液管输送至反应池。设置的曝气组件不会与酸性或碱性药剂发生反应，从而保证了曝气组件的使用寿命，降低了对化学药剂的污染。
权利要求书

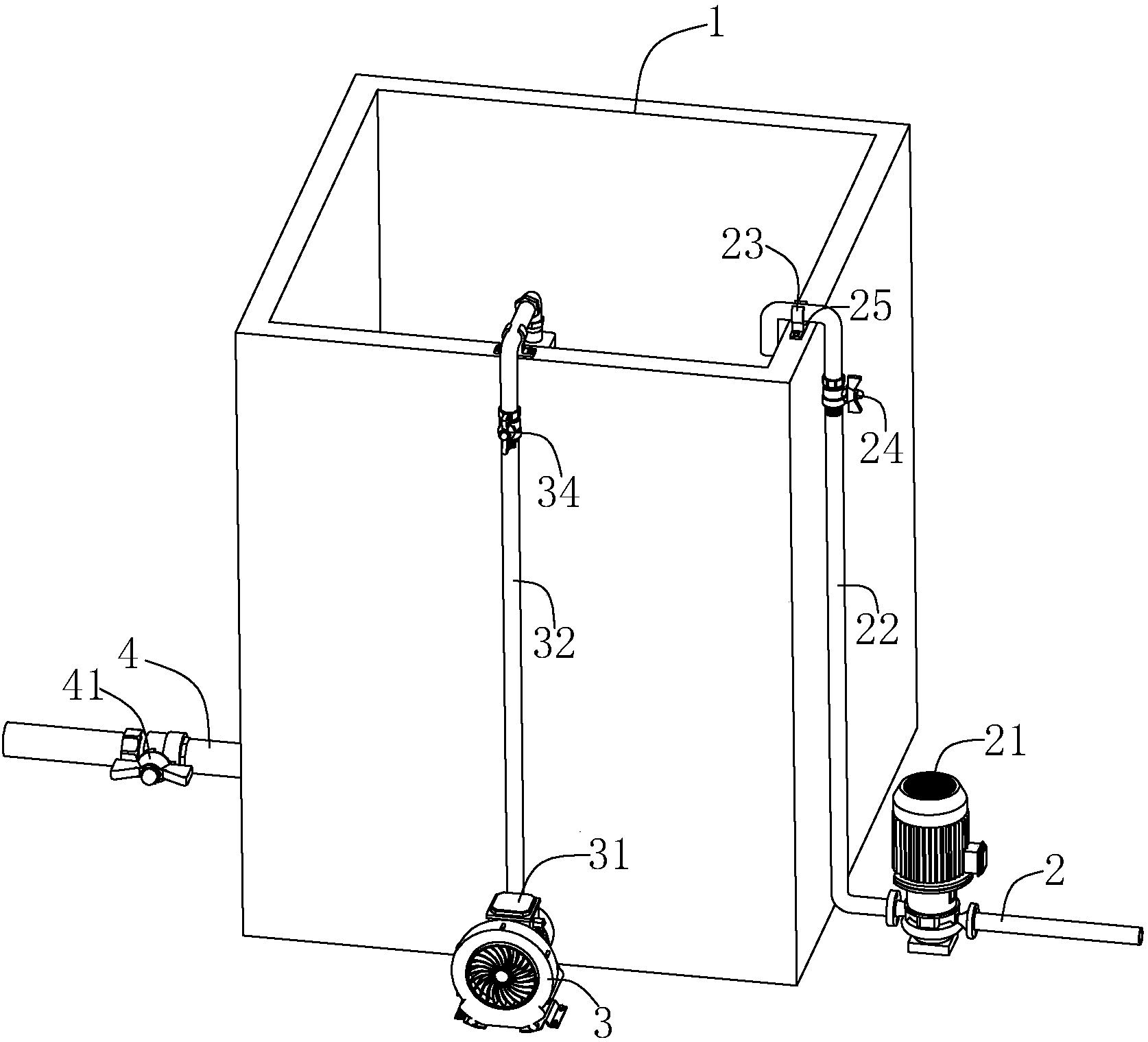

1.一种污水处理系统中的配液箱，其特征在于，包括：
用于盛装药剂的箱体(1);
一部分固定于所述箱体(1)外壁上且出液口向所述箱体(1)内延伸的、另一部分设置于所述箱体(1)外部的、用于向所述箱体(1)内加水的注水组件(2);
一部分设置于所述箱体(1)外部、另一部分固定于所述箱体(1)近地面一侧的内壁上的、用于向箱体(1)内通入气体以将所述箱体(1)内的药剂混合均匀的曝气组件(3)，以及，
设置于所述箱体(1)上近地面一侧的内壁上并用于将混合完成的药剂导入反应池的出液管(4)。
2.根据权利要求1所述的污水处理系统中的配液箱，其特征在于，所述曝气组件(3)包括：
气泵(31);
一部分与所述气泵(31)出气端密封连接、另一部分沿所述箱体(1)一内壁向所述箱体(1)内近地面一侧延伸的曝气管(32);以及，
设置于所述箱体(1)底壁上用于将所述曝气管(32)固定于所述箱体(1)底壁上的第一固定组件(33)。
3.根据权利要求2所述的污水处理系统中的配液箱，其特征在于，所述第一固定组件(33)为凸出设置于所述箱体(1)近地面一侧的内壁的固定板(331)，所述固定板(331)凸出所述箱体(1)部分上沿管道走向方向开设有安装孔，所述安装孔用于安装并固定所述曝气管(32)。
4.根据权利要求2所述的污水处理系统中的配液箱，其特征在于，所述曝气管(32)近地面一侧与所述箱体(1)近地面一侧的端面平行设置、且所述曝气管(32)在所述箱体(1)上近地面一侧的端面上呈“回”字形铺设，所述曝气管的“回”字形部分顶部设置有排气孔。
5.根据权利要求4所述的污水处理系统中的配液箱，其特征在于，所述曝气管(32)上设置有用于控制所述曝气管(32)开闭的第一阀门(34)，所述第一阀门(34)为塑料阀或金属球阀。
6.根据权利要求1所述的污水处理系统中的配液箱，其特征在于，所述注水组件(2)包括：
水泵(21);
固定于所述箱体(1)外壁上且一端与所述水泵(21)出水口密封连接的、另一端向所述箱体(1)内延伸的出水管(22);以及，
设置于所述箱体(1)的外壁与所述出水管(22)之间的，用于将所述出水管(22)固定于所述箱体(1)外壁上的第二固定组件(23)。
7.根据权利要求6所述的污水处理系统中的配液箱，其特征在于，所述第二固定组件(23)为一部分安装于所述箱体(1)侧壁上，另一部分与所述出水管(22)相连接的管道支架。
8.根据权利要求6所述的污水处理系统中的配液箱，其特征在于，所述出水管(22)上设置有用于控制水流开关的第二阀门(24)，所述第二阀门(24)为塑料阀或金属球阀。
说明书
一种污水处理系统中的配液箱
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理系统中的配液箱。
背景技术
配液箱是将一种或几种药剂按照所需要的浓度进行混合的容器，主要用于污水处理、农药喷淋等方面。一般地，工厂生产废水中会含有很多金属物质，如果直接排污将对环境造成污染，故需要对工业污水进行处理，在污水处理过程中一般采用的方法是向污水中加入经配液箱混合的一定浓度的酸性或碱性化学药剂。
通常的配药箱是通过电机带动金属搅拌组件转动对药剂进行混合的，这样设置的搅拌组件，在搅拌药剂时容易与药剂发生反应，不仅会导致搅拌组件的腐蚀，缩短使用寿命，而且会污染药剂，甚至导致后续污水处理不合格。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种污水处理系统中的配液箱，具有使用寿命长，对化学药剂污染小的优势。
本实用新型的上述目的是通过以下技术方案得以实现的：
一种水处理系统中的配液箱，包括：用于盛装药剂的箱体;一部分固定于所述箱体外壁上且出液口向所述箱体内延伸的、另一部分设置于所述箱体外部的、用于向所述箱体内加水的注水组件;一部分设置于所述箱体外部、另一部分固定于所述箱体近地面一侧的内壁上的、用于向箱体内通入气体以将所述箱体内的药剂混合均匀的曝气组件，以及，设置于所述箱体上近地面一侧的内壁上并用于将混合完成的药剂导入反应池的出液管。
通过采用上述技术方案，在搅拌药剂时，通过注水组件向箱体内注水，再向箱体内加入酸性或碱性化学药剂，然后通过设置的曝气组件不断地向箱体底部释放气体，释放的气体从箱底慢慢向箱口浮动直至浮出液面破裂，从而使加入的化学药剂在气泡的带动下上下循环运动，进而达到将化学药剂与水混合均匀的目的。混合均匀后的药剂通过出液管输送至反应池与待处理的污水进行反应。同时，设置的曝气组件不会与酸性或碱性药剂发生反应，从而保证了曝气组件的使用寿命，降低了对化学药剂的污染。
本实用新型进一步设置：所述曝气组件包括：气泵;一部分与所述气泵出气端密封连接、另一部分沿所述箱体一内壁向所述箱体内近地面一侧延伸的曝气管;以及，设置于所述箱体底壁上用于将所述曝气管固定于所述箱体底壁上的第一固定组件。
通过采用上述技术方案，在进行曝气搅拌时，通过设置的气泵向由第一固定件固定的曝气管内压入气体，气体经过曝气管到达箱体底部，并在箱体底部排出，第一固定组件的设置使得曝气管在排气时与箱体保持相对稳定，从而使得曝气管在排气时更加稳定，进而更有效地将药剂混合均匀。
本实用新型进一步设置：所述第一固定组件为凸出设置于所述箱体近地面一侧的内壁的固定板，所述固定板凸出所述箱体部分上沿管道走向方向开设有安装孔，所述安装孔用于安装并固定所述曝气管。
通过采用上述技术方案，在安装曝气管时，先将曝气管穿过设置在固定板上的安装孔，再通过管道接头将管道固定，从而将管道固定在箱体的底部。这样设置的第一固定件结构简单且易于实现。
本实用新型进一步设置：所述曝气管近地面一侧与所述箱体近地面一侧的端面平行设置、且所述曝气管在所述箱体上近地面一侧的端面上呈“回”字形铺设，所述曝气管的“回”字形部分顶部设置有排气孔。
通过采用上述技术方案，“回”字形铺设的曝气管在通过排气管向药剂底部排气时，能够从箱体底部的不同地方同时向药剂中排气，从而使得药剂各个位置同时上下循环运动，进而加快了药剂混合速度。
本实用新型进一步设置：所述曝气管上设置有用于控制所述曝气管开闭的第一阀门，所述第一阀门为塑料阀或金属球阀。
通过采用上述技术方案，通过第一阀门控制曝气管的开闭，从而控制曝气动作的起止，同时，用户可以根据不同的使用环境选择不同的阀门。
本实用新型进一步设置：所述注水组件包括：水泵;固定于所述箱体外壁上且一端与所述水泵出水口密封连接的、另一端向所述箱体内延伸的出水管;以及，设置于所述箱体的外壁与所述出水管之间的，用于将所述出水管固定于所述箱体外壁上的第二固定组件。
通过采用上述技术方案，通过水泵将水抽取并通过出水管导入到箱体内部，出水管通过第二固定组件固定在箱体的外侧壁上，使得水泵在注水时，出水管不会由于晃动而将水洒出。
本实用新型进一步设置：所述第二固定组件为一部分安装于所述箱体侧壁上，另一部分与所述出水管相连接的管道支架。
通过采用上述技术方案，通过管道支架将出水管固定在箱体放入外侧壁上，使得出水管与箱体装配得更稳定牢固。
本实用新型进一步设置：所述出水管上设置有用于控制水流开关的第二阀门，所述第二阀门为塑料阀或金属球阀。
通过采用上述技术方案，第二阀门选择的多样性使得配药箱更具多样性。
综上所述，本实用新型具有以下有益效果：
1、通过曝气组件对盛装在箱体内的药剂进行混合，避免了直接搅拌时搅拌组件与药剂发生反应，而腐蚀搅拌组件，甚至污染药剂的现象，同时，设置的曝气组件不会与药剂发生反应而腐蚀，从而使得配液箱具有使用寿命长，且不会对药剂造成污染的优势;
2、通过设置的第一固定组件将曝气管固定在箱体的底部，从而使得曝气管在排气时更加稳定，进而更有效地将药剂混合均匀。
