申请日2014.09.10
公开(公告)日2014.12.10
IPC分类号C05F17/02
摘要
本发明公开了一种污泥好氧堆肥发酵的双向搅拌混合设备,其特征是它包括有安装在污泥发酵槽上的行走桥架(1),在所述行走桥架(1)上安装有可来回行走的搅拌装置(2),所述搅拌装置(2)中包括有两端滚筒、连接两端滚筒的支架及安装在两端滚筒上的传动链,该传动链上安装有多个搅拌片,所述支架一端铰接在搅拌装置(2)上,另一端处于搅拌装置(2)的下方并可绕上述支架的铰接点向下方转动。本发明结构简单实用,利用其独特的结构形式,相对于以往节约能耗50%以上,大概功率范围在20~50千瓦之间,翻抛深度可达到3~3.5米左右,可以在发酵槽内将污泥向前翻抛至下一个环节,达到连续运行的目的。
权利要求书
1.一种污泥好氧堆肥发酵的双向搅拌混合设备,其特征是它包括有安装在污泥发酵槽上的行走桥架(1),在所述行走桥架(1)上安装有可来回行走的搅拌装置(2),所述搅拌装置(2)中包括有两端滚筒、连接两端滚筒的支架及安装在两端滚筒上的传动链,该传动链上安装有多个搅拌片,所述支架一端铰接在搅拌装置(2)上,另一端处于搅拌装置(2)的下方并可绕上述支架的铰接点向下方转动。
2.根据权利要求1所述的污泥好氧堆肥发酵的双向搅拌混合设备,其特征是所述支架向下翻转的转动角度为0~75°。
说明书
污泥好氧堆肥发酵的双向搅拌混合设备
技术领域
本发明涉及一种污泥好氧堆肥发酵的搅拌混合设备。
背景技术
目前的污泥发酵槽上安装的翻抛设备形式包括号犁式、滚筒式、螺旋式等,这些形式的结构具有如下缺点:装机功率大、能耗高、翻抛深度浅、翻抛宽度窄,不具备将污泥物料向前移位的功能,污泥不可连续进出污,无法达到自动运行,并且不可以双向翻抛。
发明内容
本发明的目的是针对上述现有技术的不足,提供一种翻抛深度大、可连续自动运行的污泥好氧堆肥发酵的双向搅拌混合设备。
本发明采用的技术方案如下:

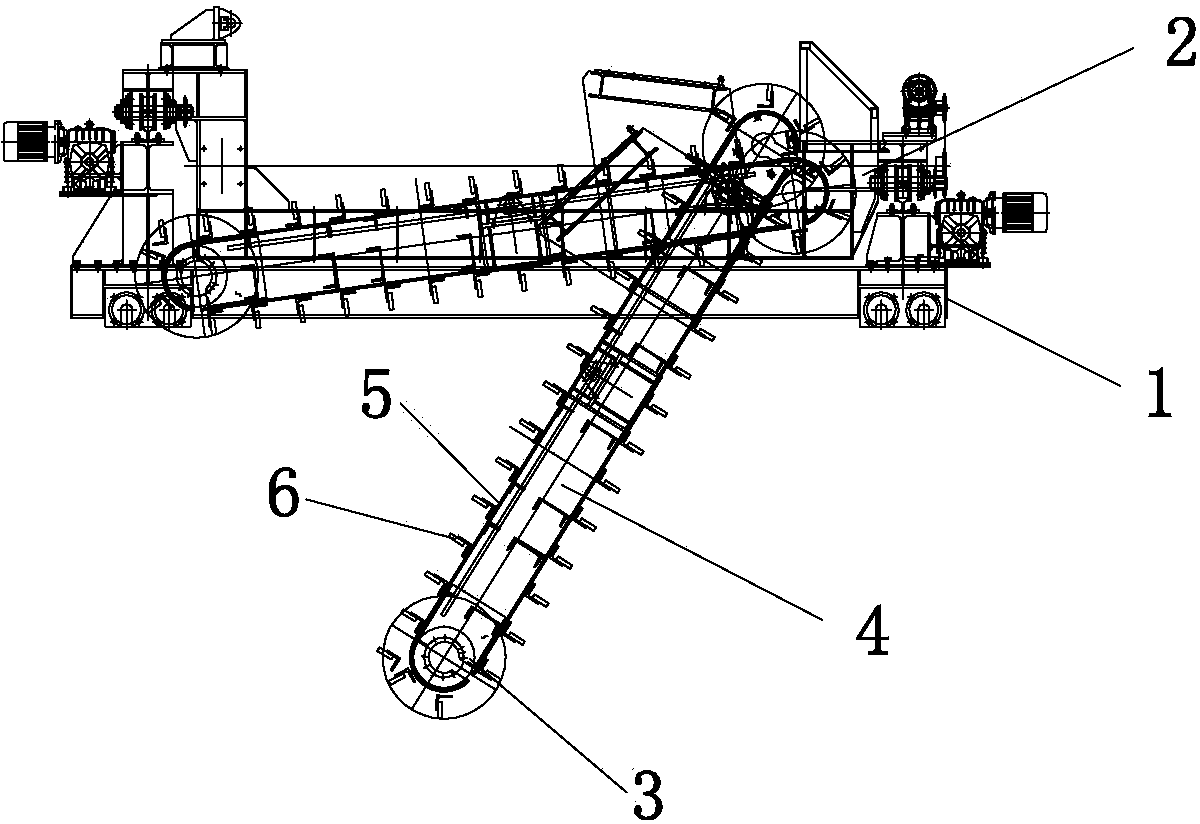

一种污泥好氧堆肥发酵的双向搅拌混合设备,其特征是它包括有安装在污泥发酵槽上的行走桥架,在所述行走桥架上安装有可来回行走的搅拌装置,所述搅拌装置中包括有两端滚筒、连接两端滚筒的支架及安装在两端滚筒上的传动链,该传动链上安装有多个搅拌片,所述支架一端铰接在搅拌装置上,另一端处于搅拌装置的下方并可绕上述支架的铰接点向下方转动。
所述支架向下翻转的转动角度为0~75°。
本发明的有益效果是:
结构简单实用,利用其独特的结构形式,相对于以往节约能耗50%以上,大概功率范围在20~50千瓦之间,翻抛深度可达到3~3.5米左右,可以在发酵槽内将污泥向前翻抛至下一个环节,达到连续运行的目的。
