摘要
本实用新型公开了节能型污泥烘干设备，包括箱体，所述箱体的一端侧壁上安装有污泥注入管，箱体远离污泥注入管的一端安装有污泥排出管和排气管，箱体的内腔顶部通过连杆固定有第二导气管，第二导气管的侧壁上安装有第三导气管和第一导气管，其中第一导气管远离第二导气管的一端穿过箱体的侧壁伸至于箱体的外部，第三导气管的侧壁上开有出气孔，箱体的一端底部通过转动轴安装在液压泵的输出轴上，箱体远离液压泵的一端通过转动轴安装在立柱上，其中液压泵和立柱均安装在底座上。该节能型污泥烘干设备其结构简单，设计巧妙，造价低，烘干污泥效率高，较为环保。
权利要求书

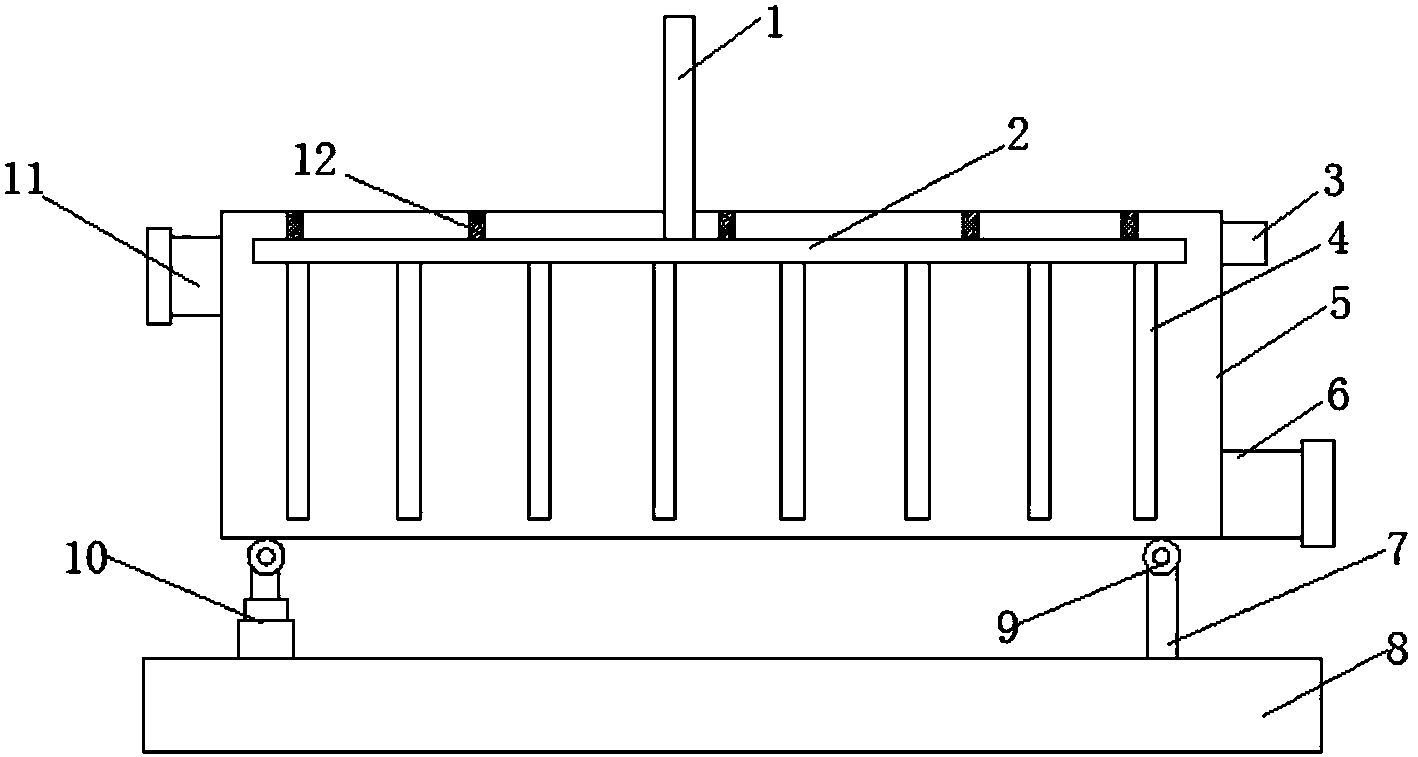

1.节能型污泥烘干设备，包括箱体(5)，其特征在于：所述箱体(5)的一端侧壁上安装有污泥注入管(11)，箱体(5)远离污泥注入管(11)的一端安装有污泥排出管(6)和排气管(3)，箱体(5)的内腔顶部通过连杆(12)固定有第二导气管(2)，第二导气管(2)的侧壁上安装有第三导气管(4)和第一导气管(1)，其中第一导气管(1)远离第二导气管(2)的一端穿过箱体(5)的侧壁伸至于箱体(5)的外部，第三导气管(4)的侧壁上开有出气孔，箱体(5)的一端底部通过转动轴(9)安装在液压泵(10)的输出轴上，箱体(5)远离液压泵(10)的一端通过转动轴(9)安装在立柱(7)上，其中液压泵(10)和立柱(7)均安装在底座(8)上。
2.根据权利要求1所述的节能型污泥烘干设备，其特征在于，所述第三导气管(4)位于箱体(5)的内腔内。
3.根据权利要求1所述的节能型污泥烘干设备，其特征在于，所述第一导气管(1)、第二导气管(2)和第三导气管(4)均采用铜质导气管，且第一导气管(1)位于箱体(5)外的一端与热气供应装置的输出端连接。
4.根据权利要求1所述的节能型污泥烘干设备，其特征在于，所述污泥排出管(6)和排气管(3)位于箱体(5)的同一端，且排气管(3)位于污泥排出管(6)的上方。
说明书
节能型污泥烘干设备
技术领域
本实用新型涉及干燥设备技术领域，尤其涉及节能型污泥烘干设备。
背景技术
目前市场上用于烘干污泥及其类食物的干燥设备存在粘、棚、堵等技术难题，设备庞大，运行故障率高，人员众多，能耗高，废气排放浓度高，在干燥污泥解决环境污染的过程中，给环境带来了新的污染。
因此，我们急需设计节能型污泥烘干设备解决上述问题。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的节能型污泥烘干设备。
为了实现上述目的，本实用新型采用了如下技术方案：
节能型污泥烘干设备，包括箱体，所述箱体的一端侧壁上安装有污泥注入管，箱体远离污泥注入管的一端安装有污泥排出管和排气管，箱体的内腔顶部通过连杆固定有第二导气管，第二导气管的侧壁上安装有第三导气管和第一导气管，其中第一导气管远离第二导气管的一端穿过箱体的侧壁伸至于箱体的外部，第三导气管的侧壁上开有出气孔，箱体的一端底部通过转动轴安装在液压泵的输出轴上，箱体远离液压泵的一端通过转动轴安装在立柱上，其中液压泵和立柱均安装在底座上。
优选的，所述第三导气管位于箱体的内腔内。
优选的，所述第一导气管、第二导气管和第三导气管均采用铜质导气管，且第一导气管位于箱体外的一端与热气供应装置的输出端连接。
优选的，所述污泥排出管和排气管位于箱体的同一端，且排气管位于污泥排出管的上方。
本实用新型有益效果：该节能型污泥烘干设备其上设置了由数根导气管构成的热气注入机构，其能够将热空气注入到污泥内，从内到外的对污泥进行烘干，进而使得污泥能够被快速的烘干，且其上还设置了由液压泵和立柱等部件构成的卸料机构，该节能型污泥烘干设备其结构简单，设计巧妙，造价低，烘干污泥效率高，较为环保，卸料方便。
