申请日2017.10.19
公开(公告)日2018.05.08
IPC分类号C02F9/06
摘要
本实用新型公开了一种连续电除盐水处理设备，包括设备本体，设备本体的一端设有淡水管，淡水管的一侧安装有浓水管，浓水管和淡水管的一端安装有滤腔，滤腔的内部安装有滤网，滤腔的一端设有连接口，设备本体的两端均设有夹紧板，设备本体一端的夹紧板的一端设有正极板，设备本体的另一端的夹紧板的一端设有负极板，正极板和负极板上安装有污垢挡板，正极板和负极板之间设有第一阴膜、第二阴膜、第三阴膜、第一阳膜和第二阳膜。本实用新型结构新颖，通过了滤腔首先过滤掉淡水管和浓水管里的杂质，便于保护设备本体内的结构和防止杂质进入设备本体的内部，同时由污垢挡板防止污垢吸附在电极板上，便于清理，同时由稀释器稀释浓水，便于再次利用。
权利要求书

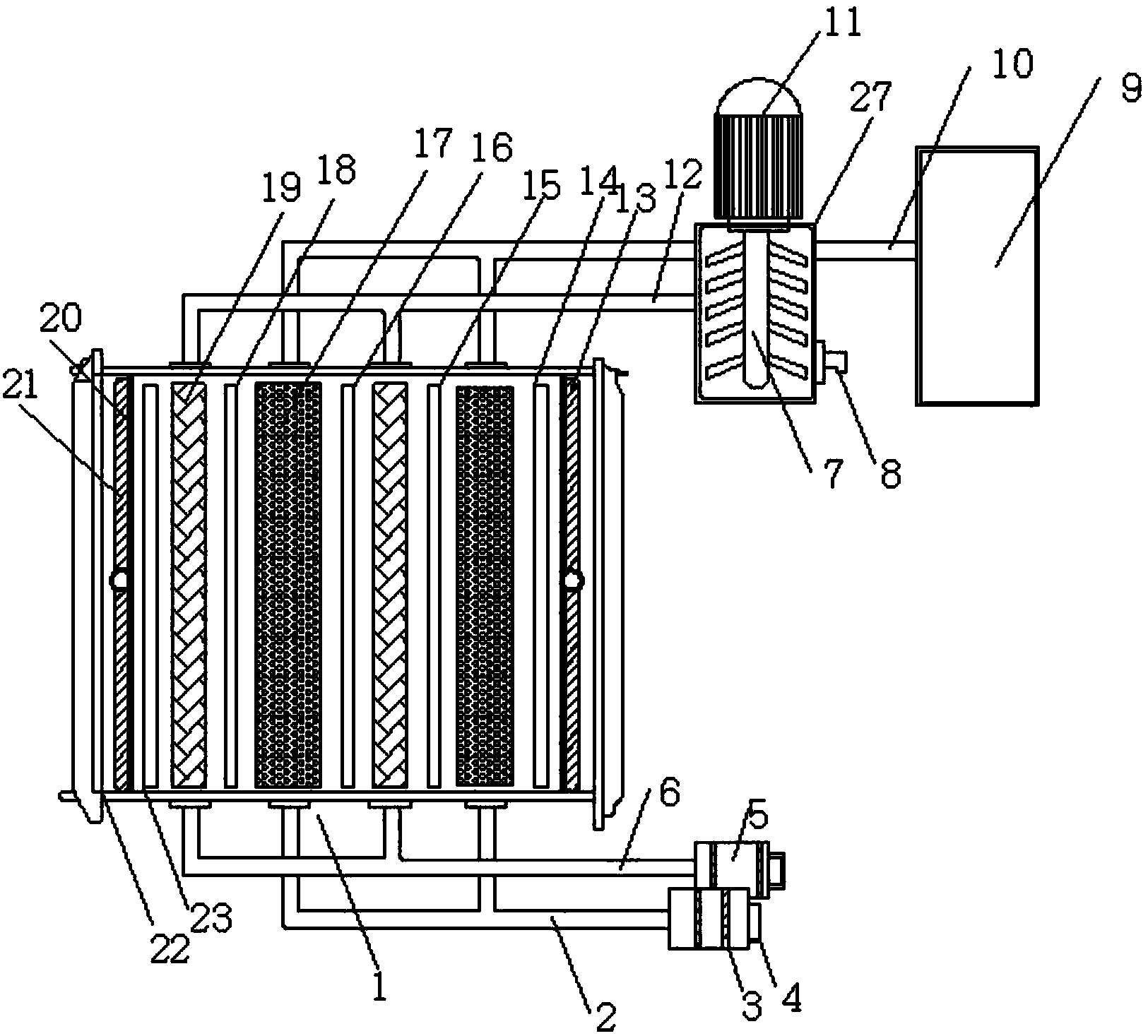

1.一种连续电除盐水处理设备，包括设备本体(1)，其特征在于，所述设备本体(1)的一端设有淡水管(2)，所述淡水管(2)的一侧安装有浓水管(6)，所述浓水管(6)和所述淡水管(2)的一端安装有滤腔(5)，所述滤腔(5)的内部安装有滤网(3)，所述滤腔(5)的一端设有连接口(4)，所述设备本体(1)的两端均设有夹紧板(22)，所述设备本体(1)一端的所述夹紧板(22)的一端设有正极板(21)，所述设备本体(1)的另一端的所述夹紧板(22)的一端设有负极板(13)，所述正极板(21)和所述负极板(13)上安装有污垢挡板(20)，所述正极板(21)和所述负极板(13)之间设有第一阴膜(14)、第二阴膜(16)、第三阴膜(23)、第一阳膜(15)和第二阳膜(18)，所述第一阴膜(14)和所述第一阳膜(15)之间与所述第二阴膜(16)和所述第二阳膜(18)之间均设有淡水隔板(17)，所述第一阳膜(15)和所述第二阴膜(16)与所述第二阳膜(18)和所述第三阴膜(23)之间设有浓水隔板(19)，所述设备本体(1)的另一端设有浓水出水管(12)和所述淡水出水管(10)，所述浓水出水管(12)的一端设有稀释器(27)，所述稀释器(27)的顶端安装有电机(11)，所述稀释器(27)的内部设有旋转轴(7)，所述旋转轴(7)上设有搅拌扇叶，所述稀释器(27)的一端设有出水口(8)，所述淡水出水管(10)的一端设有纯水箱(9)。
2.根据权利要求1所述的连续电除盐水处理设备，其特征在于，所述污垢挡板(20)上设有板体(25)，所述板体(25)的一端设有把手(24)，所述板体(25)的另一端设有连接块(26)。
3.根据权利要求2所述的连续电除盐水处理设备，其特征在于，所述污垢挡板(20)通过所述连接块(26)滑动连接所述正极板(21)和所述负极板(13)。
4.根据权利要求1或2或3所述的连续电除盐水处理设备，其特征在于，所述淡水隔板(19)内填充有树脂球。
5.根据权利要求1或2或3所述的连续电除盐水处理设备，其特征在于，所述电机(11)固定连接所述旋转轴(7)。
说明书
一种连续电除盐水处理设备
技术领域
本实用新型属于机械技术领域，涉及一种涉及电除盐水处理设备，具体涉及一种连续电除盐水处理设备。
背景技术
目前，连续电除盐(CEDI，Continuous Electrodeionization)技术是最新发展起来的膜处理技术。该技术是将离子交换树脂填充在阴阳离子交换膜之间形成CEDI单元，阴离子交换膜与阳离子交换膜交替排列，水中的离子被树脂吸附后，在直流电压的作用下，分别通过阴阳离子交换膜被去除。水分子在电场的作用下分解为氢离子和氢氧根离子，对离子交换树脂进行连续再生，使树脂保持最佳工作状态。利用连续电除盐(CEDI)技术处理低放废液，最大优点在于：1)树脂在直流电压下自动连续再生，无需投加酸碱，理论上无放射性废树脂产生;2)对能耗的要求远远低于蒸发浓缩法。由于以上优点的存在以CEDI技术为核心的水处理设备已被广泛应用于电力、电子、制药、生物技术等领域中，但是在两个极水室里容易形成垢，不便于清理，同时浓水不便于再次利用。
发明内容
本实用新型要解决的技术问题是克服的现有的连续电除盐水处理设备的两个极水室里容易形成垢，不便于清理，同时浓水不便于再次利用的问题，提供一种连续电除盐水处理设备。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供了一种连续电除盐水处理设备，包括设备本体，所述设备本体的一端设有淡水管，所述淡水管的一侧安装有浓水管，所述浓水管和所述淡水管的一端安装有滤腔，所述滤腔的内部安装有滤网，所述滤腔的一端设有连接口，所述设备本体的两端均设有夹紧板，所述设备本体一端的所述夹紧板的一端设有正极板，所述设备本体的另一端的所述夹紧板的一端设有负极板，所述正极板和所述负极板上安装有污垢挡板，所述正极板和所述负极板之间设有第一阴膜、第二阴膜、第三阴膜、第一阳膜和第二阳膜，所述第一阴膜和所述第一阳膜之间与所述第二阴膜和所述第二阳膜之间均设有淡水隔板，所述第一阳膜和所述第二阴膜与所述第二阳膜和所述第三阴膜之间设有浓水隔板，所述设备本体的另一端设有浓水出水管和所述淡水出水管，所述浓水出水管的一端设有稀释器，所述稀释器的顶端安装有电机，所述稀释器的内部设有旋转轴，所述旋转轴上设有搅拌扇叶，所述稀释器的一端设有出水口，所述淡水出水管的一端设有纯水箱。
作为本实用新型的一种优选技术方案，所述污垢挡板上设有板体，所述板体的一端设有把手，所述板体的另一端设有连接块。
作为本实用新型的一种优选技术方案，所述污垢挡板通过所述连接块滑动连接所述正极板和所述负极板。
作为本实用新型的一种优选技术方案，所述淡水板内填充有树脂球。
作为本实用新型的一种优选技术方案，所述电机固定连接所述旋转轴。
本实用新型所达到的有益效果是：本实用新型结构新颖、操作简便，通过了滤腔首先过滤掉淡水管和浓水管里的杂质，便于保护设备本体内的结构和防止杂质进入设备本体的内部，同时由污垢挡板防止污垢吸附在电极板上，便于清理，同时由稀释器稀释浓水，便于再次利用。
