申请日2014.09.11
公开(公告)日2014.12.31
IPC分类号H01L31/054; C02F1/48; H02S40/00; H02S40/30
摘要
本实用新型公开了一种太阳能电子水处理器，包括箱体、设置于箱体上方的射频发射器和位于射频发射器上方的光伏板组件;箱体的相对的两个侧壁上设有电极板，电极板与射频发射器电连接，且箱体的另外两个侧壁上分别设有进水管和出水管，其中，进水管位于侧壁上方，出水管位于侧壁下方，箱体的底部还设有排污口;所述光伏板组件包括面板、PVC面板、粘胶层和底板，其中，面板的内表面为波浪形，波峰与波谷均为弧面;PVC面板与面板之间设有反光膜，且PVC面板与粘胶层相连;粘胶层内设有电池板，电池板设有导线接头;本实用新型光伏转换率高，通过射频发射器高效除垢、杀菌、灭藻，装配方便、降低了生产成本，达到了环保节能的目的。
权利要求书

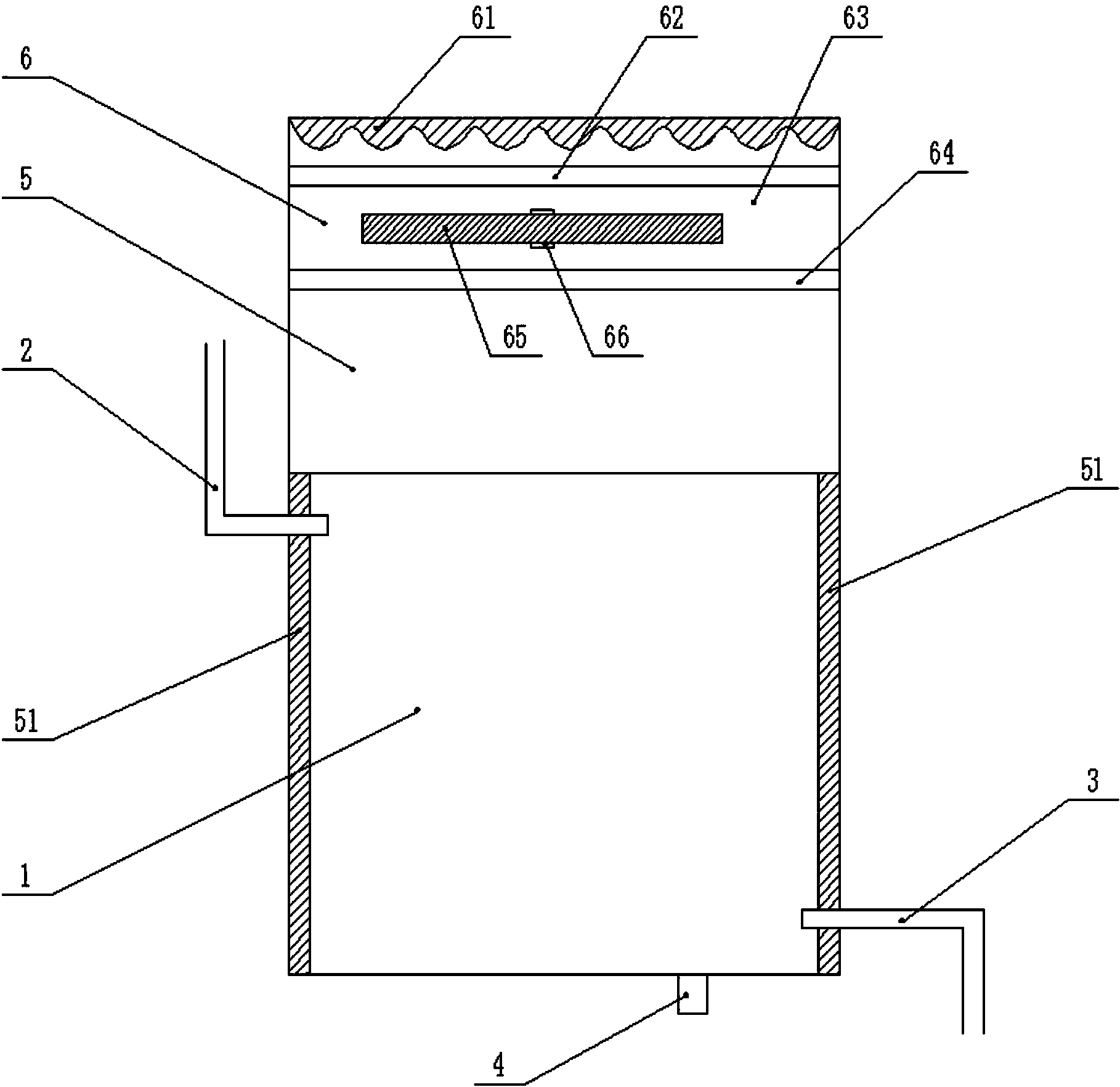

1.一种太阳能电子水处理器，包括箱体(1)、设置于箱体(1)上方的射频发射器(5)和位于射频发射器(5)上方的光伏板组件(6);其特征在于，箱体(1)的相对的两个侧壁上设有电极板(51)，电极板(51)与射频发射器(5)电连接，且箱体(1)的另外两个侧壁上分别设有进水管(2)和出水管(3)，其中，进水管(2)位于侧壁上方，出水管(3)位于侧壁下方，箱体(1)的底部还设有排污口(4);所述光伏板组件(6)包括面板(61)、PVC面板(62)、粘胶层(63)和底板(64)，其中，面板(61)的内表面为波浪形，波峰与波谷均为弧面;PVC面板(62)与面板(61)之间设有反光膜，且PVC面板(62)与粘胶层(63)相连，粘胶层(63)底部与底板(64)连接，粘胶层(63)内设有电池板(65)，电池板(65)设有导线接头(66)，电池板(65)的两极通过导线连接射频发射器(5)。
2.根据权利要求1所述的太阳能电子水处理器，其特征在于，所述箱体(1)为碳钢或者不锈钢材质，外形为倒圆角的长方体。
3.根据权利要求1所述的太阳能电子水处理器，其特征在于，所述进水管(2)和出水管(3)均设有法兰。
说明书
一种太阳能电子水处理器
技术领域
本实用新型涉及水处理器，具体是一种太阳能电子水处理器。
背景技术
太阳能是一种干净的可再生的新能源，越来越受到人们的青睐，在人们生活、工作中有广泛的作用，其中之一就是将太阳能转换为电能;现有的太阳能板在光伏转换率方面一直不高，只有在强光下，光伏转换才会比较高，而光伏转换率低，这就直接影响了太阳能的转化，特别是阴天的时候，转换效率更低。
实用新型内容
本实用新型的目的在于提供一种光伏转换率高，通过射频发射器高效除垢、杀菌、灭藻，降低了生产成本，环保节能的太阳能电子水处理器，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种太阳能电子水处理器，包括箱体、设置于箱体上方的射频发射器和位于射频发射器上方的光伏板组件;箱体的相对的两个侧壁上设有电极板，电极板与射频发射器电连接，且箱体的另外两个侧壁上分别设有进水管和出水管，其中，进水管位于侧壁上方，出水管位于侧壁下方，箱体的底部还设有排污口;所述光伏板组件包括面板、PVC面板、粘胶层和底板，其中，面板的内表面为波浪形，波峰与波谷均为弧面;PVC面板与面板之间设有反光膜，且PVC面板与粘胶层相连，粘胶层底部与底板连接，粘胶层内设有电池板，电池板设有导线接头，电池板的两极通过导线连接射频发射器。
进一步的，所述箱体为碳钢或者不锈钢材质，外形为倒圆角的长方体。
进一步的，所述进水管和出水管均设有法兰。
与现有技术相比，本实用新型面板的内表面为波浪形，波峰与波谷均为弧面，通过内表面呈弧面波浪形的太阳能面板使得太阳光能够集中于一点或者一条线上，提高光照的强度，从而提高光伏转换率，使得阴天、无强光的天气依然能够正常的使用太阳能板，且通过射频发射器高效除垢、杀菌、灭藻，具有工作可靠、结构简单、安全可靠、维护少的特征，同时装配方便，占用空间小，降低了生产成本，达到了环保节能的目的。
