申请日2014.09.11
公开(公告)日2015.01.14
IPC分类号G05D11/13; C02F9/14
摘要
本实用新型公开了一种污水处理厂化学除磷自动控制装置，所述装置设有依序连通的初沉池、生物反应池和二沉池，二沉池的进水管与加药泵、储药罐和加药管道连通，并设有在线流量计、药剂流量计、在线PLC和变频器、在线磷酸盐测定仪和控制器;所述控制装置具有较好的除磷效果，效率高，自动化程度非常高。本实用新型特别适用于污水处理厂化学除磷工艺，在试运行中取得了非常好的效果。
权利要求书

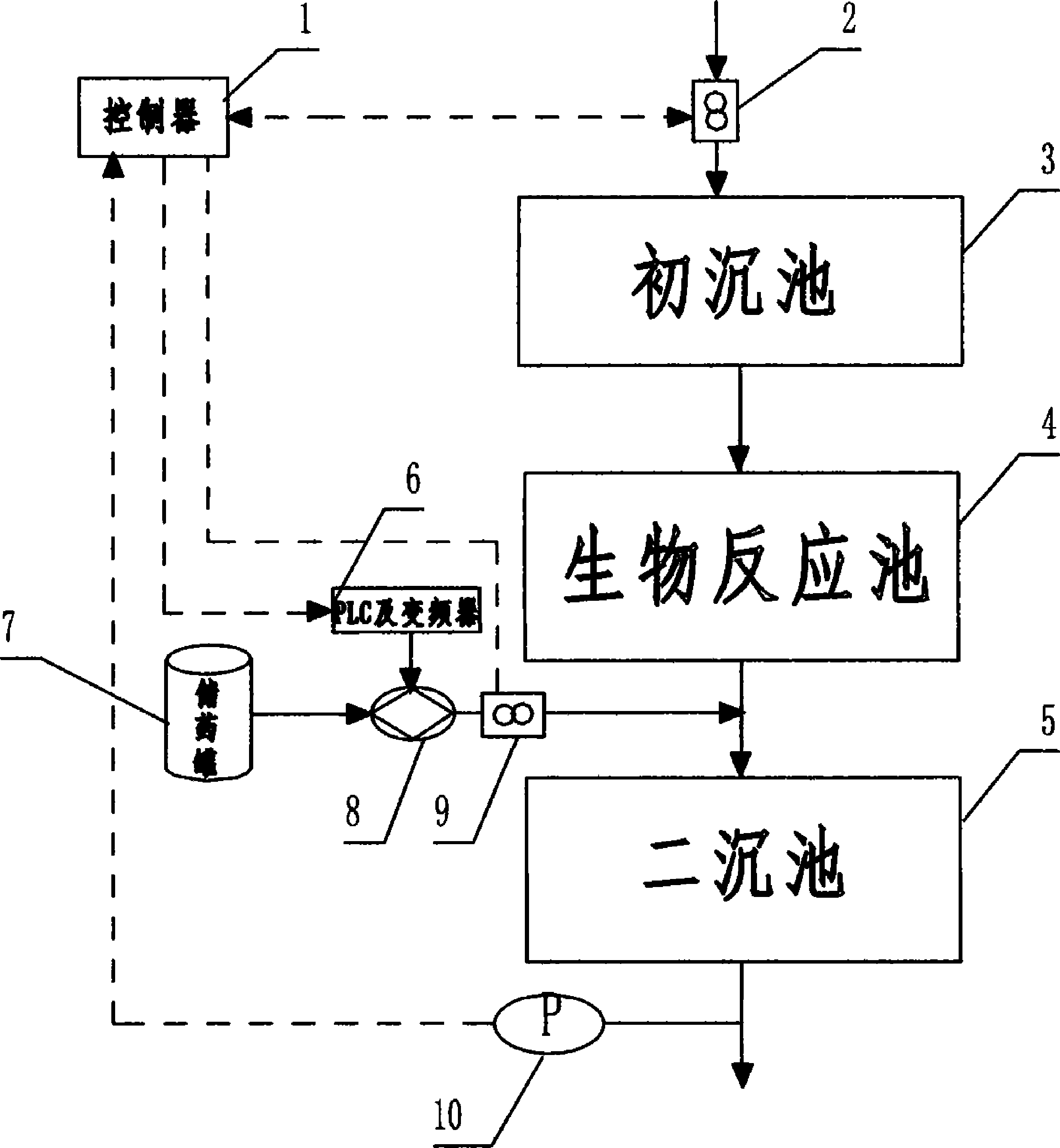

1.一种污水处理厂化学除磷自动控制装置，设有依序连通的初沉池 (3)、生物反应池(4)和二沉池(5)，初沉池设有进水管，二沉池设有进 水管和排水管，二沉池的进水管与加药泵(8)、储药罐(7)和加药管道连 通，其特征是：在初沉池的进水管上装有在线流量计(2)，加药泵与二沉 池连通的加药管道上装有药剂流量计(9)，所述加药泵装有控制其流量的 在线PLC和变频器(6)，在二沉池的排水管道上装有在线磷酸盐测定仪(10)， 另外设有控制器(1)，该控制器与所述在线流量计和在线PLC和变频器、 药剂流量计、在线磷酸盐测定仪进行信号和控制连接。
说明书
污水处理厂化学除磷自动控制装置
技术领域
本实用新型属于一种污水处理技术，一种污水化学除磷处理控制技术， 具体的是根据进水水量和进出水磷浓度及时自动调整化学除磷药剂的投加 量，使污水的除磷处理效果更好的装置。
背景技术
在国内很多污水处理厂大多都采用生物除磷为主、化学除磷为辅 的方法作为污水处理的除磷方法。传统化学除磷通常在曝气池末端投加 除磷药剂，其投加方法包括：恒定量投加、根据进水负荷的前馈控制投 加、根据投药点的磷浓度反馈控制投加等方法。由于污水处理厂进水磷 负荷存在较大的季节性和昼夜变化，采用这些方法在实际运行过程中大 存在一些问题：1、恒定量投加对进水负荷的变化不能及时准确的作出 反应，不能对投加量及时作出调整，往往必须提高投加量以适应高峰负 荷，使化学除磷的药剂利用率低，增加了资源消耗，提高了处理成本; 2、过分依赖仪表造成系统运行不可靠：根据进水负荷的前馈控制投加 和根据投药点磷浓度的反馈控制投加均完全依赖于进水磷浓度或投加 点磷浓度的实时监测，而磷在线监测仪表投资成本高、维护要求高，磷 浓度监测点的进水和曝气池末端水样中由于含有大量的污泥等污染物 质，造成磷在线仪表的维护量显著增加，污水处理厂往往难以及时维护， 使化学除磷系统不能正常运行。基于以上问题分析，需要对现有污水处 理的化学除磷控制系统进行改进，使除磷药剂的投加量得到精确、及时和稳 定的控制。
实用新型内容
本实用新型的目的在于解决上述技术问题，提供一种污水处理厂化学除 磷自动控制装置。这种控制装置是根据进水水量和进出水磷浓度及时自动调 整化学除磷药剂的投加量，能够保证污水化学除磷处理单元的药剂投加量得 到精确及时的控制，并使化学除磷处理工艺稳定高效地运行。
本实用新型的目的是由下述技术方案实现的：污水处理厂化学除磷自 动控制装置，设有依序连通的初沉池、生物反应池和二沉池，初沉池设有进 水管，二沉池设有进水管和排水管，二沉池的进水管与加药泵、储药罐和加 药管道连通，其特征是：在初沉池的进水管上装有在线流量计，加药泵与二 沉池连通的加药管道上装有药剂流量计，所述加药泵装有控制其流量的在线 PLC和变频器，在二沉池的排水管道上装有在线磷酸盐测定仪，另外设有控 制器，该控制器与所述在线流量计和在线PLC和变频器、药剂流量计、在线 磷酸盐测定仪进行信号和控制连接。
该装置的主要原理利用性能可靠的进水流量计作为该控制系统主 要输入，利用性能可靠的变频器作为该控制系统的主要执行单元，然后 利用进水浓度存在规律性的变化、并且生物反应池系统对进水磷负荷的 变化具备一定的缓冲作用，结合手工测定的生物反应池进水磷浓度数据 和二沉池出水在线磷浓度数据定期自动调整进水磷浓度控制数组，根据 加药流量在线数据定期自动调整加药泵变频器的预设参数。
本实用新型的有益效果：采用该装置进行化学除磷自动控制，城市生活 污水出水磷浓度稳定控制在1mg/l以下，从而保证出水磷的稳定达标，三价 金属盐和化学药剂去除磷的摩尔比稳定控制在1.5mol/mol以下。由于磷在 线浓度放置于生物反应池后较为洁净的二沉出水处，与放置于生物反应池之 前和之中相比，磷在线的维护工作量下降了50%以上。该控制系统即使在二 沉出水磷浓度在线监测仪和加药流量计这两个可靠性较低仪表失效的情况 下，依靠进水流量计、变频器、加药泵和控制器仍能实现较为可靠控制，使 系统稳定性显著提高。因此，本实用新型具有稳定可靠，调节及时，维护简 单的特点，并具有很好的调节效果。
