申请日2014.09.11
公开(公告)日2015.01.07
IPC分类号E03F5/04
摘要
一种污水口自动密封装置，所述密封装置包括支架、密封门、门轴、轴承盒、连接杆和平衡块，所述支架下端面一边上安装有轴承盒，轴承盒内部设置有门轴，所述门轴通过轴承盒活动连接在支架上，所述密封门与连接杆上端通过门轴铰接，所述连接杆下端与平衡块活动连接。本实用新型运用简单的机械结构，实现对污水口入口的自动密封，在不影响污水排放的同时，实现对污水道臭气和蚊虫的彻底性阻断。
权利要求书

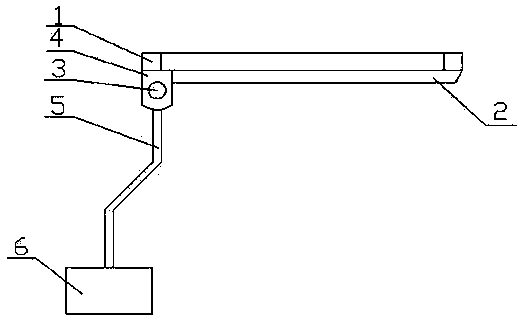

1.一种污水口自动密封装置，其特征是：所述密封装置包括支架(1)、密封门(2)、门轴(3)、轴承盒(4)、连接杆(5)和平衡块(6)，所述支架(1)下端面一边上安装有轴承盒(4)，轴承盒(4)内部设置有门轴(3)，所述门轴(3)通过轴承盒(4)活动连接在支架(1)上，所述密封门(2)与连接杆(5)上端通过门轴(3)铰接，所述连接杆(5)下端与平衡块(6)活动连接。
2.根据权利要求1所述的污水口自动密封装置，其特征是：所述密封装置设置在低于地面的污水口入口处。
3.根据权利要求1所述的污水口自动密封装置，其特征是：所述支架(1)形状与通用污水口箅子形状大小相匹配。
4.根据权利要求3所述的污水口自动密封装置，其特征是：所述密封门(2)形状大小与支架(1)形状大小相匹配。
说明书
一种污水口自动密封装置
技术领域
本实用新型涉及一种环保基础设施，具体涉及一种污水口自动密封装置。
背景技术
如今不论在城市还是农村，随着人民生活水平的不断提高，卫生条件的改善，基本上都采用集中排污。污水管道如蜘蛛网般遍布人们生活区域的各个角落，而设在污水管道上的污水口，雨水口更是星罗棋布，不计其数。随着人口的持续增长，排污量也是与日俱增，而这些生活工业污水都要通过污水管道排掉，而遍布在污水道上的污水口、雨水口，在无水可排时，总是散发着阵阵臭气，既污染环境，又危害人们的生活，特别是在夏季又是许多蚊虫的集结地，给人们的生活造成许多不便。
发明内容
本实用新型解决的技术问题：设计一种污水口自动密封装置，运用简单的机械结构，实现对污水口入口的自动密封，在不影响污水排放的同时，实现对污水道臭气和蚊虫的彻底性阻断。
本实用新型的技术解决方案：一种污水口自动密封装置，所述密封装置包括支架、密封门、门轴、轴承盒、连接杆和平衡块，所述支架下端面一边上安装有轴承盒，轴承盒内部设置有门轴，所述门轴通过轴承盒活动连接在支架上，所述密封门与连接杆上端通过门轴铰接，所述连接杆下端与平衡块活动连接。
所述密封装置设置在低于地面的污水口入口处。
所述支架形状与通用污水口箅子形状大小相匹配。
所述密封门形状大小与支架形状大小相匹配。
本实用新型与现有技术相比结构更简单，安装更方便，利用简单机械结构实现对污水口入口的自动密封，可以根据不同的污水口设计不同形状大小的密封门，安装维修方便，在不影响污水排放的同时，实现对污水道臭气和蚊虫的彻底性阻断，可广泛应用于城市及农村集中排污系统中。
