申请日2014.09.11
公开(公告)日2015.01.07
IPC分类号E03C1/12; E03B1/04; E03C1/182; E03C1/122
摘要
本实用新型涉及一种家用废水再生利用系统，它包括一洗菜池，该洗菜池的底部设置有排水管A和L形排水管B，该排水管A与排污总管相通连;所述L形排水管B的外端口，与设置在卫生间墙壁上的存水箱的左侧面下部相连通;所述存水箱左侧面中下部连接一排水管C，该排水管C的另一端与洗脸池的底部出水口相连通;所述存水箱左侧面中部连接一排水管E，该排水管E与浴缸底面出水口相连通;所述存水箱底面左侧设置一排水管D，该排水管D的外端口与马桶的存水箱相连通;所述存水箱所在墙壁外设置一室外储水箱，该室外储水箱的上表面设置倒L形进水管;它采用将废水进行循环利用，分级使用，它具有结构简单，操作方便，能够节约水资源，环保节能。
权利要求书

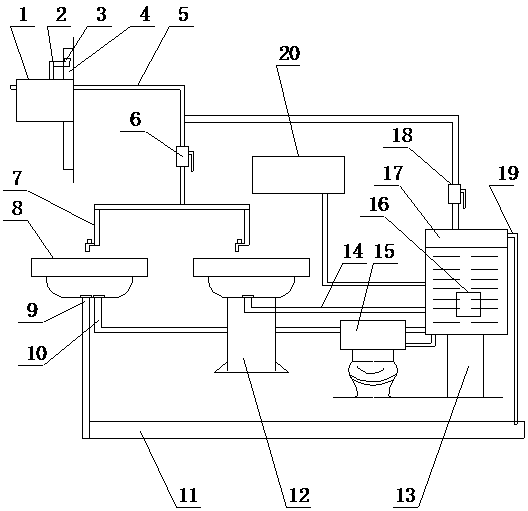

1.一种家用废水再生利用系统，其特征在于：它包括一洗菜池(8)，该洗菜池(8)的底部设置有排水管A(9)和L形排水管B(10)，该排水管A(9)与排污总管(11)相通连;所述L形排水管B(10)的外端口，与设置在卫生间墙壁上的存水箱(17)的左侧面下部相连通;所述存水箱(17)左侧面中下部连接一排水管C(14)，该排水管C(14)的另一端与洗脸池(12)的底部出水口相连通;所述存水箱(17)左侧面中部连接一排水管E，该排水管E与浴缸(20)底面出水口相连通;所述存水箱(17)底面左侧设置一排水管D，该排水管D的外端口与马桶的蓄水箱(15)相连通;所述存水箱(17)所在墙壁外设置一室外储水箱(1)，该室外储水箱(1)的上表面设置倒L形进水管(2)，该倒L形进水管(2)的外端口穿插在其外墙壁上的雨水排水总管(4)内;所述室外储水箱(1)的右侧面设置一出水管A(5)，该出水管A(5)的出水管端连接一下框型水管(7)，该下框型水管(7)的两个出水口分别在洗菜池(8)和洗脸池(12)上方。
2.根据权利要求1所述的一种家用废水再生利用系统，其特征在于：所述出水管A(5)中部连接一出水管B，该出水管B的外端口连接在存水箱(17)顶面相连通，该出水管B上设置有手闸B(18)。
3.根据权利要求1所述的一种家用废水再生利用系统，其特征在于：所述存水箱(17)内设置有防水水泵(16)。
4.根据权利要求1所述的一种家用废水再生利用系统，其特征在于：所述存水箱(17)右侧面上部设置一防溢管A(19)，该防溢管A(19)的外端口与排污总管(11)相通连。
5.根据权利要求1所述的一种家用废水再生利用系统，其特征在于：所述出水管A(5)上设置有手闸A(6)。
6.根据权利要求1所述的一种家用废水再生利用系统，其特征在于：所述L形进水管(2)的进水口为喇叭口(3)。
说明书
一种家用废水再生利用系统
【技术领域】
本实用新型涉及一种家用废水再生利用系统。
【背景技术】
随着社会的不断发展，人们在使用各种各样的资源。人们的生活里是离不开水，但是人们在使用水时，存大极大的浪费，不但浪费水资源，也浪费水费费用。如何将家庭里的废水以及雨水如何进行再利用，是本实用新型要解决的问题。
【实用新型内容】
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的一种家用废水再生利用系统，它采用将废水进行循环利用，分级使用，它具有结构简单，操作方便，能够节约水资源，环保节能。
本实用新型所述的一种家用废水再生利用系统，它包括一洗菜池，该洗菜池的底部设置有排水管A和L形排水管B，该排水管A与排污总管相通连;所述L形排水管B的外端口，与设置在卫生间墙壁上的存水箱的左侧面下部相连通;所述存水箱左侧面中下部连接一排水管C，该排水管C的另一端与洗脸池的底部出水口相连通;所述存水箱左侧面中部连接一排水管E，该排水管E与浴缸底面出水口相连通;所述存水箱底面左侧设置一排水管D，该排水管D的外端口与马桶的蓄水箱相连通;所述存水箱所在墙壁外设置一室外储水箱，该室外储水箱的上表面设置倒L形进水管，该倒L形进水管的外端口穿插在其外墙壁上的雨水排水总管内;所述室外储水箱的右侧面设置一出水管A，该出水管A的出水管端连接一下框型水管，该下框型水管的两个出水口分别在洗菜池和洗脸池上方。
进一步地，所述出水管A中部连接一出水管B，该出水管B的外端口连接在存水箱顶面相连通，该出水管B上设置有手闸B。
进一步地，所述存水箱内设置有防水水泵。
进一步地，所述存水箱右侧面上部设置一防溢管A，该防溢管A的外端口与排污总管相通连。
进一步地，所述出水管A上设置有手闸A。
进一步地，所述L形进水管的进水口为喇叭口。
进一步地，所述存水箱17的底面设置一支座。
采用上述结构后，本实用新型有益效果为：本实用新型所述的一种家用废水再生利用系统，它采用将废水进行循环利用，分级使用，它具有结构简单，操作方便，能够节约水资源，环保节能。
