申请日2014.09.15
公开(公告)日2016.03.16
IPC分类号C02F11/10; C02F11/12
摘要
本发明涉及一种采用蒸汽浸提处理污泥的方法，以实现污泥的减量化、资源化和无害化，属于固废处理技术领域。本方法将污泥盛放于物料框内并置于密闭反应釜中;对反应釜抽真空后通入高温蒸汽;蒸汽加热污泥，破碎细胞，溶出有机质;富含有机质的浸出液在重力的作用下与污泥分离并汇集于反应釜底部。污泥始终只与新鲜的蒸汽接触，污泥中大部分有机质被浸出进入浸提液并降解为易生化的小分子物质。浸提液可作为液体肥、土壤改良剂、污水处理厂反硝化碳源等利用;残余污泥中有机质含量低，可经简单脱水或自然风干后作为建材、土地回用或填埋等得到彻底处置。
权利要求书
1.一种蒸汽热浸提处理污泥的方法，其特征在于，包括以下步骤：
(1)将污泥盛放于物料框内并置于反应釜中，物料框为上部敞口的网状结构，物料框的四周和底部为200～300目的滤网，物料框在能够截住污泥停留于物料框的同时，过滤水份和浸提液并滴落于釜底成为釜液，物料框采用以不接触釜液的方式置于反应釜中，密闭反应釜，抽真空至表压为-0.06MPa～-0.07MPa;
(2)将高温蒸汽通入反应釜，保持釜内温度在150℃～300℃，维持5～20小时;
(3)浸提后的反应釜自然降温至室温，打开反应釜，从物料框内取出残余污泥，排放釜液。
2.根据权利要求1所述的蒸汽热浸提处理污泥的方法，其特征在于，所述滤网为不锈钢滤网。
3.根据权利要求1所述的蒸汽热浸提处理污泥的方法，其特征在于，所述的釜液采用如下方法排放：
(1)一次性排出，在反应完全后一次性排出反应釜;或
(2)实时排出，通过液位监测器和排水系统，在反应过程中及时将水排出反应釜。
4.根据权利要求1所述的蒸汽热浸提处理污泥的方法，其特征在于，处理后的残余污泥风干至含水率5%。
说明书
蒸汽热浸提处理污泥的方法
技术领域
本发明涉及污泥的处理方法，具体涉及采用蒸汽热浸提处理污泥的方法，属于固废处理技术领域。
背景技术
2012年我国投入运营的污水处理设施日处理污水1.16亿立方，日产污泥近10万吨(以80%含水率计)。污泥中富集了难降解有机物、重金属、病毒、细菌等，治理难度高。不同于焚烧和填埋等传统技术，热水解技术可显著改善污泥的脱水性能和可生化性能，其处理后的产物可资源化利用，在实现污泥减量化的同时实现资源化和无害化。
中国专利20041203414.2公开了一种剩余污泥的处理方法，由热水解、厌氧消化和脱水三个单元组成。热水解单元采用高压釜为反应器，反应温度110～190℃，反应时间15～75分钟。厌氧消化单元采用厌氧序批式反应器，停留时间7.5～10天。脱水单元采用离心脱水，转速2500～3000转/分钟，脱水后泥饼含水率为45%～50%。该专利属于“热水解-厌氧消化”工艺，整个工艺较为繁琐;热水解在该类工艺中仅为预处理，相比传统厌氧消化虽节省了一半的时间，但仍然需要近10天的后续厌氧消化，处理效率仍不够理想。
中国专利20121023419.4公开了一种用于污泥水热预处理的装置及方法，由两个交替运行的蒸煮釜组成。首先向第一蒸煮釜注入添加了碱的稀释水，再将第二蒸煮釜的泄压蒸汽注入第一蒸煮釜以预热稀释水;污泥经破碎进入第一蒸煮釜并与稀释水混合均匀;最后通入高温蒸汽直接加热污泥，反应温度130～180℃，反应压力0.5～1.5MPa，停留时间15～45min。如此循环交替运行两个蒸煮釜，以最大程度利用余热。该专利仍然仅用于污泥的预处理，需要添加稀释水和碱;虽对泄压蒸汽进行了充分利用，但稀释水的加入使得能耗增加。
中国专利20091026548.7公开了一种用于污泥水热反应的卧式反应器。该专利的反应器为双层卧式反应釜，中轴线上水平安装有搅拌器，搅拌刮刀具有一定角度，可实现污泥的卸料。高温水蒸汽一部分直接进入内筒与污泥直接接触，另一部分进入夹套加快升温过程。该发明无需对80%含水率污泥进行稀释，降低了能量消耗。该专利将传统立式反应釜改为卧式反应釜，并且无需对污泥进行稀释，但搅拌器的能耗较高，综合来看能耗也较高。
中国专利20081021666.9公开了一种从污泥制备液体肥料的工艺及系统。该专利采用150～300℃、1.5～3.0MPa的水蒸气与湿污泥原料混合搅拌，加热并保持20～60分钟，后在0.5～8小时内冷却至100℃以下，经固液分离得到液体肥和半干固体。该专利采用了搅拌，对大型高温高压容器实施搅拌难度大，且搅拌能耗较高;整个过程中污泥与蒸汽、水混杂在一起，未能实现泥水的及时分离。
可以看出，目前污泥的处理技术普高能耗高、工艺繁杂、处理不彻底，亟需开发一种成本低廉、工艺简便、资源化利用程度高的新的污泥处理方法。
发明内容
针对现有污泥处理技术能耗高、工艺复杂等问题，本发明提出了采用蒸汽热降解处理污泥的方法，同时可浸提污泥中有机质，即采用蒸汽破坏污泥细胞结构，溶出有机质并将其中的大部分转移至液相产物(浸提液)中，从而达到污泥的减量化和资源再利用的目的。
本发明所述的蒸汽热浸提处理污泥的方法，包括如下步骤：
(1)将污泥盛放于物料框内并置于反应釜中，物料框为上部敞口的网状结构，能够截住污泥停留于物料框的同时，过滤水份和浸提液并滴落于釜底成为釜液，并且物料框不与釜液接触，密闭反应釜，抽真空至表压为-0.06MPa～-0.07MPa;
(2)将高温蒸汽通入反应釜，保持釜内温度在150℃～300℃，维持5～20小时;高温蒸汽直接与污泥接触传热，利用蒸汽的相变热加热、降解污泥;
(3)浸提后的反应釜自然降温至室温，打开反应釜，从物料框内取出残余污泥，排放釜液。

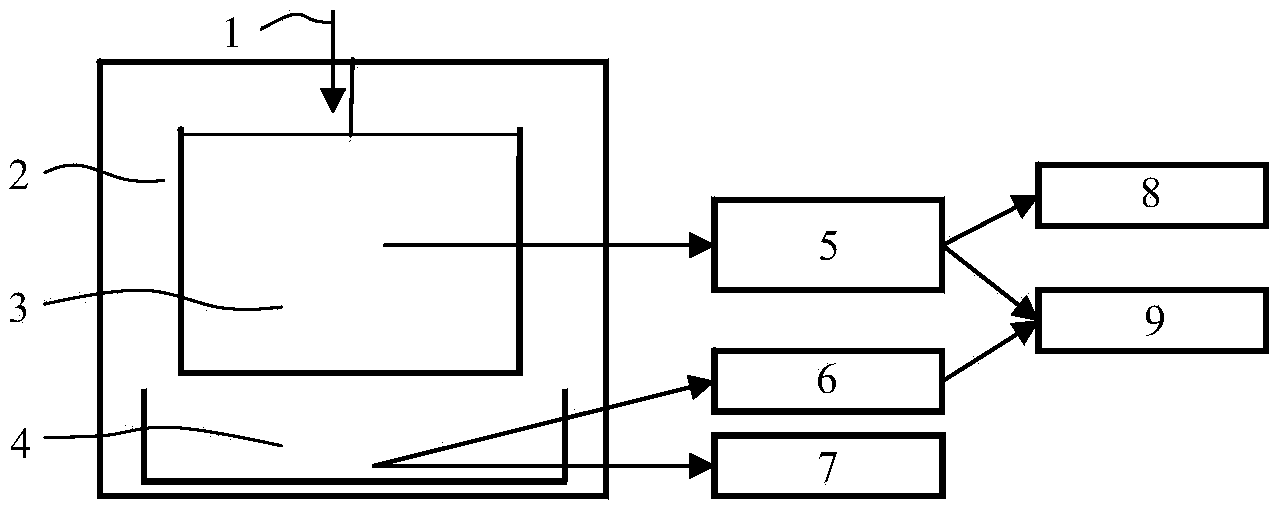

反应釜整个外表面保温良好，反应釜内部有盛放待处理污泥的物料框，物料框上端敞口，可从敞口处添加和取出污泥，四周和底部为200～300目的滤网。滤网用于过滤污泥中的水份，同时可将污泥截留于物料框内，滤网可以为耐腐蚀、耐高温、强度好的材质制成，优选不锈钢材质的滤网。
物料框以不接触釜液的方式置于反应釜中，可悬挂于反应釜中，也可支撑放置于反应釜中，即使得在整个浸提过程中污泥只与蒸汽接触，而不与釜液接触;处理时污泥盛放于物料框内，通入蒸汽，蒸汽可从反应釜上方通入，也可从反应釜侧面通入，使蒸汽通入口不与釜液接触即可，产生的冷凝水和浸提液即釜液，在重力作用下从物料框内下落至反应釜底部的釜液收集器中，釜液收集器可以直接是反应釜的底部，也可以是单独放置于反应釜底部的一个可接收和排放釜液的容器;而残余污泥始终停留于物料框内，以实现泥水的及时分离。
经过5～20小时的浸提，残余污泥中的水以自由水的形式存在，残余污泥的脱水性能得到显著改善，可采用自然风干的方式脱水，经自然风干至含水率5%左右;也可经过机械脱水快速将含水率降至50%以下，再自然风干至含水率5%左右。脱水设备可以是离心脱水、带式压滤脱水、板框压滤脱水等常用污泥脱水设备。含水率5%左右的泥饼中有机质含量低，可经建材利用、燃煤掺烧、水泥混烧、土地利用或填埋等得到彻底处置。
本发明所述的蒸汽浸提方法可将原污泥中70%以上的有机质浸出进入浸提液。汇集于反应釜底部的釜液主要有两种排出方法，第一种排出方法为一次性排出法，即在反应完全后一次性排出反应釜;一次性排出法排出的釜液在高温下长时间停留，其中难降解有机物被降解为易生化物质，该液相产物为易生化水，BOD5/CODCr≥0.4，可作为液体肥、土壤改良剂和污水厂反硝化碳源等加以利用。第二种排出方法为实时排出法，即通过液位监测器和排水系统，在反应过程中及时将釜液排出反应釜;采用实时排出法排出的釜液具有可生化性，0.3≤BOD5/CODCr≤0.4，可经过高温厌氧发酵等彻底处理。
采用本发明所述方法，所处理的污泥可包括脱水污泥、浓缩污泥、硝化污泥等。
本发明所采用的方法属于污泥热水解技术，但与传统的热水解有着本质的区别：本发明中，蒸汽直接与污泥接触传热、热解并浸提其中的有机质，至始至终污泥只与蒸汽接触，即采用“蒸”代替现有“煮”的方法热解污泥。这样的处理方法与传统热水解方法相比，主要有如下优点：
(1)污泥中不添加任何物质，设备无需搅拌，因此设备简单，操作简便，成本低廉，安全可靠，其处理量根据实际情况而定，单批次处理量可达几吨到几十吨。
(2)本发明采用的是蒸汽“蒸”污泥，污泥中70%以上的有机质被浸提至水中;残余污泥中有机质低，再处理简单。
(3)实时排出法可实现冷凝水和浸提液的实时排放，节约了能耗;1吨蒸汽可处理2～3吨污泥(以80%含水率计)。
(4)一次排放法可提高浸提液的可生化性，其BOD5/CODCr≥0.4。
