申请日2014.09.15
公开(公告)日2016.04.13
IPC分类号E03F5/10
摘要
一种真空净油机用废水箱，其包括废水箱，本发明实现了对真空净油机脱除的废水的全自动，有序的集中排放，免除了废水箱满了以后都要停机人工排水的问题，不仅省时、省力，免除了人工，同时无需真空净油机进行停机，保证了真空净油机的工作效率，废水箱固定以及拆卸程序方便，方便对废水箱进行清洗。
权利要求书
1.一种真空净油机用废水箱，其特征在于，包括废水箱，所述废水箱为圆柱形，废水箱所呈的圆柱形底面边缘设有固定耳，固定耳上设有螺孔，所述废水箱内安装有液位控制器，废水箱的上端设有进水口，废水箱的下端设有出水口，所述出水口设有电磁阀。
2.如权利要求1所述一种真空净油机用废水箱，其特征在于，所述液位控制器为浮球液位控制器，型号为FUK-150。
3.如权利要求1所述一种真空净油机用废水箱，其特征在于，所述固定耳个数为2-4个，固定耳个数优选为4个。
说明书
一种真空净油机用废水箱
技术领域
本发明涉及一种废水箱，特别是一种真空净油机用废水箱。
背景技术
真空净油机是一种结合了聚结分离法和真空分离法，能够同时对油液进行过滤、净化和脱水的一种油液净化装置，脱水效果明显，但废水处理存在问题，一般真空净油机脱除的废水都是落在废水箱中，废水箱满了以后都要停机人工排水，不仅费时、费力，而且影响真空净油机的工作效率。
发明内容
针对现有真空净油机存在的问题，本发明提出了一种真空净油机用废水箱，用于存储真空净油机脱除的废水，同时实现了真空净油机的自排水功能，能有效的自行排出真空净油机脱除的废水，解决了废水箱满了以后都要停机人工排水，费时、废了的缺点，同时保证真空净油机能够长时间工作，保证真空净油机的工作效率。
为解决以上技术问题，本发明提供的技术方案是:

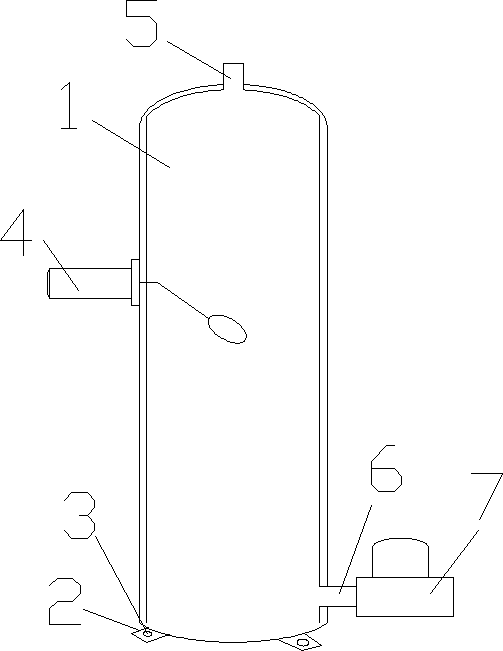

一种真空净油机用废水箱，其包括废水箱，所述废水箱为圆柱形，废水箱所呈的圆柱形底面边缘设有固定耳，所述固定耳个数为2-4个，固定耳个数优选为4个，固定耳上设有螺孔，所述废水箱内安装有液位控制器，废水箱的上端设有进水口，废水箱的下端设有出水口，所述出水口设有电磁阀。
所述液位控制器为浮球液位控制器，型号为FUK-150。
本发明的废水箱通过固定耳，用螺丝、螺母固定在真空净油机的工作台上，废水箱固定以及拆卸程序方便，方便对废水箱进行清洗。
真空净油机脱除的废水通过废水箱的上端的进水口进入废水箱，废水箱内安装的液位控制器用于检测废水箱内的废水高度，当废水箱内的废水达到液位控制器的限制高度时，液位控制器会发出信号，废水箱的下端的出水口上的电磁阀控制阀门打开，废水被排出，一端时间后，电磁阀关闭，实现了对真空净油机脱除的废水的全自动，有序的集中排放。
本发明的有益效果为：本发明实现了对真空净油机脱除的废水的全自动，有序的集中排放，免除了废水箱满了以后都要停机人工排水的问题，不仅省时、省力，免除了人工，同时无需真空净油机停机，保证了真空净油机的工作效率，废水箱固定以及拆卸程序方便，方便对废水箱进行清洗。
