申请日2001.05.22
公开(公告)日2002.03.20
IPC分类号C02F9/14; C02F9/02
摘要
再生纸造纸废水处理装置,包括投药设备、气浮设备、双生物膜设备及活性泥膜过滤器和电控部分,其特征是储存污水的集水池1通过管路和水泵3连接气浮设备,在水泵管路前设投药设备2,气浮设备通过管路接双生物膜设备,再接泥膜过滤器12;电控部分包括通过导线与电源相连的各水泵3的电机开关。优点是:本设计装置占地少、效率高、耗能低,它的双生物膜设备和泥膜过滤器都具有反冲洗功能,并且都是利用本装置处理的回用水。

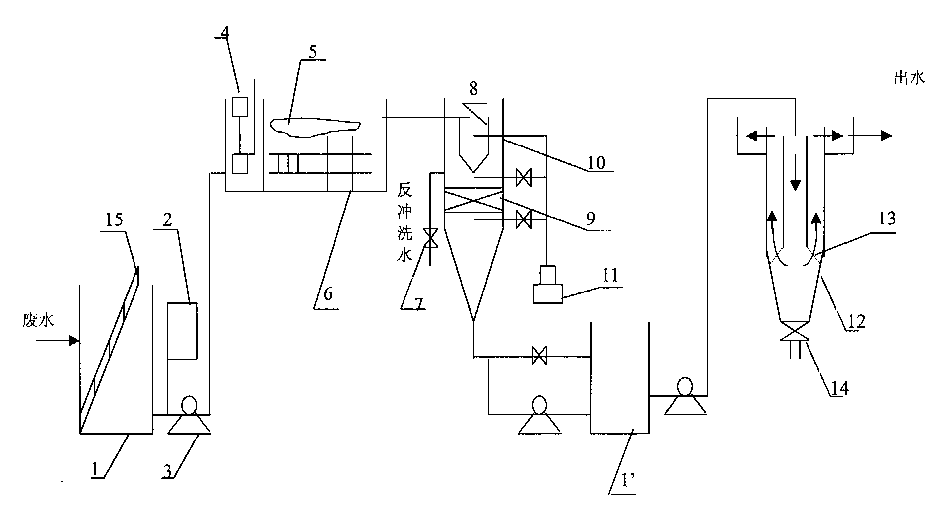

摘要附图
权利要求书
1、一种再生纸造纸废水处理装置，包括采用投药设备(2)、气浮设备、 双生物膜设备及活性泥膜过滤器(12)和电控部分，其特征是储存污水的 集水池(1)通过水泵(3)连接气浮设备的曝气机(4)，在水泵管路前设 投药设备(2)，气浮箱(6)通过管路接双生物膜设备，再接泥膜过滤设备 (12)，电控部分包括电源导线与各水泵(3)的电机相连。
2、根据权利要求1所述再生纸造纸废水处理装置，其特征是气浮设备 由引气曝气机(4)、气浮箱(6)、刮渣机(5)组成。
3、根据权利要求1所述再生纸造纸废水处理装置，其特征是双生物膜 设备包括双层容器(8)、(10)、滤料(9)，空压机(11)通过管路连通到 滤料(9)的上、下部，外层容器(10)底部分别经泵(3)、阀门(7)连 通集水池(1’)组成。
4、根据权利要求1所述再生纸造纸废水处理装置，其特征是活性泥膜 过滤器(12)由倒置的圆锥形内外双筒组成，内筒下沿固定有锥形金属网 (13)，金属网(13)的大直径边沿与外筒下部的倒锥形壳体内壁结合，过 滤器(12)下端设手动阀(14)。
说明书
再生纸造纸废水处理装置
本实用新型涉及污水处理设备，一种用于再生纸造纸废水处理的装置。
现有技术对再生纸造纸废水的处理，通常采用混凝、沉淀、气浮、过 滤工艺，采用气浮设备和机械过滤器。气浮设备包括常规的空压机、溶气 罐、释放器、回流水泵、气浮箱;装置占地面积大、投资多、耗能大。机 械过滤器内置滤料，滤料需定期更换和定期反冲洗，存在浪费清水、耗能、 效率低的问题。
本设计的目的是提供一种占地少、效率高、耗能低的再生纸造纸废水 处理装置。
本设计再生纸造纸废水处理装置，包括投药设备、气浮设备、双生物 膜设备及活性泥膜过滤器和电控部分，其特征是储存污水的集水池1通过 管路和水泵3连接气浮设备，在水泵管路前设投药设备2，气浮设备通过管 路接双生物膜设备，再接泥膜过滤器12;电控部分包括通过导线与电源相 连的各水泵3的电机开关。
本设计的再生纸造纸废水处理装置，处理水量10m3/n--500m3/n，处 理水质达国家回用标准：PH=6.5-6.8SS<5mg/L，BOD<20mg/L。
本设计的废水处理装置的优点是：它的双生物膜设备和泥膜过滤器都 具有反冲洗功能，并且都是利用本装置处理的回用水。另设有电器控制装 置，传动引气曝气机，水泵空压机根据水位变化自动运行。气浮设备仅为 引气曝气机、气浮箱和管路阀门组成，比现有常用的高压溶气气浮设备组 成简单，运行可靠。
