申请日2001.05.28
公开(公告)日2003.04.16
IPC分类号E03F5/14
摘要
本实用新型应用于环境保护领域，它能有效地处理厨房含油污水。主要由：进水口、箱体、集渣池、网状集渣斗、小盖板、集渣池堰板、一次分离池、浮油收集器、缓冲堰板、浮油出口、贮放器皿处、一次分离池堰板、二次分离池、二次分离池堰板、吸附过滤池、滤料层、大盖板和出水口构成。其处理工艺为：原水→集渣地→一次分离池→二次分离池→吸附过滤池→出水，该装置无需动力，饭店、酒店的含油污水经本实用新型处理后，可达到洗涤回用的标准，这对削减污染排放总量，缓解供水矛盾将起着积极的推动作用

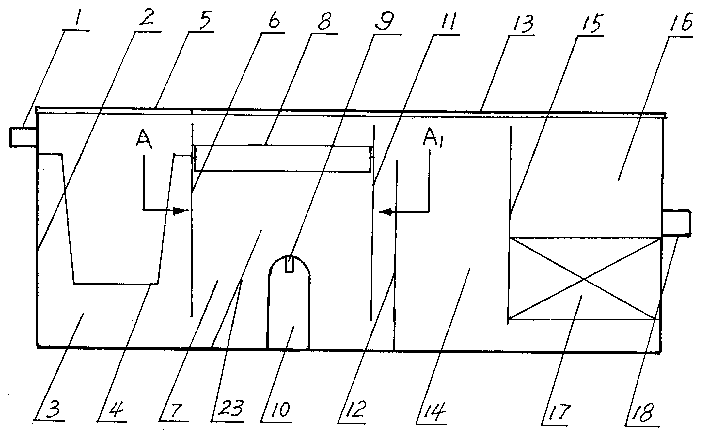

摘要附图
权利要求书
1、一种厨房含油污水分离净化装置，其特征是由进水口、箱体、集渣池、网状集渣 斗、小盖板、集渣池堰板、一次分离池、浮油收集器、缓冲堰板、浮油出口、贮放器皿 处、一次分离池堰板、水位控制板、二次分离池、二次分离池堰板、吸附过滤池、滤料 层、大盖板和出水口构成。进水口开在箱体左侧上方;网状集渣斗安装在集渣池内;小 盖板扣在集渣池上;浮油收集器、缓冲堰板安在一次分离池内;贮放器皿处设在箱体外 面板下方;滤料层安在吸附过滤池内;出水口开在箱体右侧偏下方;大盖板扣在一次分 离池、二次分离池和吸附过滤池上。
2、根据权利要求书1所述的厨房含油污水分离净化装置，其特征是：进水口开在箱 体左侧、网状集渣斗的上方;网状集渣斗安在集渣池内;集渣池堰板下方留有过水孔洞; 小盖板扣在集渣池上。
3、根据权利要求书1所述的厨房含油污水分离净化装置，其特征是：浮油收集器安 在一次分离池内，浮油收集器两端用螺栓分别与集渣池堰板和一次分离池堰板连接，浮 油出口与箱外贮放器皿处的器皿相联。
4、根据权利要求书1所述的厨房含油污水分离净化装置，其特征是：缓冲堰板安装 箱体底面上，与集渣斗堰板成V型。
5、根据权利要求书1所述的厨房含油污水分离净化装置，其特征是：贮放器皿处设 在一次分离池前面板偏下方凹处。
6、根据权利要求书1所述的厨房含油污水分离净化装置，其特征是：滤料层安放在 吸附过滤池内，位于二次分离池堰板下方过水孔洞之上至出水口间。
7、根据权利要求书1所述的厨房含油污水分离净化装置，其特征是：大盖板扣在一 次分离池、二次分离池和吸附过滤池上。
8、根据权利要求书3所述的浮油收集器，其特征是：溢油口开在集油管上，溢口调 节柄安在集油管的一端。
说明书
厨房含油污水分离净化装置
本实用新型应用于环境保护领域，尤其适用于厨房含油污水的处理。
在污水治理过程中，人们逐步发现饭店、酒家的含油污水也是一个不可忽视的污染 源。由于它水量小和零星分散等特点，且没有专用设备进行有效处理，因而一直处于直 排状态，给城镇河流和地下水资源造成严重污染。
本实用新型的目的是提供一种实用有效的厨房含油污水分离净化装置，对饮食业污 水中所含的动植油进行有效的分离和收集，分离净化后水质能达到洗涤回用的标准，从 根本上解决了饭店、酒家等含油污水难治理的问题，同时，还为水资源紧张地区提供重 复利用的水源，对用水矛盾能起到缓解作用。
本实用新型的目的通过以下技术方案实现的，它是由进水口、箱体、集渣池、网状 集渣斗、小盖板、集渣池堰板、一次分离池、浮油收集器、缓冲堰板、浮油出口、贮放 器皿处、一次分离池堰板、水位控制板、二次分离池、二次分离池堰板、吸附过滤池、 滤料层、大盖板和出水口构成。进水口开在箱体左侧上方;网状集渣斗安装在集渣池内; 集渣池堰板下方开有过水孔洞;小盖板扣在集渣池上;浮油收集器安装在一次分离池内， 两端分别用螺栓与集渣池堰板和一次分离池堰板连接，浮油溢口调节柄安装在集油管一 端，浮油溢口开在集油管上;浮油出口与箱外贮放器皿处的器皿相连;缓冲堰板安装在 箱底上，与集渣池堰板呈V型;一次分离池堰板与箱体前后面连接;贮放器皿处设在箱 体前面板凹处;水位控制板分别与箱体前后面及底连接;二次分离池堰板分别与箱体前 后面连接：滤料层安装在吸附过滤池内，位于二次分离池堰板下边至出水口间，大盖板 扣在一次分离池、二次分离池和吸附过滤池上。
本实用新型是属无能耗自行运转的厨房污水处理专用设备，厨房含油污水分离净化 装置的工艺流程：
厨房含油污水由进水口流入集渣池内网状集渣斗，固体物质被截留后，污水由集渣 斗的网洞溢出，经集渣池堰板下部进入一次分离池，由于缓冲堰板的作用先上升然后又 逐步下降，在此特定的时间内由于浮油比重小于水而浮于水面，并逐渐会集，当高出浮 油收集器的溢油口时，就会自动流入集油管收集。一次分离池的水位高出水位控制板时 水就会向二次分离池溢出，极少逃脱的浮油油滴进入二次分离池就会再次被分离在水面 上。二次分离池下部的水，由二次分离地堰板底部进入吸附过滤池，经过滤料层吸附过 滤后溢出再进入出水口。厨房含油污水分离净化装置是饭店、酒家含油污水进行治理的 克星。
