申请日2001.05.28
公开(公告)日2002.04.10
IPC分类号G01N35/00; G01N31/16
摘要
污水氨氮自动检测仪,其组成包括微电脑控制部分、取样部分、处理部分、蒸馏吸收部分和滴定部分,通过微机控制取样泵、空压机及各管路气、液阀,从采样、定量、加专用试剂、蒸馏、冷凝、吸收、滴定直至输出检测值的整个检测过程实现在线连续自动化,采用的分析方法符合国家标准GB7478,检测数据准确可靠,减轻人员工作量,缩短了分析检测周期,适用于工业污水氨氮在线连续监测,有利于控制污染和保护环境。

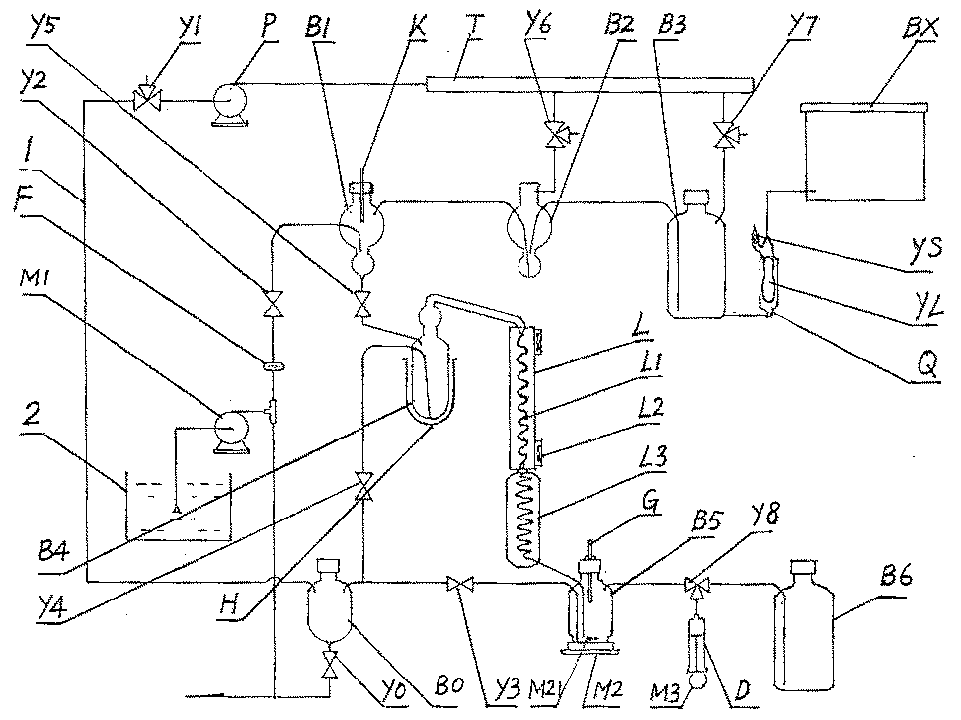

摘要附图
权利要求书
1、污水氨氮自动检测仪，其组成包括微电脑控制部分，由蒸馏瓶、加 热器、冷却器和吸收瓶构成的蒸馏吸收部分，由自动滴定管和搅拌器构成的 滴定部分，搅拌器的搅拌子装于吸收瓶内，滴定管与吸收瓶通过液管及转换 阀连接，其特征是还具有(1)、由采样泵、过滤器、采样阀、取样瓶和加 液阀构成的用管路依次连接的采样部分，其加液阀出液管接入蒸馏吸收部分 的蒸馏瓶，(2)、由空压机、进气转换阀、配气管、排液瓶、排液阀、加 液阀、提升阀以及定量瓶与盛液瓶配组构成的处理部分，其中配气管、空压 机、进气转换阀、排液瓶、排液阀用管路依次连接，进气转换阀的常通端与 大气相通，定量瓶通过管路分别与采样部分的取样瓶及其配组的盛液瓶连接， 定量瓶与盛液瓶配组通过管路及加液阀、提升阀与配气管并联，排液瓶通过 管路及吸收瓶排液阀与蒸馏吸收部分的吸收瓶连接。
2、根据权利要求1所述的污水氨氮自动检测仪，其特征是取样瓶具有 收缩的颈部，取样管端口位于该瓶颈处，取样瓶内置有水位开关。
3、根据权利要求1所述的污水氨氮自动检测仪，其特征是具有由高位 容器和补液控制器构成的自动补液器，补液控制器包括主体和分体，主体内 置有大浮阀，主体上端与高位容器连接，下端与盛液瓶连接，主体上部与分 体连通，分体内置有小浮阀，分体上端与大气连通。
4、根据权利要求1所述的污水氨氮自动检测仪，其特征是冷却器为由 风冷管、风扇、冷凝水套构成的风冷器。
5、根据权利要求1至4中任一项所述的污水氨氮自动检测仪，其特征 是具有插在吸收瓶上的氧化还原电位检测电极。
说明书
污水氨氮自动检测仪
本实用新型涉及一种水质检测仪器，特别是一种由微机控制的污水氨 氮自动检测仪。
目前，污水氨氮指标的实验室检测，国家规定有四种方法：1、GB 7478蒸馏和滴定法、2、GB7479纳氏试剂比色法、3、GB7481 水杨酸分光光度法、4、氨气敏电极法(试行)。以上方法均属人工分析方 法，步骤复杂，工作量大，结果一致性不够好，无法在线实时分析。第2、 3两种方法检测范围窄，量程低，难以满足高浓度工业污水检测需要。第4 种方法因其半透膜需经常更换、电极抗污染能力差等原因，国内尚难以应用。 据申请人所知，目前尚无应用于现场的、使用第一种检测方法的氨氮自动在 线检测仪器。
本实用新型的目的是，克服人工分析的缺点，提供一种使用蒸馏和滴定 方法、由微机控制在线连续自动检测氨氮的污水氨氮自动检测仪。
本实用新型的目的通过如下技术方案实现：一种污水氨氮自动检测仪， 其组成包括微电脑控制部分，由蒸馏瓶、加热器、冷却器和吸收瓶构成的蒸 馏吸收部分，由自动滴定管和搅拌器构成的滴定部分，搅拌器的搅拌子装于 吸收瓶内，滴定管与吸收瓶通过液管及转换阀连接，其特征是还具有(1)、 由采样泵、过滤器、采样阀、取样瓶和加液阀构成的用管路依次连接的采样 部分，其加液阀出液管接入蒸馏吸收部分的蒸馏瓶，(2)、由空压机、进 气转换阀、配气管、排液瓶、排液阀、加液阀、提升阀以及定量瓶与盛液瓶 配组构成的处理部分，其中配气管、空压机、进气转换阀、排液瓶、排液阀 用管路依次连接，进气转换阀的常通端与大气相通，定量瓶通过管路分别与 采样部分的取样瓶及其配组的盛液瓶连接，定量瓶与盛液瓶配组通过管路及 加液阀、提升阀与配气管并联，排液瓶通过管路及吸收瓶排液阀与蒸馏吸收 部分的吸收瓶连接。
本实用新型设计精巧、独特，通过微机控制取样泵、空压机及各管路气、 液阀，从采样、定量、加专用试剂、蒸馏、冷凝、吸收、滴定直至输出检测 值的整个检测过程实现在线连续自动化，采用的分析方法符合国家标准GB 7478，检测数据准确可靠，减轻人员工作量，缩短了分析检测周期，适 用于工业污水氨氮在线连续监测，有利于控制污染和保护环境。
