申请日2001.05.24
公开(公告)日2003.02.19
IPC分类号C02F3/02
摘要
一种压力式生化反应器，包括：一承压罐体14;一设置在上封头上的尾气出口13;设置在下封头上的一污水入口1、一压缩空气入口4和剩余污泥排出口2;一出水口10;在罐体内底部位置设置的一与压缩空气入口相连的布气装置5和一与污水入口相连的布水装置3;在罐体内设置的反应室。本实用新型利用加压曝气的方法有效地提高了氧在水中的溶解度、提高了生化反应速度及微生物活性，使生化处理的效率明显提高。

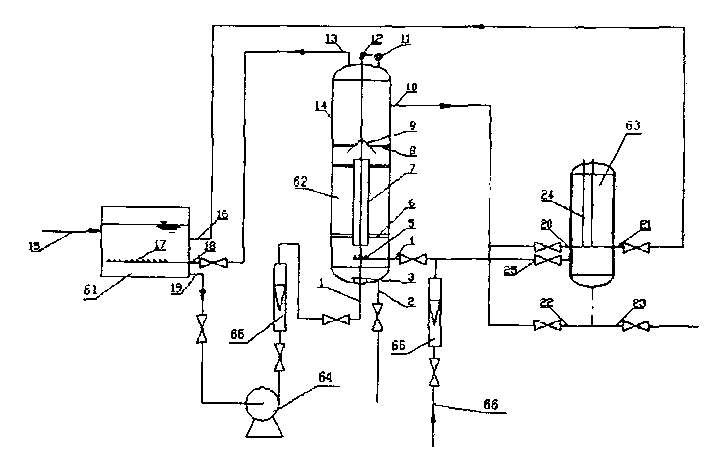

摘要附图
权利要求书
1、一种压力式生化反应器，其特征在于，包括：一承压罐体(14); 一设置在上封头上的尾气出口(13);设置在下封头上的一污水入口 (1)、一压缩空气入口(4)和剩余污泥排出口(2);一在罐体上部 设置的用于排出处置后污水的出水口(10);在所说罐体内底部位置 设置的一与所说压缩空气入口(4)相连的布气装置(5)和一与所说 污水入口(1)相连的布水装置(3);在所说罐体(14)内设置的反 应室。
2、根据权利要求1所述的压力式生化反应器，其特征在于，所 说反应室包括，一在罐体内部于布气装置(5)上方设置的导流装置 (7)和一在所说导流装置(7)上方设置的折流装置(9)。
3、根据权利要求1所述的压力式生化反应器，其特征在于，所 说反应室包括，在罐体内部于布气装置(5)上方设置的填料层。
4、根据权利要求3所述的压力式生化反应器，其特征在于，所 说填料层由一带孔支撑装置(51)和连接在所说支撑装置(51)上的 纤维束(52)构成。
5、根据权利要求3所述的压力式生化反应器，其特征在于，所 说填料层由一带孔支撑装置(51)和设置在所说支撑装置上面的颗粒 填料构成。
6、根据上述任意一项权利要求的压力式生化反应器，其特征在 于，所说罐体(14)的工作压力范围为0.1-0.5Mpa。
7、根据权利要求6所述的压力式生化反应器，其特征在于，所 说压力式生化反应器还包括强制搅拌装置。
8、一种压力式污水处理系统，包括一调节池(61);一压力式生 化反应器(62);一纤维过滤器(63)，其中： 所说调节池具有：一污水进口(15);一反洗水入口(16);一尾气入 口(18);一布气装置(17)和一均质后污水出口(19); 所说反应器具有：一承压罐体(14);一设置在上封头上的与所说尾 气入口(18)连接的尾气出口(13);设置在下封头上的一与所说均 质后污水出口(19)连接的污水入口(1)、一压缩空气入口(4)和 剩余污泥排出口(2);一在罐体上部设置的用于排出处置后污水的出 水口(10);在所说罐体内底部位置设置的一与所说压缩空气入口(4) 相连的布气装置(5)和一与所说污水入口(1)相连的布水装置(3); 在所说罐体(14)内设置的反应室; 所说纤维过滤器具有：一与反应器的出水口(10)相连的进水口(20) 及一反洗水入口(22);一排气口(24);一与调节池的反洗水入口(16) 相连的反洗水出口(21)，一压缩空气入口(25)，一回用水出口(23)。
9、一种压力式污水生物处理方法，包括如下步骤： 污水驯化：将污水放入调节池，在调节池中按比例投加一定量生化反 应所必须的营养物质，并进行曝气处理，制备成可送入生化反应器进 行生化反应的驯化污水; 压力生物反应;由一泵将驯化污水打入生化反应器内，进行加压生化 反应，将污水中可生化的大分子有机物降解;生化反应器内的尾气回 流直接导入调节池中进行搅拌，而生化反应器的出水经高效纤维过滤 器除去悬浮物和部分活性污泥，排出处理后的达标回用水。
10、根据权利要求8所述的方法，其特征在于，在调节池内经处 理的污水中污泥的浓度为3克/升，高浓度有机污水经稀释后逐渐提 高其浓度，开大压缩空气入口阀，使压力式生物反应器内的压力瞬间 达到所需压力，然后调节所需空气量，空气量按BOD5∶O2=1∶1提 供。
说明书
压力式生物反应器及压力污水处理系统和方法
本发明涉及一种压力式生物反应器，以及使用该反应器的 压力污水处理系统和方法。
传统的好氧生物处理法其供氧能力有一定限度。生物需氧 量(BOD)容积负荷较低、进水化学耗氧量(COD)一般不超过 800mg/l。对于COD在2000～3000mg/l的有机废水常常采用稀 释的方法来降低进水COD，这样使传统的好氧生物处理法的设 施庞大，投资高、效率低。其主要原因是供氧效率不能满足高 浓度有机废水对氧的需求，致使容积负荷降低。
本发明的目的是提供一种高效压力式生化反应器。 本发明的另一个目的是提供一种采用高效压力式生化反应器 的污水处理系统。
本发明再一个目的是提供压力式生化污水处理方法。
用于实现本发明目的的一种压力式生化反应器，包括：一 承压罐体;一设置在上封头上的尾气出口;设置在下封头上的 一污水入口、一压缩空气入口和剩余污泥排出口;一在罐体上 部设置的用于排出处置后污水的出水口;在罐体内底部位置设 置的一与压缩空气入口相连的布气装置和一与污水入口相连 的布水装置;在罐体内设置的反应室。
用于实现本发明目的的一种压力式污水处理系统，包括一 调节池;一压力式生化反应器;一纤维过滤器，其中：
调节池具有：一污水进口;一反洗水入口;一尾气入口; 一布气装置和一均质后污水出口;
反应器具有：一承压罐体;一设置在上封头上的与尾气入 口连接的尾气出口;设置在下封头上的一与均质后污水出口连 接的污水入口、一压缩空气入口和剩余污泥排出口;一在罐体 上部设置的用于排出处置后污水的出水口;在罐体内底部位置 设置的一与压缩空气入口相连的布气装置和一与所说污水入 口相连的布水装置;在罐体内设置的反应室;
纤维过滤器具有：一与反应器的出水口相连的进水口及一 反洗水入口;一排气口;一与调节池的反洗水入口相连的反洗 水出口，一压缩空气入口，一回用水出口。
用于实现本发明目的的一种压力式污水生物处理方法，包 括如下步骤：
污水驯化：将污水放入调节池，在调节池中按比例投加一 定量生化反应所必须的营养物质，并进行曝气处理，制备成可 送入生化反应器进行生化反应的驯化污水;
压力生物反应：由一泵将驯化污水打入生化反应器内，进 行加压生化反应，将污水中可生化的大分子有机物降解;生化 反应器内的尾气回流直接导入调节池中进行搅拌，而生化反应 器的出水经高效纤维过滤器除去悬浮物和部分活性污泥，排出 处理后的达标回用水。
将高效压力式生化反应器及高效纤维过滤器有效地组合 在一起，即提高了生化处理效率又减少了其占地面积，具有较 高的实用价值。
本发明利用加压曝气的方法有效地提高了氧在水中的溶解 度、提高了生化反应速度及微生物活性，使生化处理的效率明 显提高，从而使高效、低能耗、占地面积小的生化处理工艺成 为可能。
本发明的反应器根据亨利定律原理，利用加压曝气法有效 地提高了氧在水中的溶解度。加压曝气不仅可提供高浓度微生 物代谢所需的氧，同时还可提高生化反应速度及微生物活性、 使生化处理的效率明显提高。
本发明压力式生物反应器在进水COD>2000mg/l条件下， 出水COD仍能达到50mg/l左右，COD去除率高达98%左右， BOD、COD负荷均是常压下的4～8倍，活性污泥所产生的剩余 污泥量也随压力的升高而越来越少。
本发明克服了传统好氧生物处理法处理高浓度有机废水 BOD容积负荷低、设施庞大、投资高效率低的弊端，显著提高 了氧在水中的溶解度，从而提高了生化反应速度及微生物活 性，使生化处理的效率明显提高。在达到同样处理效果情况下， 水力停留时间缩短了3～6倍，体积负荷约增加了10倍，占地 面积比仅为传统好氧生物处理法的三分之二。
