申请日2014.06.05
公开(公告)日2014.12.03
IPC分类号C02F9/14
摘要
本实用新型公开了一种太阳能微动力污水处理设备，该设备包括进水管道、集水井、上流式厌氧固定床、好氧移动床、二沉池和太阳能发电装置;所述上流式厌氧固定床设置在所述集水井的右侧;所述好氧移动床设置在所述上流式厌氧固定床的右侧，并与上流式厌氧固定床连接设置;所述二沉池设置在所述好氧移动床的右侧，并与所述好氧移动床连接。本实用新型提供的太阳能微动力污水处理设备结构简单，采用太阳能为动力，运行成本低，并且具有良好的脱氮除磷能力。

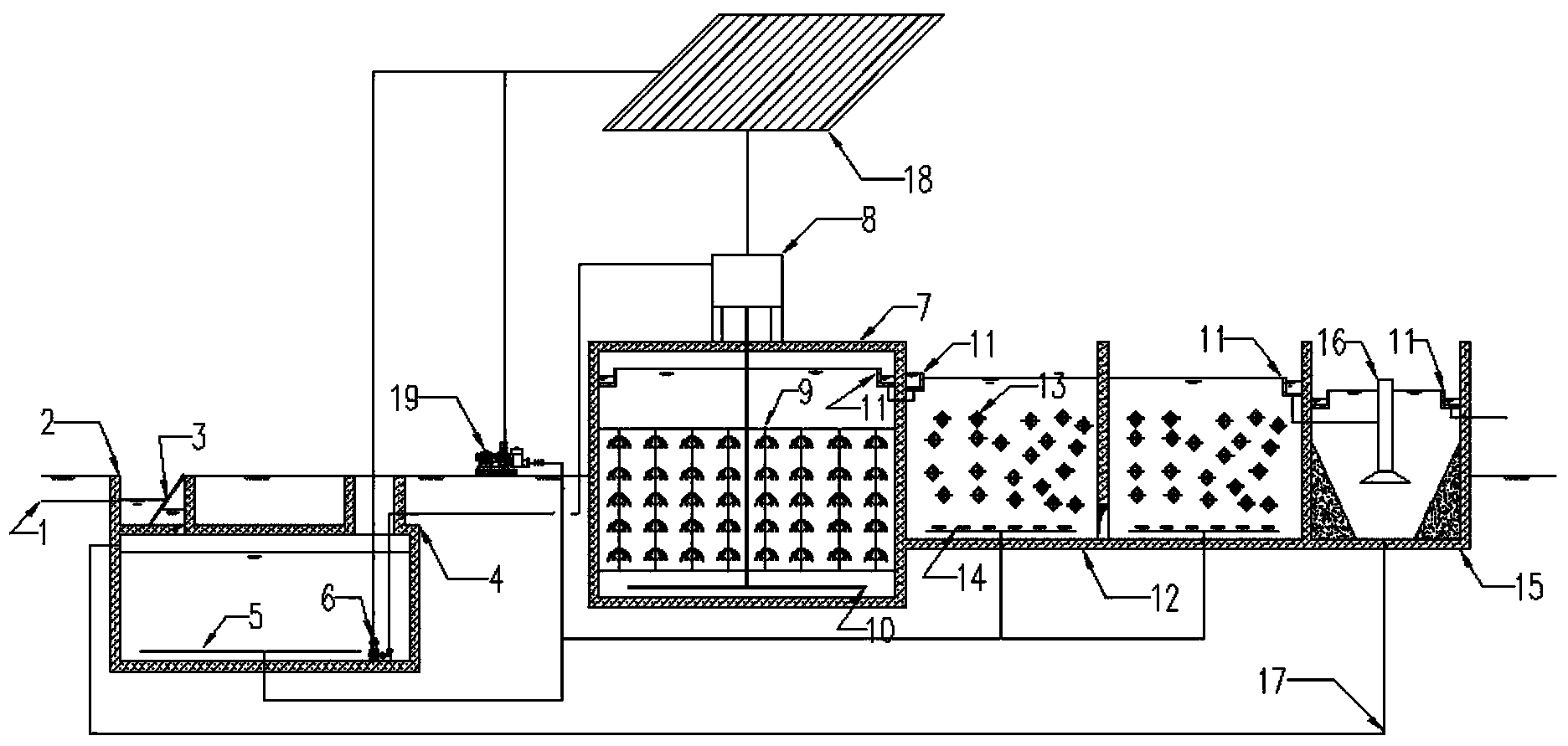

摘要附图
权利要求书
1.一种太阳能微动力污水处理设备，其特征在于，所述污水处理设备包 括进水管道、集水井、上流式厌氧固定床、好氧移动床、二沉池和太阳能发 电装置;
所述上流式厌氧固定床设置在所述集水井的右侧;
所述好氧移动床设置在所述上流式厌氧固定床的右侧，并与上流式厌氧 固定床连接设置;
所述二沉池设置在所述好氧移动床的右侧，并与所述好氧移动床连接。
2.根据权利要求1所述的太阳能微动力污水处理设备，其特征在于，所
述集水井内部设置有格栅;
所述集水井的下部设置有调节池，并且在调节池的底部设置有污水提升 泵和穿孔曝气管，且该穿孔曝气管连接设置有微动力鼓风机。
3.根据权利要求1所述的太阳能微动力污水处理设备，其特征在于，
在所述上流式厌氧固定床的上部安装有脉冲布水器，底部设置有布水管， 四周设置有出水堰。
4.根据权利要求1所述的太阳能微动力污水处理设备，其特征在于，所 述上流式厌氧固定床的内部设置有组合填料装置。
5.根据权利要求1所述的太阳能微动力污水处理设备，其特征在于，在 所述好氧移动床底部安装有微孔曝气头，左侧设置有进水堰，右侧设置有出 水堰。
6.根据权利要求1所述的太阳能微动力污水处理设备，其特征在于，
所述好氧移动床内部设置有移动式填料装置。
7.根据权利要求1所述的太阳能微动力污水处理设备，其特征在于，在 所述二沉池的内部安装有导流筒，底部设置有污泥回流管，四周设置有溢流 堰。
8.根据权利要求1所述的太阳能微动力污水处理设备，其特征在于，所 述太阳能发电装置分别与污水提升泵、微动力鼓风机和脉冲布水器相连接。
说明书
一种太阳能微动力污水处理设备
技术领域
本实用新型涉及一种污水处理设备，尤其涉及一种太阳能微动力污水处 理设备。
背景技术
我国农村每年产生的污水达到上百亿吨，其主要来源是人们日常生活中 产生的各种污水混合物如各种洗涤水和人蓄粪便等，但大部分村庄没有有效 地污水处理设施，污水随意排放进入周围水系中，造成对地表水和地下水的 污染，致使地表水体富营养化，地下水质逐渐恶化。目前，全国有80%以上 的河流受到不同程度的污染，我国农村有近7亿人的饮用水中大肠杆菌超标， 1.7亿人的饮用水受到有机污染。
目前国内外应用农村生活污水治理的处理技术比较多，但从工艺原理上 通常可归为两类：第一类是自然处理系统，利用土壤过滤、植物吸收和微生 物分解的原理，又称为生态处理系统;第二类是生物处理系统，又可分为厌 氧生物处理和好氧生物处理。厌氧生物处理是利用厌氧微生物的代谢过程， 把污水中的难降解高分子有机物转化为低分子有机物或无机物。好氧生物处 理是通过动力设备给污水充氧，培养好氧微生物，利用微生物菌种分解、消 耗吸收污水中的有机物、氮和磷。
由于农村人口众多，居住分散，资金缺乏，无法像城市那样集中处理生 活污水，并且农村污水具有低碳高氮磷等特点，因而探索操作简单，治污效 果行之有效，低运行成本的污水处理工艺势在必行。
发明内容
为解决目前农村地区资金缺乏和运营维护能力薄弱，本实用新型的目的 是提供一种太阳能微动力污水处理设备，该设备以太阳能为动力能源，具有 出水效果好，运行费用低等特点。
本实用新型的目的通过以下的技术方案来实现：
一种太阳能微动力污水处理设备，包括：
进水管道、集水井、上流式厌氧固定床、好氧移动床、二沉池和太阳能 发电装置;
所述上流式厌氧固定床设置在所述集水井的右侧;
所述好氧移动床设置在所述上流式厌氧固定床的右侧，并与上流式厌氧 固定床连接设置;
所述二沉池设置在所述好氧移动床的右侧，并与所述好氧移动床连接。
与现有技术相比，本实用新型的一个或多个实施例可以具有如下优点：
1、结构简单、运行成本低、运行管理方便，适用于农村地区资金缺乏及 运营维护能力薄弱的地区。
2、利用太阳能进行供电，具有环保、节约运行成本等特点。
3、根据农村地区水质特点，具有较好的脱氮除磷效果。
