申请日2014.06.05
公开(公告)日2014.11.19
IPC分类号E21B36/00; E21B37/00
摘要
本发明涉及一种具有污油污水回收功能的油井清洗设备，包括蒸汽装置、清洗装置和污水回收装置，所述蒸汽装置包括加热室和为所述加热室加热的配套燃烧器、补水泵、补水箱、电脑控制装置。所述污水回收装置包括将井口围在其中的围堰及用于收集污水的污水箱。射流器的抽吸管连接所述围堰的污水排放管，射流器的输出管连接并进入所述污水箱，射流器的吸力来源于射流泵，射流器和射流泵相连接。本发明可以现场制备蒸汽，在油杆、油管提出井口的过程中将油杆、油管上的污垢清洗干净，并且将冲洗产生的污水污油全部回收。避免了污油污水污染井场，实现清洁化作业。

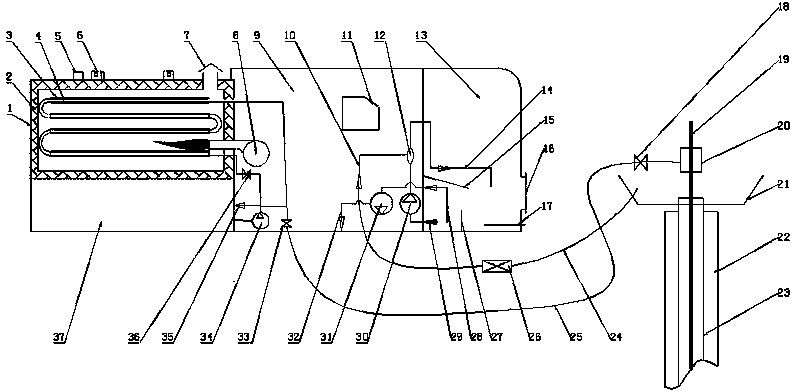

摘要附图
权利要求书
1.一种具有污油污水回收功能的油井清洗设备，其特征在于：该设备由电脑控制装置、蒸汽装置、清洗装置和污油污水回收装置组成，所述蒸汽装置包括加热室和为所述加热室配套的燃烧器,所述加热室内设有若干水平的加热套管，所述加热套管的内管称为受热输水管，所述加热套管的外管为超导管，所述加热套管组合形成上下多层、每层多根的管束,全部受热输水管由弯管连接成一条加热输水通道，位于最下层靠边沿的一根加热输水管末端是加热输水通道的进水口，进水口连接加热室进水管，加热室进水管上设有加热室补水泵和加热室进水阀，其外端连接水箱;位于最上层的靠边沿的一根加热输水管末端是加热输水通道的出汽口，出汽口连接蒸汽管，所述蒸汽管上设有与水箱相通的溢流阀A和与清洗器相通的清洗阀B,A/B两个阀的启闭时间互相对应，所述污水回收装置包括将井口围在其中的围堰及用于收集污水的污水箱，所述围堰和污水箱之间设有用于将所述围堰内的污水送入污水箱的射流器，所述射流器的吸入管连接所述围堰的污水排放管，射流器的出口管和射流泵的出口管相连接，两个出口管合并为一个出口管。
2.如权利要求1所述的具有污油污水回收功能的油井清洗设备，其特征在于加热室和污水箱之间设有操作间，操作间一侧连接加热室，另一侧连接污水箱，在操作间内安装有：燃烧器、补水泵、渣油泵、射流器、射流泵,渣油泵进口端连接污水箱、出口延伸至操作室外部,所述操作间内还安装有用于采集相关传感信号并控制相关装置的电脑控制柜，所述电脑控制柜内布有若干数据采集信号线和指令传输信号线，并设有显示仪表、显示屏及人工指令输入装置。
3.如权利要求1所述的具有污油污水回收功能的油井清洗设备，其特征在于所述加热套管之间设有水平隔板，水平隔板将各所述加热套管分隔为上下两组，在加热管的间隙中自然形成多个小双回程烟气通道，所述水平隔板与所述加热室的后端内壁之间留有间距，形成连通多个烟气通道的公共烟气流通区域，公共烟气流通区域为大双回程型，迫使烟气在加热室内往复折返。
4.如权利要求1所述的具有污油污水回收功能的油井清洗设备，其特征在于所述加热室的壳体由三部分组成，壳体的外壳由钢板卷制而成，内壳由不锈钢板卷制而成，外壳与内壳之间填充硅酸铝保温层。
5.如权利要求1所述的具有污油污水回收功能的油井清洗设备，其特征在于所述加热室的壳体上安装有吊环和防爆器/泄压阀,所述烟气出口位于加热室的顶部并设有烟囱，所述烟囱上设有防雨帽和避雷针。
6.如权利要求1中所述的具有污油污水回收功能的油井清洗设备，其特征在于所述污水箱内分为沉淀室、循环室和主箱室三个室，所述三室之间用隔板不完全隔离，所述循环室的上方设有泥沙导向挡板，所述沉淀室的和循环室之间设有防泥沙立板，所述循环室和主箱室之间设有旁通管并配有旁通阀，所述围堰的污水排放管接入所述围堰内的最低处，所述射流器的输出管接入所述沉淀室，所述渣油泵的吸入口接入所述主箱室，渣油泵的输出口接触操作间外。
7.如权利要求7所述的具有污油污水回收功能的油井清洗设备，其特征在于所述泥沙导向挡板为倾斜的平面板，安装在在循环室上方，泥沙导向板的垂直投影面遮蔽循环室，所述防泥沙立板位于导向挡板下方且被导向挡板垂直遮蔽，立板高度略高于沉淀室的泥沙储存设计高度，并与导向板有一定的距离。
8.如权利要求7所述的具有污油污水回收功能的油井清洗设备，其特征在于所述沉淀室、循环室和主箱室的底部均设有电热管封闭室，所述电热管封闭室的室内装有用于给污油/污水解冻的导热油和电热管。
9.如权利要求4所述的加热清洗系统，其特征在于：二次加强清洗装置由180度高压弯管、快速卡箍、变径管和支架等组成。
说明书
具有污油污水回收功能的油井清洗设备
技术领域
本发明涉及一种具有污油污水回收功能的油井清洗设备，主要用于油田的油井抽油杆和油管的清洗，并同时回收清洗产生的污水和污油，避免污染作业环境。
背景技术
在油井作业过程中，必须对油杆、油管进行现场清洗，清除其表面的结蜡和油垢。现有的清洗方式是通过管道和喷头将具有一定压力的热水喷射到待清洗油杆或油管的表面，将结蜡和油垢等污染物冲洗下来，这种技术的缺陷是：冲洗产生的污油污水流在地上，造成井场环境污染。
发明内容
为了克服现有技术的上述缺陷，本发明提供了一种具有污油污水回收功能的油井清洗设备，采用该设备可以现场制备蒸汽，并将冲洗产生的污水污油全部回收，避免造成井场环境污染。
本发明实现上述目的的技术方案是：一种具有污油污水回收功能的油井清洗设备，包括蒸汽装置、清洗装置和污水回收装置，所述蒸汽装置包括加热室和为所述加热室加热的配套燃烧器，所述加热室内设有若干加热套管。加热套管均由内、外管组成，内管是输水受热管，外管是加热超导管。所述若干输水管分上下多层水平排列，所述输水内管通过相应的弯管连接，形成连接各层加热输水管的加热输水通道，位于最下层的加热输水通道末端的是进水口，进水口通过管道依次连接加热室补水泵和补水箱，位于最上层的加热输水管的末端是加热输水通道的出汽口，出汽口连接T字型出汽管，所述T字型上设有A、B两个控制阀相互对应，A开B关、A关B开。A阀(溢流阀)连接补水箱，B阀(清洗阀)连接所述清洗器。
所述污水回收装置包括将井口围在其中的围堰及用于收集污水的污水箱，所述围堰和污水箱之间设有用于将所述围堰内的污水送入污水箱的射流器，所述射流器的抽吸管连接所述围堰的污水排放管，射流器输出管连接所述污水箱。射流器下端设有用于产生负压的射流泵。
本发明的有益效果：由于设置了加热室及与加热室配套的燃烧器、补水箱、补水泵，可以现场将水加热为蒸汽(泛指蒸汽、汽水混合物或高温水)，该设备可随时移动到需要作业的井场，极大地方便了使用;由于加热室内采用了套管形式的导热和输水管道，超导管直接包围在受热输水管的外侧，因超导管的超导介质无热阻，故极大地提高了导热速度和热效率，同时还由于加热输水管是水平的且分层分列排列，有效地提高了加热室内加热空间的利用率，增大了加热烟气同加热套管之间的接触面积和接触时间，大幅度增加了热交换量，由此进一步提高了加热速度和热能的利用率;由于在井口设置了用于收集冲洗污水的围堰，并通过射流器将围堰中的污水输送到污水箱内，彻底消除了污水流到地面的现象，实现了污油污水不落地的清洁化作业，避免了对环境的污染
