申请日2014.06.05
公开(公告)日2014.11.05
IPC分类号B01D21/02
摘要
本实用新型公开一种打磨废水收集池自动注水装置，包括有设置在磨床一侧的收集池和从磨床引出的进水渠，收集池侧壁的上端分别设有相对的进、出水口，进水口的高度高于出水口的高度，进水渠的前端连接在进水口，出水口连接有出水渠，出水渠中安装有电动闸门，位于出水口内侧的收集池的内壁上安装有液位传感器，液位传感器通过控制器与电动闸门电连接。本实用新型结构简单，通过自然沉降来收集余料残渣，以便进行再利用，节约了成本，避免了资源的浪费。本实用新型结构简单，通过自然沉降来收集余料残渣，以便进行再利用，节约了成本，避免了资源的浪费，保证了余料残渣的沉降时间，最大程度的减小了余料残渣的排出而造成的流失。

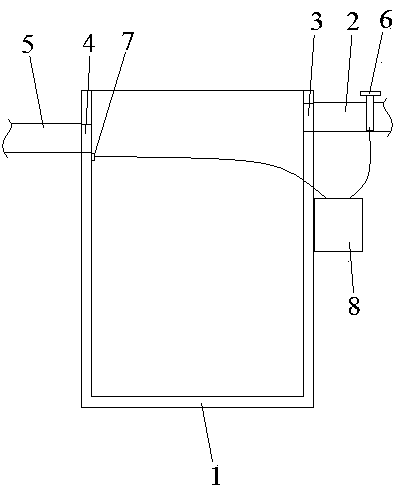

摘要附图
权利要求书
1.一种打磨废水收集池自动注水装置，包括有设置在磨床一侧的收集池和从磨床引出的进水渠，其特征在于：所述收集池侧壁的上端分别设有相对的进、出水口，所述的进水口的高度高于出水口的高度，所述进水渠的前端连接在进水口，所述的出水口连接有出水渠，所述的出水渠中安装有电动闸门，位于出水口内侧的收集池的内壁上安装有液位传感器，所述的液位传感器通过控制器与电动闸门电连接。
2.根据权利要求1所述的打磨废水收集池自动注水装置，其特征在于：所述液位传感器的高度等于或略低于出水口的高度。
说明书
打磨废水收集池自动注水装置
技术领域
本实用新型涉及永磁体的生产加工领域，具体是一种打磨废水收集池自动注水装置。
背景技术
在永磁体生产领域，经烧结成型的永磁体成品的表面不平整、光洁度不好，需要在水磨式磨床上进行打磨。现有技术中，磨床上流出的废水需要排到废水池内，作进一步处理后才能排放。然而，废水中含有余料残渣，不仅处理起来较为困难，而且余料残渣没有进行再利用，造成了很大的浪费。
实用新型内容
本实用新型的目的是提供一种打磨废水收集池自动注水装置，将经磨床排出的含有余料残渣的废水引入收集池，通过自然沉降来收集余料残渣，以便进行再利用，且收集池的注水作业通过电子控制，以保证余料残渣的沉降时间。
本实用新型的技术方案如下：
一种打磨废水收集池自动注水装置，包括有设置在磨床一侧的收集池和从磨床引出的进水渠，其特征在于：所述收集池侧壁的上端分别设有相对的进、出水口，所述的进水口的高度高于出水口的高度，所述进水渠的前端连接在进水口，所述的出水口连接有出水渠，所述的出水渠中安装有电动闸门，位于出水口内侧的收集池的内壁上安装有液位传感器，所述的液位传感器通过控制器与电动闸门电连接。
所述的打磨废水收集池自动注水装置，其特征在于：所述液位传感器的高度等于或略低于出水口的高度。
本实用新型的有益效果：
本实用新型结构简单，将经磨床排出的含有余料残渣的废水引入收集池，通过自然沉降来收集余料残渣，以便进行再利用，节约了成本，避免了资源的浪费，液位传感器实时检测收集池内的液面高度，并通过控制器开启或关闭电动闸门，保证了余料残渣的沉降时间，最大程度的减小了余料残渣随水流经出水口排出而造成的流失。
