申请日2014.06.05
公开(公告)日2014.12.03
IPC分类号A01K63/04; C02F7/00
摘要
本实用新型公开了一种用于水处理的全自动快速加氧生态系统，包括搅拌桶、与搅拌桶通过出水管路连通的砂水分离器、与砂水分离器连通的净化池、以及进水管路，搅拌桶的内壁和外壁之间还设置有曝气装置，曝气装置的曝气孔与搅拌桶的内部连通，搅拌桶的顶部设置有搅拌装置的驱动机构，搅拌装置则悬置在桶内，搅拌桶的顶部一侧还设置有进砂装置和溶氧检测仪，进水管路上还设置有前置电动阀门，而出水管路上则设置有后置电动阀门和抽砂泵，且所述的后置电动阀门同时与溶氧检测仪和曝气装置连通，且砂水分离器的顶部一端还设置有出砂口，出砂口与进砂装置连通。本实用新型具有效率高、运营成本低、造价低廉、加工简单、方便、高效的特点。

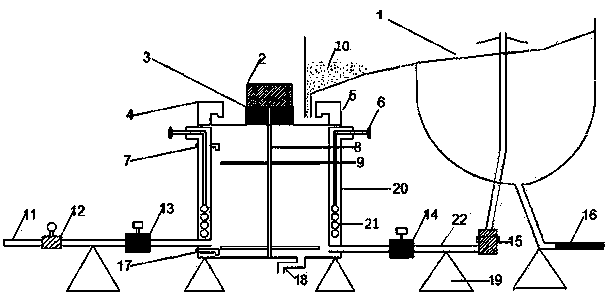

摘要附图
权利要求书
1.一种用于水处理的全自动快速加氧生态系统，其特征在于：包括搅拌桶、砂水分离器、净化池、进水管路和出水管路，所述的搅拌桶的桶壁为双层结构，且内壁低于外壁，在搅拌桶的内壁和外壁之间还设置有曝气装置，所述的曝气装置下部的曝气孔与搅拌桶的内部连通，而在搅拌桶的顶部则设置有搅拌装置的驱动机构，与驱动结构连接的搅拌装置则悬置在桶内，所述的搅拌桶的顶部一侧还设置有进砂装置和溶氧检测仪，而在搅拌桶的底部两侧则分别设置有进水口和出水口，且进水口高于出水口，所述的进水口通过进水管路与污水源连通，而所述的出水口则通过出水管路与砂水分离器连通，此外，出水管路上还设置有后置电动阀门和抽砂泵，且所述的后置电动阀门同时与溶氧检测仪和曝气装置连通，此外，所述的砂水分离器的底部一端还设置有分流管，所述的分流管与净化池连通，且所述的砂水分离器的顶部一端还设置有出砂口，所述的出砂口与进砂装置连通。
2.根据权利要求1所述的一种用于水处理的全自动快速加氧生态系统，其特征在于：所述的进水管路上还设置有电磁流量计。
3.根据权利要求1所述的一种用于水处理的全自动快速加氧生态系统，其特征在于：所述的进水管路上还设置有前置电动阀门。
4.根据权利要求3所述的一种用于水处理的全自动快速加氧生态系统，其特征在于：所述的搅拌桶的下部还设置有下限液位仪，所述的下限液位仪与前置电动阀门连通。
5.根据权利要求3所述的一种用于水处理的全自动快速加氧生态系统，其特征在于：所述的搅拌桶的上部还设置有上限液位仪，所述的上限液位仪与前置电动阀门连通。
6.根据权利要求1所述的一种用于水处理的全自动快速加氧生态系统，其特征在于：所述的搅拌桶的底部还设置有泄水管，而所述的搅拌桶的顶部还设置有超声波液位计。
7.根据权利要求1所述的一种用于水处理的全自动快速加氧生态系统，其特征在于：所述的驱动机构包括相互连通的三相异步电动机和摆线针轮减速器，所述的摆线针轮减速器与搅拌装置连接。
8.根据权利要求7所述的一种用于水处理的全自动快速加氧生态系统，其特征在于：所述的搅拌装置包括搅拌轴和搅拌叶片，所述的搅拌轴与摆线针轮减速器的输出端连接，而所述的搅拌叶片则可调节地设置在搅拌轴上，且所述的搅拌叶片具有一定的倾斜角度。
9.根据权利要求1所述的一种用于水处理的全自动快速加氧生态系统，其特征在于：所述的搅拌桶、砂水分离器、净化池、进水管路和出水管路的下部均设置有支座。
10.根据权利要求1所述的一种用于水处理的全自动快速加氧生态系统，其特征在于：所述的砂水分离器形成有多阶坡度结构，且所述的砂水分离器的底部还设置有多个孔洞。
说明书
一种用于水处理的全自动快速加氧生态系统
技术领域
本实用新型涉及一种对低含氧水体进行加氧的系统，尤其是涉及一种用于水处理的全自动快速加氧生态系统，该系统可以方便高效地对水体进行增氧处理，属于环境工程、水力学和机械工程学科的基础理论和应用基础研究技术领域。
背景技术
随着经济的发展和城市化的加剧，工业与生活用水量及所产生的污、废水量日益增大，污、废水排放量的日益增加越来越成为制约可持续发展的负面因素。大量的城市污、废水无论经过处理与否，无论处理深度如何，最终绝大部分都要排入环境水体。
水中溶解氧的多少不仅是衡量水体自净能力和水质的重要指标，也是评价鱼类生长好坏的重要指标。溶解于水中的分子态氧称为溶解氧，用每升水里氧气的毫克数表示。当水体受到有机物、无机还原物质污染时，水中溶解氧量便会下降，甚至可接近于零，这时有机物在缺氧条件下分解就会腐败发酵，使水体变黑、发臭，导致水质恶化。当水中的溶解氧值降到3-4mg/L时，一些鱼类的呼吸就发生困难;高溶解氧，有利于提高氧化还原电位，使有机物分解的速度更快，有利于NH4>NO2>NO3的反应过程，使水质清澈，鱼类也不容易出问题。
一般地，水体溶氧过程只能发生在水体表面与空气界面上，高低含氧水体再通过扩散、对流达到相对平衡溶氧量。水里的溶解氧由于空气里氧气的溶入及绿色水生植物的光合作用会不断得到补充。传统的污、废水处理，一般通过扩散原理来增加水体含氧量，这种方法的效率低，并且过程不可控;水产养殖产业中所普遍采用的机械增氧装置，也存在增氧量有限、能效比不足等缺点。
实用新型内容
为解决现有技术的不足，本实用新型的目的在于提供一种用于水处理的全自动快速加氧生态系统，该系统不仅可以处理经一般污、废水处理工序处理的水体，也可以处理水产养殖中的水体，以构建一种可以实现水体增氧的全自动生态处理系统，可以有效增加污、废水处理排放前水体的含氧量，以及水产养殖水体的含氧量。
本实用新型是通过以下技术方案实现的：
一种用于水处理的全自动快速加氧生态系统，其特征在于：包括搅拌桶、砂水分离器、净化池、进水管路和出水管路，所述的搅拌桶的桶壁为双层结构，且内壁低于外壁，在搅拌桶的内壁和外壁之间还设置有曝气装置，所述的曝气装置下部的曝气孔与搅拌桶的内部连通，而在搅拌桶的顶部则设置有搅拌装置的驱动机构，与驱动结构连接的搅拌装置则悬置在桶内，所述的搅拌桶的顶部一侧还设置有进砂装置和溶氧检测仪，而在搅拌桶的底部两侧则分别设置有进水口和出水口，且进水口高于出水口，所述的进水口通过进水管路与污水源连通，而所述的出水口则通过出水管路与砂水分离器连通，此外，进水管路上还设置有前置电动阀门，而出水管路上则设置有后置电动阀门和抽砂泵，且所述的后置电动阀门同时与溶氧检测仪和曝气装置连通，此外，所述的砂水分离器的底部一端还设置有分流管，所述的分流管与净化池连通，且所述的砂水分离器的顶部一端还设置有出砂口，所述的出砂口与进砂装置连通。
进一步，所述的进水管路上还设置有电磁流量计，用以记录污、废水的流量。
且所述的进水管路上还设置有前置电动阀门。
所述的搅拌桶的下部还设置有下限液位仪，搅拌桶的上部还设置有上限液位仪，所述的下限液位仪和上限液位仪均与前置电动阀门连通，用于精确控制搅拌桶内的水位。
此外，所述的搅拌桶的底部还设置有泄水管，可根据实际需要进行泄水。而所述的搅拌桶的顶部还设置有超声波液位计，用以实时观测搅拌桶内的污、废水的液位。
更进一步，所述的驱动机构包括相互连通的三相异步电动机和摆线针轮减速器，所述的摆线针轮减速器与搅拌装置连接，而所述的搅拌装置包括搅拌轴和搅拌叶片，所述的搅拌轴与摆线针轮减速器的输出端连接，而所述的搅拌叶片则可调节地设置在搅拌轴上，即其在搅拌轴上的位置可以根据实际需要自动调节，此外，所述搅拌叶片还具有一定的倾斜角度，有利于搅拌。
为了便于所述的搅拌桶、砂水分离器、净化池、进水管路和出水管路之间的水体流动，所述的搅拌桶、砂水分离器、净化池、进水管路和出水管路的下部均设置有支座。
所述的砂水分离器形成有多阶坡度结构，确保砂体滑到进砂装置中，且所述的砂水分离器的底部还设置有多个孔洞，用以排出水体。
本实用新型的有益效果在于：本实用新型克服了传统污、废水处理中扩散原理增氧和水产养殖中机械增氧法存在的问题，具有结构简单、安装方便、效率高、运营成本低、造价低廉、加工简单等优点，可以方便、高效地应用在污、废水处理排放前的最后一道工序，也可以应用于水产养殖中水体的快速、持久增氧，功能性强。本实用新型可以解决水体含氧量不足的问题，在污、废水处理和水产养殖业中具有很好的应用价值，市场价值高。
