申请日2014.07.12
公开(公告)日2014.12.10
IPC分类号C02F7/00
摘要
一种自动升降污水处理曝气机，包括有塑料浮筒，其特征在于：所述的塑料浮筒上端和下端分别安装有排气阀、进水阀和排水阀，所述的塑料浮筒侧面还安装有曝气管，所述的曝气管一端连接水泵，另一端伸出水面，所述的水泵上设有进水口，所述的排水阀通过细管道与水泵的进气口相连，所述的水泵上还连接有进气管和鼓风机，所述的进气管的端部伸出水面。本实用新型结构简单，通过改变曝气机的位置来实现立体式的水体曝气能力，提升曝气效率，尤其对于底层水体效果更好。同时该曝气机具有深度的探测功能，根据深度自动调整上升和下降时间，实现锁定深度作业等功能。
权利要求书
1.一种自动升降污水处理曝气机，包括有塑料浮筒，其特征在于：所述的 塑料浮筒上端和下端分别安装有排气阀、进水阀和排水阀，所述的塑料浮筒侧面 还安装有曝气管，所述的曝气管一端与水泵相连，另一端伸出水面，所述的水泵 上设有进水口，所述的排水阀通过细管道与水泵的进气口相连，所述的水泵上还 连接有进气管和鼓风机，所述的进气管的端部伸出水面。
2.根据权利要求1所述的一种自动升降污水处理曝气机，其特征在于所述 的水泵、鼓风机都安装在平台上，所述的平台上还安装有位置传感器，所述的位 置传感器连接触底探针。
说明书
一种自动升降污水处理曝气机
技术领域：
本实用新型主要涉及一种污水处理机，具体涉及一种自动升降污水处理曝气机。
背景技术：
传统的水体增氧是通过向水体中注入空气或纯氧，使氧气与水体接触而传输到水体中，实现增氧的目的，而实现此目的的机多为曝气机。传统固定式曝气机一般仅对表层水体进行曝气，对于较深层的缺氧水体无法实现很好的曝气效果。而移动式曝气机也多数是在水面移动可对大面积表层水体进行曝气，但同样无法很好的对深层缺氧水体进行曝气，同时结构也相对复杂，维护成本也相对较高。
实用新型内容：
本实用新型目的就是为了弥补已有技术的缺陷，提供一种结构简单，实现充氧效果更好的自动升降污水处理曝气机。
本实用新型是通过以下技术方案实现的：

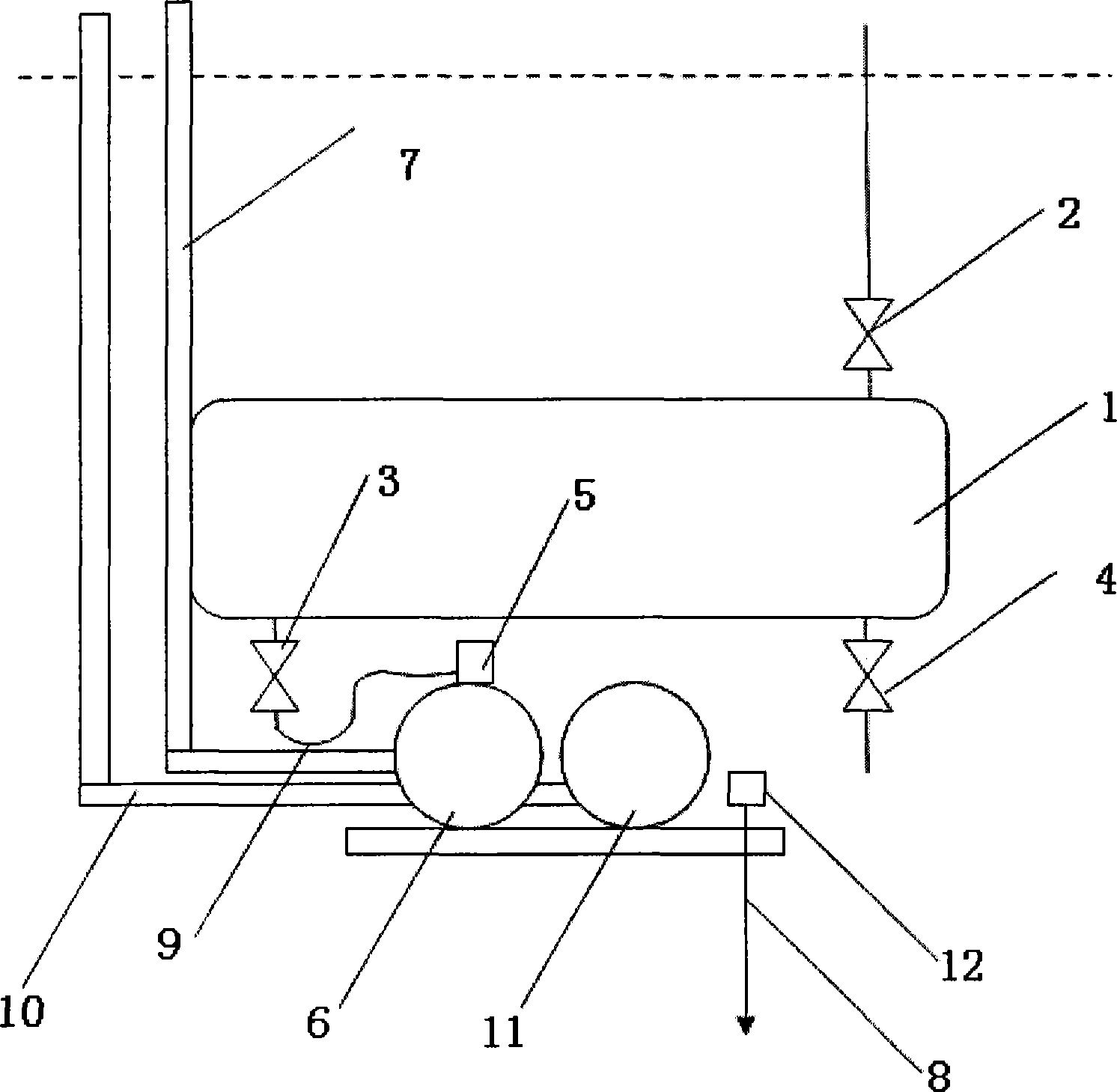

一种自动升降污水处理曝气机，包括有塑料浮筒，其特征在于：所述的塑料浮筒上端和下端分别安装有排气阀、进水阀和排水阀，所述的塑料浮筒侧面还安装有曝气管，所述的曝气管一端连接水泵，另一端伸出水面，所述的水泵上设有进水口，所述的排水阀通过细管道与水泵的进气口相连，所述的水泵上还连接有进气管和鼓风机，所述的进气管的端部伸出水面。
进一步，所述的水泵、鼓风机都安装在平台上，所述的平台上还安装有位置传感器，所述的位置传感器连接触底探针。
本实用新型的优点是：
本实用新型通过通过改变曝气机的位置来实现立体式的水体曝气能力，提升曝气效率，尤其对于底层水体效果更好。同时该曝气机具有深度的探测功能，根据深度自动调整上升和下降时间，实现锁定深度作业等功能。
