申请日2014.05.16
公开(公告)日2014.10.08
IPC分类号B65D90/26
摘要
本实用新型公开了一种垃圾渗滤液调节罐，由入流管、调节罐、防渗混凝土基础、液位报警器、检修孔、应急泵及出流管组成;其特征在于：所述调节罐放置在防渗混凝土基础上，调节罐的顶部设置有液位报警器，并在调节罐顶部的检修孔内设置有应急泵。调节罐用于垃圾填埋场收集、储存垃圾堆体底部的垃圾渗滤液，在渗滤液产生高峰期调节罐调节一定容量，以便于进行渗滤液处理，设置有液位报警器及监测井安全措施。
权利要求书

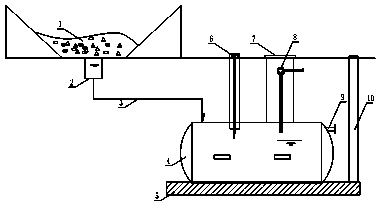

1.一种垃圾渗滤液调节罐，由入流管(3)、调节罐(4)、防渗混凝土基础(5)、液位报警器(6)、检修孔(7)、应急泵(8)及出流管(9)组成;其特征在于：所述调节罐(4)放置在防渗混凝土基础(5)上，调节罐(4)的顶部设置有液位报警器(6)，并在调节罐(4)顶部的检修孔(7)内设置有应急泵(8)。
2.根据权利要求1所述的一种垃圾渗滤液调节罐，其特征在于：所述调节罐(4)的进水口通过入流管(3)与渗滤液收集渠(2)连接。
3.根据权利要求1所述的一种垃圾渗滤液调节罐，其特征在于：所述调节罐(4)的侧面上部设置有出流管(9)。
说明书
一种垃圾渗滤液调节罐
技术领域
本实用新型涉及一种垃圾渗滤液调节罐。
背景技术
城市生活垃圾量迅猛增加，卫生填埋处理生活垃圾是目前最普遍采用的处理方式，生活垃圾经卫生填埋后产生渗滤液，在渗滤液产生高峰期需要调节一定容量才能进行渗滤液处理，并在渗滤液渗漏方面要求很高。
实用新型内容
本实用新型的目的在于提供一种垃圾渗滤液调节罐，调节罐用于垃圾填埋场收集、储存垃圾堆体底部的垃圾渗滤液，在渗滤液产生高峰期调节罐调节一定容量，以便于进行渗滤液处理。
本实用新型的目的通过下述技术方案实现：一种垃圾渗滤液调节罐，由入流管、调节罐、防渗混凝土基础、液位报警器、检修孔、应急泵及出流管组成;其特征在于：所述调节罐放置在防渗混凝土基础上，调节罐的顶部设置有液位报警器，并在调节罐顶部的检修孔内设置有应急泵。
所述调节罐的进水口通过入流管与渗滤液收集渠连接。
所述调节罐的侧面上部设置有出流管。
本实用新型的工作原理：首先，垃圾堆体底部的垃圾渗滤液流入渗滤液收集渠，通过入流管流入调节罐，液位报警器检测调节罐内液位，正常情况通过出流管排出渗滤液，需要调节容量时，启动应急泵留出剩余容量用于调节。监测井用于监测防渗混凝土基础附近的渗漏情况。
综上所述，本实用新型的有益效果是：调节罐用于垃圾填埋场收集、储存垃圾堆体底部的垃圾渗滤液，在渗滤液产生高峰期调节罐调节一定容量，以便于进行渗滤液处理，设置有液位报警器及监测井安全措施。
