申请日2014.05.16
公开(公告)日2014.10.08
IPC分类号C02F11/12
摘要
本实用新型公开了一种旋转式污泥过滤器，包括重力过滤筒、风机、滤布、滤饼生成筒、输送带、驱动电机、驱动轮、滤液收集斗;其特征在于：所述重力过滤筒的下方设置有滤液收集斗;所述重力过滤筒的过滤室与污泥进口连接;所述重力过滤筒与滤饼生成筒之间设置有驱动轮，且驱动轮与驱动电机连接。本实用新型采用重力过滤筒和滤饼生成筒对污泥进行浓缩脱水，设备紧凑，占地面积小，封闭式运行，设备场地卫生。
权利要求书

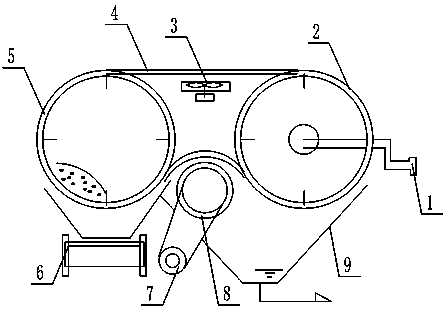

1.一种旋转式污泥过滤器，包括重力过滤筒(2)、风机(3)、滤布(4)、滤饼生成筒(5)、输送带(6)、驱动电机(7)、驱动轮(8)、滤液收集斗(9);其特征在于：所述重力过滤筒(2)的下方设置有滤液收集斗(9);所述重力过滤筒(2)的过滤室与污泥进口(1)连接;所述重力过滤筒(2)与滤饼生成筒(5)之间设置有驱动轮(8)，且驱动轮(8)与驱动电机(7)连接。
2.根据权利要求1所述的一种旋转式污泥过滤器，其特征在于：所述滤布(4)设置在重力过滤筒(2)和滤饼生成筒(5)的外表面。
3.根据权利要求1所述的一种旋转式污泥过滤器，其特征在于：所述重力过滤筒(2)与滤饼生成筒(5)之间设置有风机(3)，且风机(3)位于滤布(4)下方。
4.根据权利要求1所述的一种旋转式污泥过滤器，其特征在于：所述滤饼生成筒(5)的下方设置有滤液收集斗(9)。
说明书
一种旋转式污泥过滤器
技术领域
本实用新型涉及一种旋转式污泥过滤器，属于环保污泥处理技术领域。
背景技术
污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染，因此需要将污泥进行浓缩和脱水，需要降低污泥的含水率，有些污水处理厂场地紧张，污泥浓缩池占地面积大，没有空地建设污泥浓缩池，需要采用其他方式对污泥进行浓缩。
实用新型内容
本实用新型的目的在于提供一种旋转式污泥过滤器，采用重力过滤筒和滤饼生成筒对污泥进行浓缩脱水，设备紧凑，占地面积小，封闭式运行，设备场地卫生。
本实用新型的目的通过下述技术方案实现：一种旋转式污泥过滤器，包括重力过滤筒、风机、滤布、滤饼生成筒、输送带、驱动电机、驱动轮、滤液收集斗;其特征在于：所述重力过滤筒的下方设置有滤液收集斗;所述重力过滤筒的过滤室与污泥进口连接;所述重力过滤筒与滤饼生成筒之间设置有驱动轮，且驱动轮与驱动电机连接。
所述滤布设置在重力过滤筒和滤饼生成筒的外表面。
所述重力过滤筒与滤饼生成筒之间设置有风机，且风机位于滤布下方。
所述滤饼生成筒的下方设置有滤液收集斗。
本实用新型工作原理：污水处理厂的污泥通过泵输送到污泥进口，然后污泥进入重力过滤筒的过滤室内，滤液流入滤液收集斗中，启动驱动电机带动驱动轮转动，驱动轮同时带动重力过滤筒和滤饼生成筒转动， 滤布设置在重力过滤筒和滤饼生成筒的外表面，滤布一起转动，重力过滤筒内的污泥黏附在滤布上，启动风机对滤布形成空气对流，蒸发部分水分，转入滤饼生成筒内被刮下，污泥在滤饼生成筒内生产滤饼，进行过滤脱水后，含水率约为89～91%，燃后通过输送带输送出去，完成对污泥过滤处理。
综上所述，本实用新型的有益效果是：采用重力过滤筒和滤饼生成筒对污泥进行浓缩脱水，风机对滤布形成空气对流，蒸发部分水分，设备紧凑，占地面积小，封闭式运行，设备场地卫生。
