申请日2014.07.13
公开(公告)日2016.08.31
IPC分类号G05D9/12
摘要
一种楼宇废水循环利用装置的控制电路，涉及到一种废水利用的控制电路，包括主控制电路和分路控制电路，分路控制电路由分路工作电源、比较电路和驱动输出电路组成;主控制电路由电源电路、信号输入电路、水位控制电路、压力调节电路、分路停止电路和多路执行电路组成，多路执行电路中：由偏置电阻a、双向可控硅a、继电器c、低压供电端a和控制回路端a构成分路停止执行电路，由驱动电阻a、双向可控硅b、控制回路端b、驱动电阻b、三极管b、钳位二极管a、继电器a和控制输出端a构成压力调节执行电路，由驱动电阻c、三极管c、钳位二极管b、继电器b和控制输出端b构成水位控制执行电路。本发明使楼宇废水循环利用装置顺利进行清水回收。
权利要求书

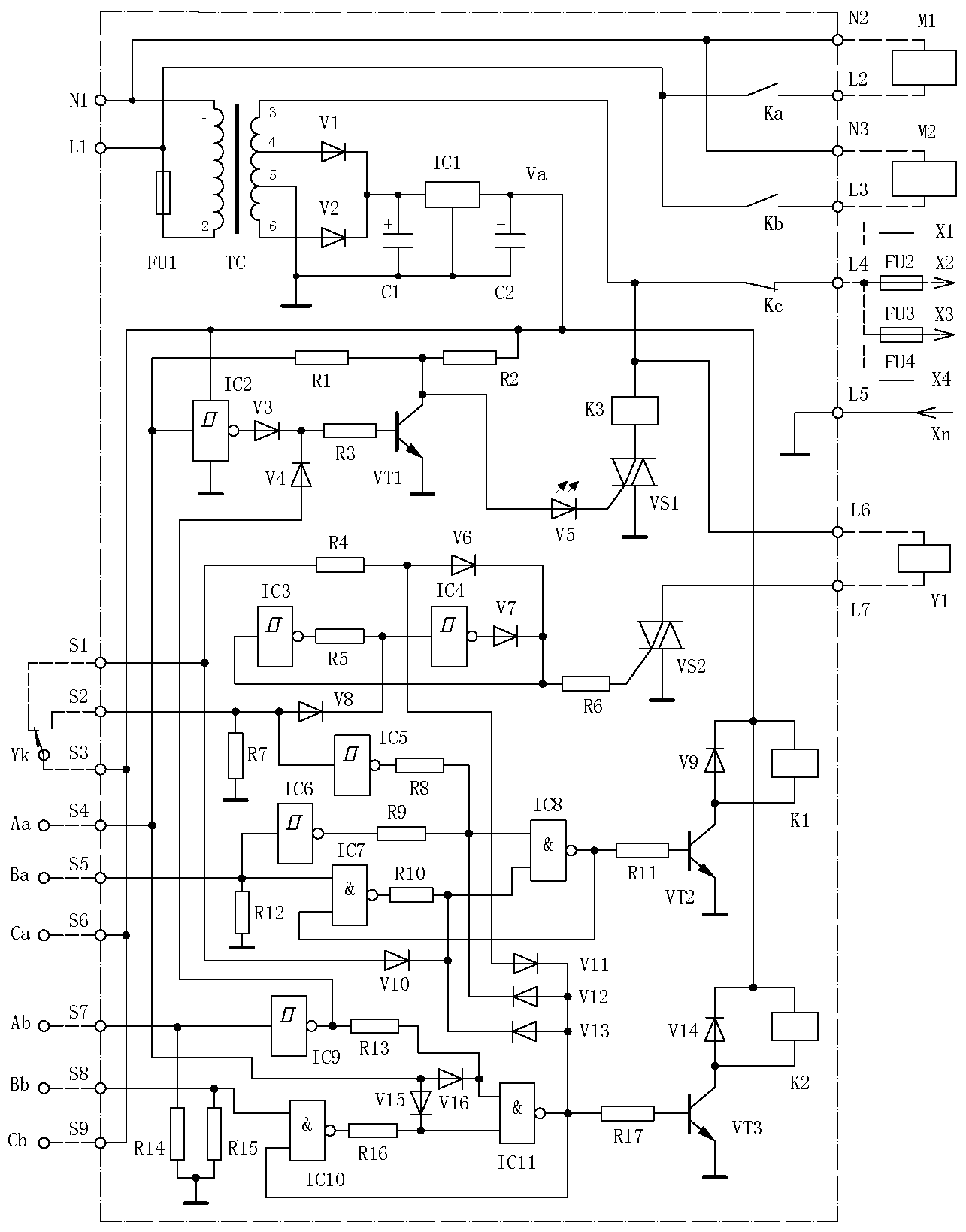

1.一种楼宇废水循环利用装置的控制电路，包括主控制电路和分路控制电路，其特征是分路控制电路由分路工作电源、比较电路和驱动输出电路组成;主控制电路由电源电路、信号输入电路、水位控制电路、压力调节电路、分路停止电路和多路执行电路组成，其中，电源电路由电源的相线输入端(L1)、电源的零线输入端(N1)、整流变压器(TC)、整流二极管a(V1)、整流二极管b(V2)、滤波电容器a(C1)、稳压集成块a(IC1)和滤波电容器b(C2)构成;信号输入电路由上限压力信号端(S1)、下限压力信号端(S2)、高水位信号端a(S4)、低水位信号端a(S5)、高水位信号端b(S7)和低水位信号端b(S8)构成;水位控制电路由非门f(IC9)、隔离电阻f(R13)、与非门c(IC10)、隔离电阻g(R16)、隔离二极管g(V15)、隔离二极管h(V16)及与非门d(IC11)构成;压力调节电路由隔离电阻a(R4)、隔离二极管c(V6)、非门b(IC3)、隔离电阻b(R5)、隔离二极管e(V8)、非门c(IC4)、隔离二极管d(V7)、非门d(IC5)、隔离电阻c(R8)、非门e(IC6)、隔离电阻d(R9)、与非门a(IC7)、隔离电阻e(R10)、隔离二极管f(V10)及与非门b(IC8)构成;分路停止电路由非门a(IC2)、隔离二极管a(V3)、隔离二极管b(V4)、偏置电阻b(R3)、三极管a(VT1)和自锁电阻a(R1)构成;多路执行电路中：由偏置电阻a(R2)、双向可控硅a(VS1)、继电器c、低压供电端a(L4)和控制回路端a(L5)构成分路停止执行电路，由驱动电阻a(R6)、双向可控硅b(VS2)、控制回路端b(L7)、驱动电阻b(R11)、三极管b(VT2)、钳位二极管a(V9)、继电器a和控制输出端a(L2)构成压力调节执行电路，由驱动电阻c(R17)、三极管c(VT3)、钳位二极管b(V14)、继电器b和控制输出端b(L3)构成水位控制执行电路;
整流变压器(TC)的初级线圈有线端a(1)和线端b(2)接出，线端b(2)连接到电源的相线输入端(L1)，线端a(1)连接到电源的零线输入端(N1)，整流变压器(TC)的次级线圈有三组，三组线圈互相串联，三组线圈自上而下依次有线端c(3)、线端d(4)、线端e(5)和线端f(6)接出，线端e(5)为线端d(4)和线端f(6)的中心抽头，线端c(3)和线端e(5)构成低压交流电源的出线端，线端e(5)连接到地线，线端d(4)连接到整流二极管a(V1)的阳极，线端f(6)连接到整流二极管b(V2)的阳极，整流二极管a(V1)的阴极和整流二极管b(V2)的阴极连接到滤波电容器a(C1)的正极和稳压集成块a(IC1)的输入端，滤波电容器a(C1)的负极、稳压集成块a(IC1)的负极和滤波电容器b(C2)的负极连接后构成地线，稳压集成块a(IC1)的输出端与滤波电容器b(C2)的正极连接后构成第一直流工作电源(Va);
高水位信号端a(S4)连接到隔离二极管g(V15)的阳极和隔离二极管h(V16)的阳极，高水位信号端b(S7)连接到非门f(IC9)的输入端，非门f(IC9)的输出端连接到隔离电阻f(R13)的第一脚，隔离电阻f(R13)的第二脚连接到隔离二极管h(V16)的阴极及与非门d(IC11)的第一输入端;低水位信号端b(S8)连接到与非门c(IC10)的第一输入端，与非门c(IC10)的输出端连接到隔离电阻g(R16)的第一脚，隔离电阻g(R16)的第二脚连接到隔离二极管g(V15)的阴极及与非门d(IC11)的第二输入端，与非门d(IC11)的输出端连接到与非门c(IC10)的第二输入端和驱动电阻c(R17)的第一脚，驱动电阻c(R17)的第二脚连接到三极管c(VT3)的基极，三极管c(VT3)的发射极连接到地线，三极管c(VT3)的集电极连接到钳位二极管b(V14)的阳极和继电器b的线圈输出端，钳位二极管b(V14)的阴极和继电器b的线圈输入端连接到第一直流工作电源(Va)，继电器b的开关输入端连接到电源的相线输入端(L1)，继电器b的开关输出端连接到控制输出端b(L3);
上限压力信号端(S1)连接到隔离二极管f(V10)的阳极和隔离电阻a(R4)的第一脚，隔离电阻a(R4)的第二脚连接到隔离二极管c(V6)的阳极;下限压力信号端(S2)连接到非门d(IC5)的输入端和隔离二极管e(V8)的阳极，隔离二极管e(V8)的阴极连接到隔离电阻b(R5)的第二脚及非门c(IC4)的输入端，非门c(IC4)的输出端连接到隔离二极管d(V7)的阳极，隔离二极管d(V7)的阴极和隔离二极管c(V6)的阴极连接到驱动电阻a(R6)的第一脚和非门b(IC3)的输入端，非门b(IC3)的输出端连接到隔离电阻b(R5)的第一脚;驱动电阻a(R6)的第二脚连接到双向可控硅b(VS2)的控制极，双向可控硅b(VS2)的阴极连接到地线，双向可控硅b(VS2)的阳极连接到控制回路端b(L7);非门d(IC5)的输出端连接到隔离电阻c(R8)的第一脚;低水位信号端a(S5)连接到非门e(IC6)的输入端及与非门a(IC7)的第一输入端，非门e(IC6)的输出端连接到隔离电阻d(R9)的第一脚，隔离电阻d(R9)的第二脚连接到与非门b(IC8)的第一输入端和隔离电阻c(R8)的第二脚;与非门b(IC8)的输出端连接到驱动电阻b(R11)的第一脚及与非门a(IC7)的第二输入端，与非门a(IC7)的输出端连接到隔离电阻e(R10)的第一脚，隔离电阻e(R10)的第二脚连接到与非门b(IC8)的第二输入端和隔离二极管f(V10)的阴极;驱动电阻b(R11)的第二脚连接到三极管b(VT2)的基极，三极管b(VT2)的发射极连接到地线，三极管b(VT2)的集电极连接到钳位二极管a(V9)的阳极和继电器a的线圈输出端，钳位二极管a(V9)的阴极和继电器a的线圈输入端连接到第一直流工作电源(Va)，继电器a的开关输入端连接到电源的相线输入端(L1)，继电器a的开关输出端连接到控制输出端a(L2);
非门a(IC2)的输入端和自锁电阻a(R1)的第一脚连接到高水位信号端a(S4)，非门a(IC2)的输出端连接到隔离二极管a(V3)的阳极，隔离二极管a(V3)的阴极连接到隔离二极管b(V4)的阴极和偏置电阻b(R3)的第一脚，隔离二极管b(V4)的阳极连接到非门f(IC9)的输出端;偏置电阻b(R3)的第二脚连接到三极管a(VT1)的基极，三极管a(VT1)的发射极连接到地线，三极管a(VT1)的集电极连接到自锁电阻a(R1)的第二脚、偏置电阻a(R2)的第一脚和双向可控硅a(VS1)的控制极，偏置电阻a(R2)的第二脚连接到第一直流工作电源(Va)，双向可控硅a(VS1)的阴极连接到地线，双向可控硅a(VS1)的阳极连接到继电器c的线圈输出端，继电器c的线圈输入端和继电器c常闭触点的输入端连接到整流变压器(TC)的线端c(3)，继电器c常闭触点的输出端连接到低压供电端a(L4)，控制回路端a(L5)连接到地线。
2.根据权利要求1所述的一种楼宇废水循环利用装置的控制电路，其特征是在非门d(IC5)的输入端与地线之间有旁路电阻a(R7);在非门e(IC6)的输入端及与非门a(IC7)的第一输入端与地线之间有旁路电阻b(R12);在非门f(IC9)的输入端与地线之间有旁路电阻c(R14);在与非门c(IC10)的第一输入端与地线之间有旁路电阻d(R15)。
3.根据权利要求1所述的一种楼宇废水循环利用装置的控制电路，其特征是在与非门d(IC11)的输出端与隔离电阻a(R4)的第二脚之间有连锁二极管a(V11)，与非门d(IC11)的输出端连接到连锁二极管a(V11)的阴极，连锁二极管a(V11)的阳极连接到隔离电阻a(R4)的第二脚和隔离二极管c(V6)的阳极;在与非门d(IC11)的输出端至与非门b(IC8)的第一输入端之间有连锁二极管b(V12)，与非门d(IC11)的输出端连接到连锁二极管b(V12)的阳极，连锁二极管b(V12)的阴极连接到非门b(IC8)的第一输入端;在与非门d(IC11)的输出端至与非门b(IC8)的第二输入端之间有连锁二极管c(V13)，与非门d(IC11)的输出端连接到连锁二极管c(V13)的阳极，连锁二极管c(V13)的阴极连接到与非门b(IC8)的第二输入端。
4.根据权利要求1所述的一种楼宇废水循环利用装置的控制电路，其特征是在三极管a(VT1)的集电极与双向可控硅a(VS1)的控制极之间有发光二极管(V5)，三极管a(VT1)的集电极连接到发光二极管(V5)的阳极，发光二极管(V5)的阴极连接到双向可控硅a(VS1)的控制极。
5.根据权利要求1所述的一种楼宇废水循环利用装置的控制电路，其特征是第一直流工作电源(Va)有直流电源端a(S3)、直流电源端b(S6)和直流电源端c(S9)接出;主控制电路的外围有压力控制器(Yk)、高水位电极a(Aa)、低水位电极a(Ba)、馈电电极a(Ca)、高水位电极b(Ab)、低水位电极b(Bb)和馈电电极b(Cb);压力控制器(Yk)的中心极连接到直流电源端a(S3)，压力控制器(Yk)的上限触点连接到上限压力信号端(S1)，压力控制器(Yk)的下限触点连接到下限压力信号端(S2)，高水位电极a(Aa)连接到高水位信号端a(S4)，低水位电极a(Ba)连接到低水位信号端a(S5)，馈电电极a(Ca)连接到直流电源端b(S6)，高水位电极b(Ab)连接到高水位信号端b(S7)，低水位电极b(Bb)连接到低水位信号端b(S8)，馈电电极b(Cb)连接到直流电源端c(S9)。
6.根据权利要求1所述的一种楼宇废水循环利用装置的控制电路，其特征是主控制电路中有电源零线回路端a(N2)、电源零线回路端b(N3)、低压供电端a(L4)和低压供电端b(L6);主控制电路的外接负载有气泵电机绕组(M1)、水泵电机绕组(M2)、低压供电线路(X1-X4)、低压回路线路(Xn)和泄压电磁阀的线圈(Y1);电源零线回路端a(N2)和电源零线回路端b(N3)连接到电源的零线输入端(N1)，低压供电端a(L4)和低压供电端b(L6)连接到整流变压器(TC)的线端c(3);气泵电机绕组(M1)的二个接线端分别连接到电源零线回路端a(N2)和控制输出端a(L2)，水泵电机绕组(M2)的二个接线端分别连接到电源零线回路端b(N3)和控制输出端b(L3)，低压供电线路(X1-X4)连接到低压供电端a(L4)，低压回路线路(Xn)通过控制回路端a(L5)连接到地线，泄压电磁阀的线圈(Y1)的二个接线端分别连接到低压供电端b(L6)和控制回路端b(L7)。
7.根据权利要求1所述的一种楼宇废水循环利用装置的控制电路，其特征是分路控制电路的分路工作电源中有全桥整流模块(IC12)、滤波电容器c(C3)、稳压集成块b(IC13)滤波电容器d(C4)、低压电源输入端a(S10)和低压电源输入端b(S11)，低压电源输入端a(S10)和低压电源输入端b(S11)分别连接到全桥整流模块(IC12)的二个输入端，全桥整流模块(IC12)的正极连接到滤波电容器c(C3)的正极和稳压集成块b(IC13)的输入端，稳压集成块b(IC13)的输出端连接到滤波电容器d(C4)的正极，稳压集成块b(IC13)的正极构成第二直流工作电源(Vb)，全桥整流模块(IC12)的负极构成分路控制电路的地线回路端，滤波电容器c(C3)的负极、稳压集成块b(IC13)的接地端和滤波电容器d(C4)的负极连接到地线;
比较电路中有限流电阻(R18)、分压电阻(R19)、与非门e(IC14)、旁路电阻e(R20)、直流电源端d(S12)、水流信号端(S13)、直流电源端e(S14)、水质信号端(S15)和电流回路端(S16)，比较电路有测水电极(D)、红外线发射管(V17)和红外线接收管(V18)接入;驱动输出电路中有与非门f(IC15)、与非门g(IC16)、与非门h(IC17)、驱动电阻d(R21)、三极管d(VT4)、钳位二极管c(V19)、直流电流端f(L8)和控制回路端c(L9);
直流电源端d(S12)和直流电源端e(S14)连接到第二直流工作电源(Vb)，测水电极(D)的第一极连接到直流电源端d(S12)，测水电极(D)的第二极通过水流信号端(S13)连接到与非门e(IC14)的第一输入端和旁路电阻e(R20)的第一脚，红外线发射管(V17)的阳极和红外线接收管(V18)的阴极连接到直流电源端e(S14)，红外线发射管(V17)的阴极通过电流回路端(S16)连接到限流电阻(R18)的第一脚，红外线接收管(V18)的阳极通过水质信号端(S15)连接到与非门e(IC14)的第二输入端和分压电阻(R19)的第一脚，旁路电阻e(R20)的第二脚、限流电阻(R18)的第二脚和分压电阻(R19)的第二脚连接到地线;与非门e(IC14)的输出端连接到与非门f(IC15)的输入端，与非门f(IC15)的输出端连接到驱动电阻d(R21)的第一脚，与非门g(IC16)及与非门h(IC17)以并联方式连接在与非门f(IC15)上，驱动电阻d(R21)的第二脚连接到三极管d(VT4)的基极，三极管d(VT4)的发射极连接到地线，三极管d(VT4)的集电极连接到钳位二极管c(V19)的阳极和控制回路端c(L9)，钳位二极管c(V19)的阴极和直流电流端f(L8)连接到第二直流工作电源(Vb)。
8.根据权利要求7所述的一种楼宇废水循环利用装置的控制电路，其特征是分路控制电路的外接负载为三通电磁阀的线圈(Y2)，三通电磁阀的线圈(Y2)的二个接线端分别连接到直流电流端f(L8)和控制回路端c(L9)。
说明书
楼宇废水循环利用装置的控制电路
技术领域
本发明涉及电子电路，特别涉及到一种废水利用的控制电路。
背景技术
水是人们生活和生产活动中所必需的，随着我国城镇化的发展，城市自来水的用量不断增多。水并非是取之不尽、用之不竭的，我国北方大部分地区都存在严重缺水情况，节约用水要从点滴做起。把水进行循环使用是节水的方法之一，通过节水装置把洗手、洗脸、洗澡和洗衣后的水进行回收用于冲洗厕所和拖地。现有的节水装置需通过人工选择回收操作，或需进行过滤后回收利用，存在体积庞大、结构复杂、操作烦琐或成本高不易推广的缺点。
中国专利申请号2014102967531公开了一种“楼宇废水循环利用装置”，把楼宇中各用水单元排放的废水由分路控制器自动进行选择回收，然后进行集中过滤和消毒后，作为中水提供给用户用于冲洗厕所、拖地或绿化浇水，把废水进行循环利用，降低了处理费用，实现节约水资源目的。该装置需要配套的控制电路。
发明内容
本发明的目的是要为楼宇废水循环利用装置提供一种控制电路，把楼宇中用水设备排放的废水自动进行选择回收、集中过滤和消毒后，作为中水进行循环利用，实现自动控制水位和自动调节中水压力。
本发明的一种楼宇废水循环利用装置的控制电路，包括主控制电路和分路控制电路，其特征是分路控制电路由分路工作电源、比较电路和驱动输出电路组成;主控制电路由电源电路、信号输入电路、水位控制电路、压力调节电路、分路停止电路和多路执行电路组成，其中，电源电路由电源的相线输入端(L1)、电源的零线输入端(N1)、整流变压器(TC)、整流二极管a(V1)、整流二极管b(V2)、滤波电容器a(C1)、稳压集成块a(IC1)和滤波电容器b(C2)构成;信号输入电路由上限压力信号端(S1)、下限压力信号端(S2)、高水位信号端a(S4)、低水位信号端a(S5)、高水位信号端b(S7)和低水位信号端b(S8)构成;水位控制电路由非门f(IC9)、隔离电阻f(R13)、与非门c(IC10)、隔离电阻g(R16)、隔离二极管g(V15)、隔离二极管h(V16)及与非门d(IC11)构成;压力调节电路由隔离电阻a(R4)、隔离二极管c(V6)、非门b(IC3)、隔离电阻b(R5)、隔离二极管e(V8)、非门c(IC4)、隔离二极管d(V7)、非门d(IC5)、隔离电阻c(R8)、非门e(IC6)、隔离电阻d(R9)、与非门a(IC7)、隔离电阻e(R10)、隔离二极管f(V10)及与非门b(IC8)构成;分路停止电路由非门a(IC2)、隔离二极管a(V3)、隔离二极管b(V4)、偏置电阻b(R3)、三极管a(VT1)和自锁电阻a(R1)构成;多路执行电路中：由偏置电阻a(R2)、双向可控硅a(VS1)、继电器c、低压供电端a(L4)和控制回路端a(L5)构成分路停止执行电路，由驱动电阻a(R6)、双向可控硅b(VS2)、控制回路端b(L7)、驱动电阻b(R11)、三极管b(VT2)、钳位二极管a(V9)、继电器a和控制输出端a(L2)构成压力调节执行电路，由驱动电阻c(R17)、三极管c(VT3)、钳位二极管b(V14)、继电器b和控制输出端b(L3)构成水位控制执行电路;整流变压器(TC)的初级线圈有线端a(1)和线端b(2)接出，线端b(2)连接到电源的相线输入端(L1)，线端a(1)连接到电源的零线输入端(N1)，整流变压器(TC)的次级线圈有三组，三组线圈互相串联，三组线圈自上而下依次有线端c(3)、线端d(4)、线端e(5)和线端f(6)接出，线端e(5)为线端d(4)和线端f(6)的中心抽头，线端c(3)和线端e(5)构成低压交流电源的出线端，线端e(5)连接到地线，线端d(4)连接到整流二极管a(V1)的阳极，线端f(6)连接到整流二极管b(V2)的阳极，整流二极管a(V1)的阴极和整流二极管b(V2)的阴极连接到滤波电容器a(C1)的正极和稳压集成块a(IC1)的输入端，滤波电容器a(C1)的负极、稳压集成块a(IC1)的负极和滤波电容器b(C2)的负极连接后构成地线，稳压集成块a(IC1)的输出端与滤波电容器b(C2)的正极连接后构成第一直流工作电源(Va);高水位信号端a(S4)连接到隔离二极管g(V15)的阳极和隔离二极管h(V16)的阳极，高水位信号端b(S7)连接到非门f(IC9)的输入端，非门f(IC9)的输出端连接到隔离电阻f(R13)的第一脚，隔离电阻f(R13)的第二脚连接到隔离二极管h(V16)的阴极及与非门d(IC11)的第一输入端;低水位信号端b(S8)连接到与非门c(IC10)的第一输入端，与非门c(IC10)的输出端连接到隔离电阻g(R16)的第一脚，隔离电阻g(R16)的第二脚连接到隔离二极管g(V15)的阴极及与非门d(IC11)的第二输入端，与非门d(IC11)的输出端连接到与非门c(IC10)的第二输入端和驱动电阻c(R17)的第一脚，驱动电阻c(R17)的第二脚连接到三极管c(VT3)的基极，三极管c(VT3)的发射极连接到地线，三极管c(VT3)的集电极连接到钳位二极管b(V14)的阳极和继电器b的线圈输出端，钳位二极管b(V14)的阴极和继电器b的线圈输入端连接到第一直流工作电源(Va)，继电器b的开关输入端连接到电源的相线输入端(L1)，继电器b的开关输出端连接到控制输出端b(L3);上限压力信号端(S1)连接到隔离二极管f(V10)的阳极和隔离电阻a(R4)的第一脚，隔离电阻a(R4)的第二脚连接到隔离二极管c(V6)的阳极;下限压力信号端(S2)连接到非门d(IC5)的输入端和隔离二极管e(V8)的阳极，隔离二极管e(V8)的阴极连接到隔离电阻b(R5)的第二脚及非门c(IC4)的输入端，非门c(IC4)的输出端连接到隔离二极管d(V7)的阳极，隔离二极管d(V7)的阴极和隔离二极管c(V6)的阴极连接到驱动电阻a(R6)的第一脚和非门b(IC3)的输入端，非门b(IC3)的输出端连接到隔离电阻b(R5)的第一脚;驱动电阻a(R6)的第二脚连接到双向可控硅b(VS2)的控制极，双向可控硅b(VS2)的阴极连接到地线，双向可控硅b(VS2)的阳极连接到控制回路端b(L7);非门d(IC5)的输出端连接到隔离电阻c(R8)的第一脚;低水位信号端a(S5)连接到非门e(IC6)的输入端及与非门a(IC7)的第一输入端，非门e(IC6)的输出端连接到隔离电阻d(R9)的第一脚，隔离电阻d(R9)的第二脚连接到与非门b(IC8)的第一输入端和隔离电阻c(R8)的第二脚;与非门b(IC8)的输出端连接到驱动电阻b(R11)的第一脚及与非门a(IC7)的第二输入端，与非门a(IC7)的输出端连接到隔离电阻e(R10)的第一脚，隔离电阻e(R10)的第二脚连接到与非门b(IC8)的第二输入端和隔离二极管f(V10)的阴极;驱动电阻b(R11)的第二脚连接到三极管b(VT2)的基极，三极管b(VT2)的发射极连接到地线，三极管b(VT2)的集电极连接到钳位二极管a(V9)的阳极和继电器a的线圈输出端，钳位二极管a(V9)的阴极和继电器a的线圈输入端连接到第一直流工作电源(Va)，继电器a的开关输入端连接到电源的相线输入端(L1)，继电器a的开关输出端连接到控制输出端a(L2);非门a(IC2)的输入端和自锁电阻a(R1)的第一脚连接到高水位信号端a(S4)，非门a(IC2)的输出端连接到隔离二极管a(V3)的阳极，隔离二极管a(V3)的阴极连接到隔离二极管b(V4)的阴极和偏置电阻b(R3)的第一脚，隔离二极管b(V4)的阳极连接到非门f(IC9)的输出端;偏置电阻b(R3)的第二脚连接到三极管a(VT1)的基极，三极管a(VT1)的发射极连接到地线，三极管a(VT1)的集电极连接到自锁电阻a(R1)的第二脚、偏置电阻a(R2)的第一脚和双向可控硅a(VS1)的控制极，偏置电阻a(R2)的第二脚连接到第一直流工作电源(Va)，双向可控硅a(VS1)的阴极连接到地线，双向可控硅a(VS1)的阳极连接到继电器c的线圈输出端，继电器c的线圈输入端和继电器c常闭触点的输入端连接到整流变压器(TC)的线端c(3)，继电器c常闭触点的输出端连接到低压供电端a(L4)，控制回路端a(L5)连接到地线。
本发明中，在非门d(IC5)的输入端与地线之间有傍路电阻a(R7);在非门e(IC6)的输入端及与非门a(IC7)的第一输入端与地线之间有傍路电阻b(R12);在非门f(IC9)的输入端与地线之间有傍路电阻c(R14);在与非门c(IC10)的第一输入端与地线之间有傍路电阻d(R15);在与非门d(IC11)的输出端与隔离电阻a(R4)的第二脚之间有连锁二极管a(V11)，与非门d(IC11)的输出端连接到连锁二极管a(V11)的阴极，连锁二极管a(V11)的阳极连接到隔离电阻a(R4)的第二脚和隔离二极管c(V6)的阳极;在与非门d(IC11)的输出端至与非门b(IC8)的第一输入端之间有连锁二极管b(V12)，与非门d(IC11)的输出端连接到连锁二极管b(V12)的阳极，连锁二极管b(V12)的阴极连接到非门b(IC8)的第一输入端;在与非门d(IC11)的输出端至与非门b(IC8)的第二输入端之间有连锁二极管c(V13)，与非门d(IC11)的输出端连接到连锁二极管c(V13)的阳极，连锁二极管c(V13)的阴极连接到与非门b(IC8)的第二输入端;在三极管a(VT1)的集电极与双向可控硅a(VS1)的控制极之间有发光二极管(V5)，三极管a(VT1)的集电极连接到发光二极管(V5)的阳极，发光二极管(V5)的阴极连接到双向可控硅a(VS1)的控制极;第一直流工作电源(Va)有直流电源端a(S3)、直流电源端b(S6)和直流电源端c(S9)接出;主控制电路的外围有压力控制器(Yk)、高水位电极a(Aa)、低水位电极a(Ba)、馈电电极a(Ca)、高水位电极b(Ab)、低水位电极b(Bb)和馈电电极b(Cb);压力控制器(Yk)的中心极连接到直流电源端a(S3)，压力控制器(Yk)的上限触点连接到上限压力信号端(S1)，压力控制器(Yk)的下限触点连接到下限压力信号端(S2)，高水位电极a(Aa)连接到高水位信号端a(S4)，低水位电极a(Ba)连接到低水位信号端a(S5)，馈电电极a(Ca)连接到直流电源端b(S6)，高水位电极b(Ab)连接到高水位信号端b(S7)，低水位电极b(Bb)连接到低水位信号端b(S8)，馈电电极b(Cb)连接到直流电源端c(S9);主控制电路中有电源零线回路端a(N2)、电源零线回路端b(N3)、低压供电端a(L4)和低压供电端b(L6);主控制电路的外接负载有气泵电机绕组(M1)、水泵电机绕组(M2)、低压供电线路(X1-X4)、低压回路线路(Xn)和泄压电磁阀的线圈(Y1);电源零线回路端a(N2)和电源零线回路端b(N3)连接到电源的零线输入端(N1)，低压供电端a(L4)和低压供电端b(L6)连接到整流变压器(TC)的线端c(3);气泵电机绕组(M1)的二个接线端分别连接到电源零线回路端a(N2)和控制输出端a(L2)，水泵电机绕组(M2)的二个接线端分别连接到电源零线回路端b(N3)和控制输出端b(L3)，低压供电线路(X1-X4)连接到低压供电端a(L4)，低压回路线路(Xn)通过控制回路端a(L5)连接到地线，泄压电磁阀的线圈(Y1)的二个接线端分别连接到低压供电端b(L6)和控制回路端b(L7);分路控制电路的分路工作电源中有全桥整流模块(IC12)、滤波电容器c(C3)、稳压集成块b(IC13)滤波电容器d(C4)、低压电源输入端a(S10)和低压电源输入端b(S11)，低压电源输入端a(S10)和低压电源输入端b(S11)分别连接到全桥整流模块(IC12)的二个输入端，全桥整流模块(IC12)的正极连接到滤波电容器c(C3)的正极和稳压集成块b(IC13)的输入端，稳压集成块b(IC13)的输出端连接到滤波电容器d(C4)的正极，稳压集成块b(IC13)的正极构成第二直流工作电源(Vb)，全桥整流模块(IC12)的负极构成分路控制电路的地线回路端，滤波电容器c(C3)的负极、稳压集成块b(IC13)的接地端和滤波电容器d(C4)的负极连接到地线;比较电路中有限流电阻(R18)、分压电阻(R19)、与非门e(IC14)、傍路电阻e(R20)、直流电源端d(S12)、水流信号端(S13)、直流电源端e(S14)、水质信号端(S15)和电流回路端(S16)，比较电路有测水电极(D)、红外线发射管(V17)和红外线接收管(V18)接入;驱动输出电路中有与非门f(IC15)、与非门g(IC16)、与非门h(IC17)、驱动电阻d(R21)、三极管d(VT4)、钳位二极管c(V19)、直流电流端f(L8)和控制回路端c(L9);直流电源端d(S12)和直流电源端e(S14)连接到第二直流工作电源(Vb)，测水电极(D)的第一极连接到直流电源端d(S12)，测水电极(D)的第二极通过水流信号端(S13)连接到与非门e(IC14)的第一输入端和傍路电阻e(R20)的第一脚，红外线发射管(V17)的阳极和红外线接收管(V18)的阴极连接到直流电源端e(S14)，红外线发射管(V17)的阴极通过电流回路端(S16)连接到限流电阻(R18)的第一脚，红外线接收管(V18)的阳极通过水质信号端(S15)连接到与非门e(IC14)的第二输入端和分压电阻(R19)的第一脚，傍路电阻e(R20)的第二脚、限流电阻(R18)的第二脚和分压电阻(R19)的第二脚连接到地线;与非门e(IC14)的输出端连接到与非门f(IC15)的输入端，与非门f(IC15)的输出端连接到驱动电阻d(R21)的第一脚，与非门g(IC16)及与非门h(IC17)以并联方式连接在与非门f(IC15)上，驱动电阻d(R21)的第二脚连接到三极管d(VT4)的基极，三极管d(VT4)的发射极连接到地线，三极管d(VT4)的集电极连接到钳位二极管c(V19)的阳极和控制回路端c(L9)，钳位二极管c(V19)的阴极和直流电流端f(L8)连接到第二直流工作电源(Vb);分路控制电路的外接负载为三通电磁阀的线圈(Y2)，三通电磁阀的线圈(Y2)的二个接线端分别连接到直流电流端f(L8)和控制回路端c(L9)。
本发明在具体实施时，非门a(IC2)、非门b(IC3)、非门c(IC4)、非门d(IC5)、非门e(IC6)及非门f(IC9)共用一只型号为CC40106的六反相器数字集成电路，与非门a(IC7)、与非门b(IC8)、与非门c(IC10)及与非门d(IC11)共用一只型号为CC4011的具有二输入端的四与非门数字集成电路，与非门e(IC14)、与非门f(IC15)、与非门g(IC16)、与非门h(IC17)共用另一只型号为CC4011的具有二输入端的四与非门数字集成电路，数字集成电路的电源端连接到第一直流工作电源(Va)或第二直流工作电源(Vb)，数字集成电路的接地端连接到地线。
本发明为楼宇废水循环利用装置提供一种控制电路，楼宇废水循环利用装置主要由清水自动回收单元、清水输送总管、过滤池、水泵、储水罐、气泵、泄压电磁阀和本发明的控制电路组成，其中，清水自动回收单元为一个以上，清水自动回收单元包括过渡接头、三通电磁阀、清水输送支管和分路控制电路，过渡接头的上端接口构成用水设备下水的接入口，过渡接头的下端为出水口，过渡接头的内空间构成水质检测腔，测水电极(D)、红外线发射管(V17)和红外线接收管(V18)安装在水质检测腔的壁体上，三通电磁阀的阀腔上端有进水口接入，阀腔的侧壁有清水出口接出和浊水出口接出;过滤池的中心有垂直设置的圆管过滤器，圆管过滤器的内空间构成水室，高水位电极b(Ab)安装在水室的上部，低水位电极b(Bb)和馈电电极b(Cb)安装在水室的下部，低水位电极b(Bb)和馈电电极b(Cb)之间有间距，圆管过滤器与过滤池壁体之间有过滤材料;储水罐为立式槽罐结构，槽罐的中部和下部为储水区，槽罐的上部为空气压缩区，压力控制器(Yk)和泄压电磁阀安装在储水罐的上部，在储水罐上有进水接口接入和出水接口接出，高水位电极a(Aa)安装在储水区高位的壁体上，低水位电极a(Ba)和馈电电极a(Ca)安装在储水区的下部壁体上，低水位电极a(Ba)和馈电电极a(Ca)之间有间距。楼宇中用水设备的下水接口连接到各自的清水自动回收单元的过渡接头上端，过渡接头的下端连接到三通电磁阀上端的进水口，三通电磁阀的浊水出口通过排水支管连接到排水管上，三通电磁阀的清水出口通过清水输送支管连接到清水输送总管上，清水输送总管的下端通过除污器连接到过滤池的滤料区上部;水泵的吸水接口连接到过滤池内的水室下部，水泵的出水接口连接到储水罐的进水接口上，储水罐的出水接口通过供水阀门连接到中水的供水管上;气泵的出气接口通过气管连接到储水罐上部的空气压缩区。
本发明在应用时，把主控制电路制成主控制器安装在楼宇废水循环利用系统中，把分路控制电路制成分路控制器安装在各个清水自动回收单元中，主控制电路中的电源相线输入端(L1)和电源零线输入端(N1)通过电源线和插头连接到供电线路的插座上，分路控制电路的低压电源输入端a(S10)和低压电源输入端b(S11)通过低压供电线路连接到主控制电路的低压供电端a(L4)和控制回路端a(L5)上。清水自动回收单元中的三通电磁阀在静止时，浊水出口呈打开状态及清水出口呈关闭状态，当对三通电磁阀的线圈进行通电时，三通电磁阀内的阀芯下移，使浊水出口关闭及清水出口打开。当楼宇的用水设备有排水时，水首先进入过渡接头内的水质检测腔，测水电极(D)被水短路，便有信号通过水流信号端(S13)送入分路控制电路，同时，红外线接收管(V18)把接收到红外光强度以电信号的方式通过水质信号端(S15)输入到分路控制电路，当排放的废水为混浊水时，红外线接收管(V18)接收到的红外光就弱，分路控制电路不动作;当排放的废水为清水时，红外线接收管(V18)接收到的红外光就强，分路控制电路便有动作，对三通电磁阀的线圈(Y2)进行通电，使三通电磁阀关闭浊水出口而打开清水出口，使清水回收到过滤池中;当用水设备没有排水时，过渡接头内将没有水，测水电极(D)呈开路状态，分路控制电路对三通电磁阀的线圈(Y2)进行断电，使三通电磁阀复位，关闭清水出口而打开浊水出口。回收的清水通过清水输送支管进入到清水输送总管中，再经过除污器进入到过滤池中，清水中残余的固形物由除污器除去。进入到过滤池中的清水，再经过石英砂过滤和圆管过滤器过滤，进入到水室中，当水室中的水位接触到高水位电极b(Ab)时，控制电路的控制输出端b(L3)便对水泵电机绕组(M2)通电，使水泵运行，把水室中的水抽入到储水罐中，当水室中的水位低于低水位电极b(Bb)时，控制电路便对水泵电机绕组(M2)断电，使水泵停止。在储水罐中对水进行消毒杀菌，使回收的水成为安全的、可进行循环利用的中水。储水罐为承压的水罐，罐内具有设定压力，储水罐中的水具有向各楼层输送的动能，储水罐中的压力由气泵提供的压缩空气形成。储水罐内的中水输出使用后，罐内的压力会降低，在储水罐内的水位高于低水位电极a(Ba)的情况下，当罐内的压力降低到压力控制器(Yk)设定的下限值时，控制电路的控制输出端a(L2)对气泵电机绕组(M1)进行通电，使气泵运行，对储水罐内进行充气加压，直至罐内的压力升高到压力控制器(Yk)设定的上限值;当水泵把水室的水送入储水罐内，使得罐内的压力升高到超过压力控制器(Yk)设定的上限值、而罐内的水位尚低于高水位电极a(Aa)时，控制电路的控制回路端b(L7)对泄压电磁阀的线圈(Y1)通电，使泄压电磁阀打开泄压，把储水罐内的压力进行释放，直至罐内的压力低于设定值的下限;当储水罐内的水位达到高水位电极a(Aa)时，控制电路会使水泵停止抽水。当水室中的水位接触到高水位电极b(Ab)，同时，储水罐内的水位达到高水位电极a(Aa)，主控制电路会使分路控制器的供电电源断开，清水自动回收单元停止回收清水，这时，楼宇用水设备排放的废水将直接排入下水管。
本发明的有益效果是：为楼宇废水循环利用装置提供一种控制电路，实现自动选择回收清水、自动控制水位和自动调节中水压力，使楼宇废水循环利用装置顺利进行清水回收、集中过滤及消毒后，作为中水进行循环利用，达到节省处理费用和节约水资源目的。
